HTTP穿透场景：即HTTP代理服务直接关联一个HTTP业务服务，由业务服务完成所代理的服务请求。在HTTP Transport中配置代理服务的协议、端口号及连接参数，在HTTP Endpoint中配置业务服务对应的协议，所在的主机地址、端口号及连接参数。通过SOAP UI模拟一个HTTP调用者，用SOAP消息格式作为HTTP请求的消息体。

本节讲述了HTTP协议穿透场景的创建过程，包括创建工程、创建HTTP协议相关的服务、并测试运行。通过本节你将了解到如下内容：

1. 如何创建完整的HTTP协议穿透场景；
2. 如何在Studio中测试运行开发的业务逻辑；
3. 如何通过Server运行日志查看运行结果；

示例如附件所示：http.zip (opens new window)

创建工程

1. 打开APIGateway Studio，在资源管理器中，点击右键，选择"创建 > ESB项目"菜单项，创建工程，如下图所示:

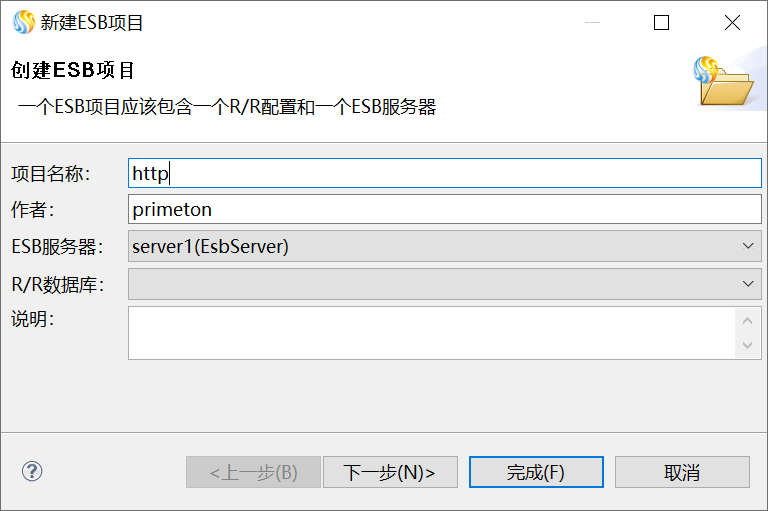

2. 在工程创建向导中，填写工程的基本信息，如工程名称等，这里我们创建一个名为"http"的工程，如下图所示:

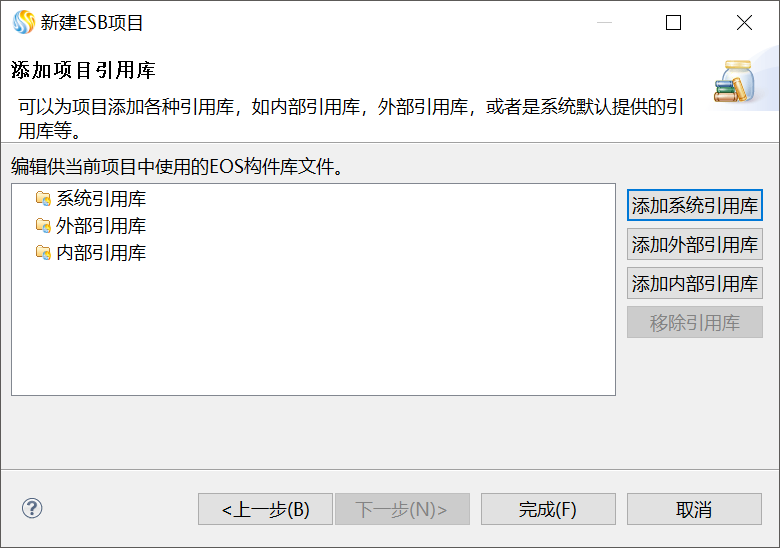

3. 单击“下一步”，设置工程的引用库，这里使用缺省设置，如下图所示:

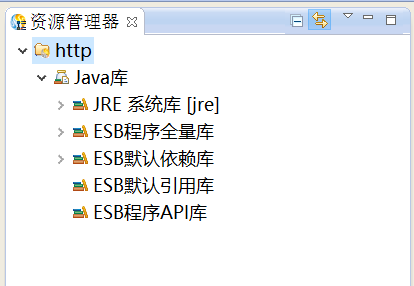

4. 单击“完成”，完成创建工程。创建工程后，资源管理器如下图所示:


创建公共Module

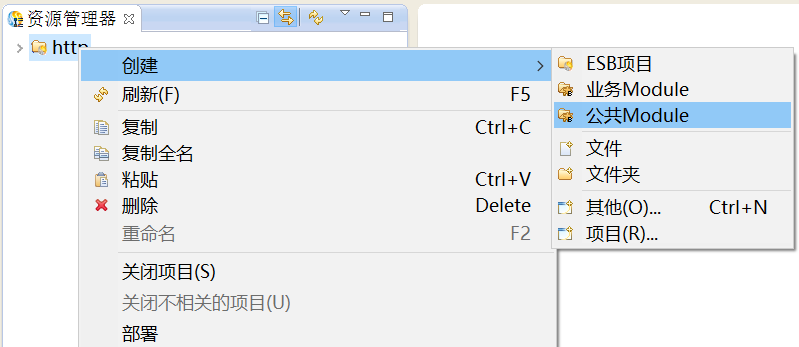

1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 公共Module”，创建公共Module，如下图所示:

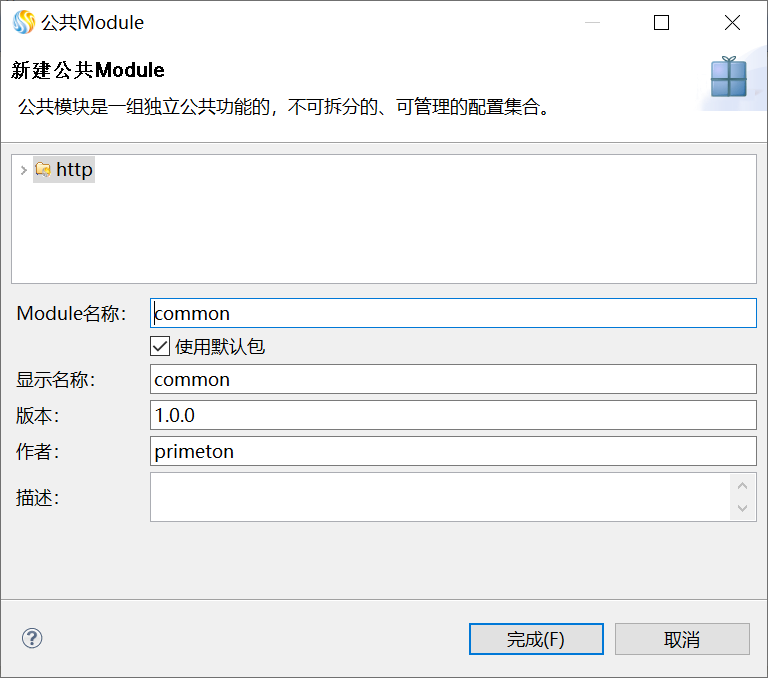

2. 在“公共Module”对话框中，填写Module名称等信息，如下图所示:


   公共Module相关填写项的填写规则如下:

   参数	说明
   Module名称	Module的名称。由数字、字母、下划线（_）组成。
   显示名称	Module显示名称。由数字、字母、中文、点（.）、下划线（_）组成。
   版本	由数字和点（.）组成。

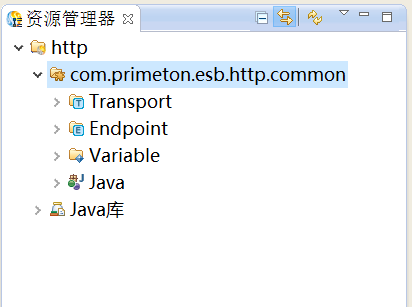

3. 单击“完成”，公共Module创建完成，如下图所示:


创建HTTP Transport

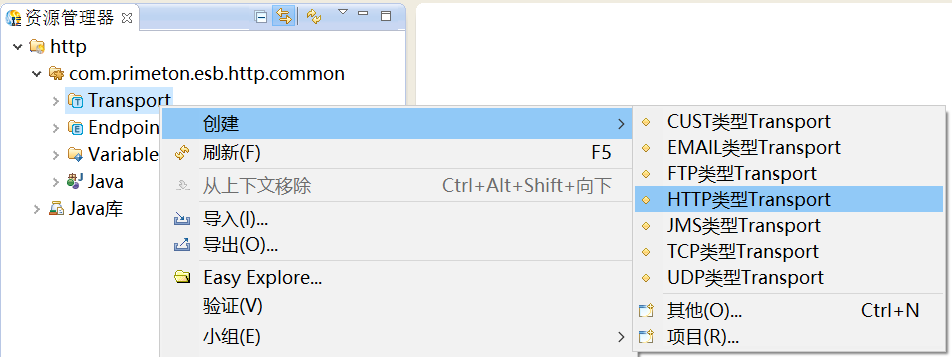

1. 在创建的ESB项目的“Transport”上，右键选择“创建 > HTTP类型Transport”，如下图所示:

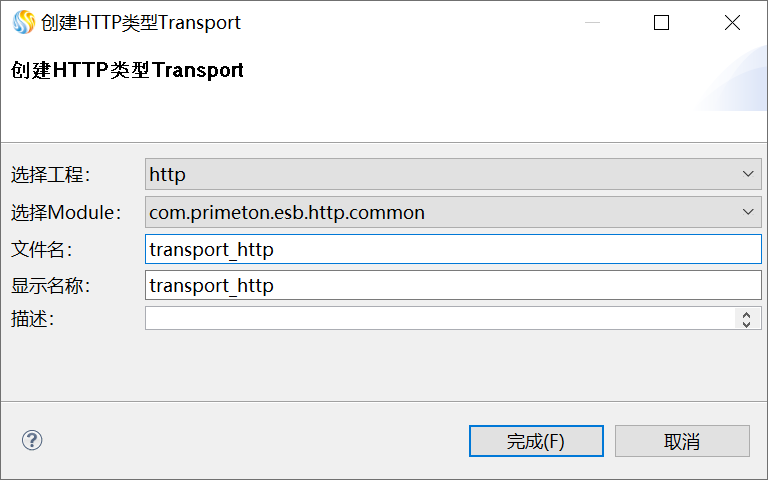

2. 在弹出的“创建HTTP类型Transport”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示:


   HTTP Transport基本配置项的填写规则如下:

   参数	说明
   选择工程	当前操作的工程。
   选择Module	当前操作的公共Module。
   文件名	文件名。由数字、字母、下划线（_）组成，必须以字母开头。
   显示名称	显示名称。由数字、字母、中文、点（.）、下划线（_）、中横线（-）组成。
   描述	对该HTTP Transport的简要描述。

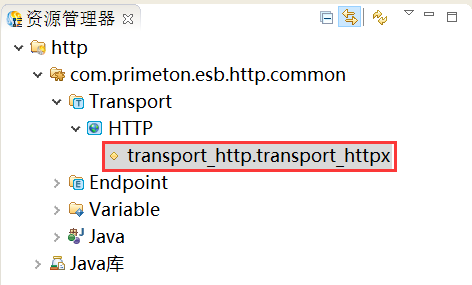

3. 单击“完成”，HTTP Transport创建完成，如下图所示:

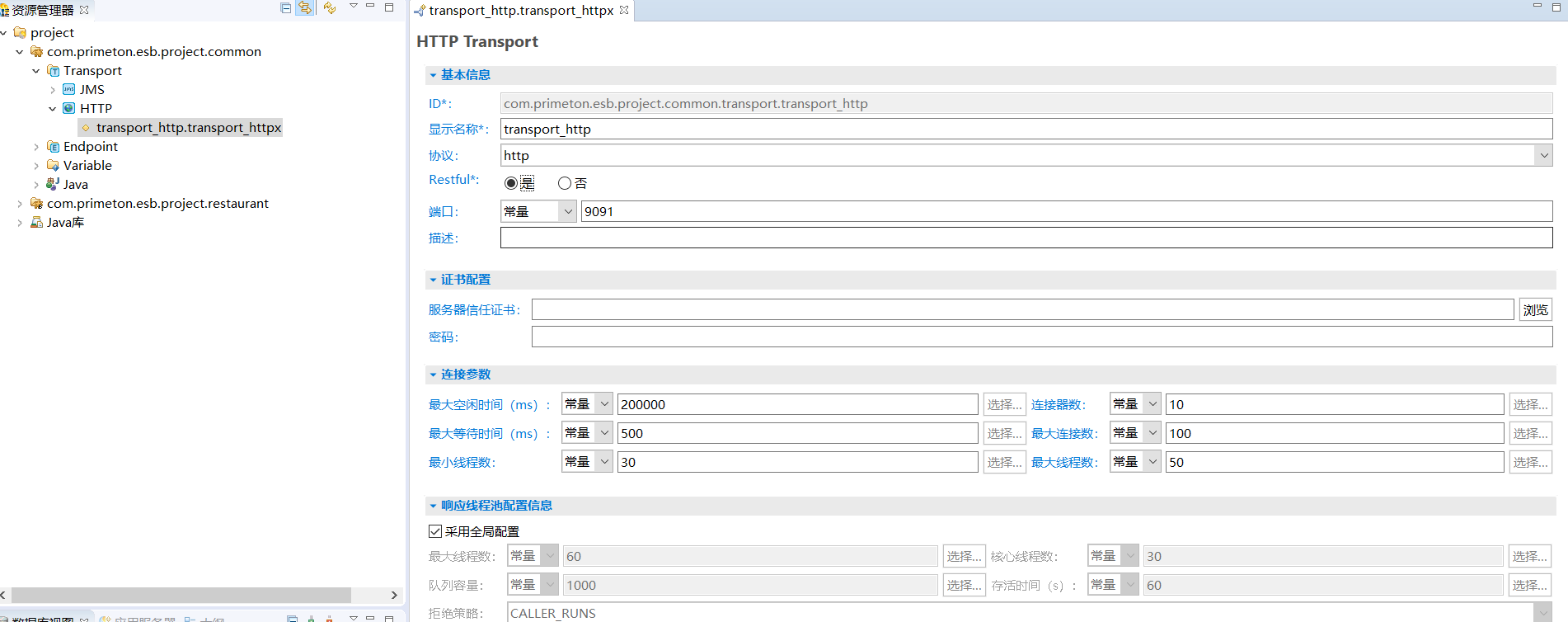

4. 在资源管理器中，双击创建的HTTP Transport，打开HTTP Transport编辑器，修改相关参数。如下所示:


   参数	说明
   ID	HTTP Transport的唯一标识。HTTP Transport创建时自动生成。
   显示名称	HTTP Transport的显示名称。由数字、字母、中文、点（.）、下划线（_）、中横线（-）组成。当在Developer中设置为“使用显示名称”时，该Transport显示该名称。
   协议	选择http协议。
   Restful	选择是，表示启用restful接口方式
   端口	访问HTTP服务的端口。范围从1025到65535，可以选择int型的变量或常量。

5. HTTP Transport配置完成后，单击工具栏中的图标保存。

创建HTTP Endpoint

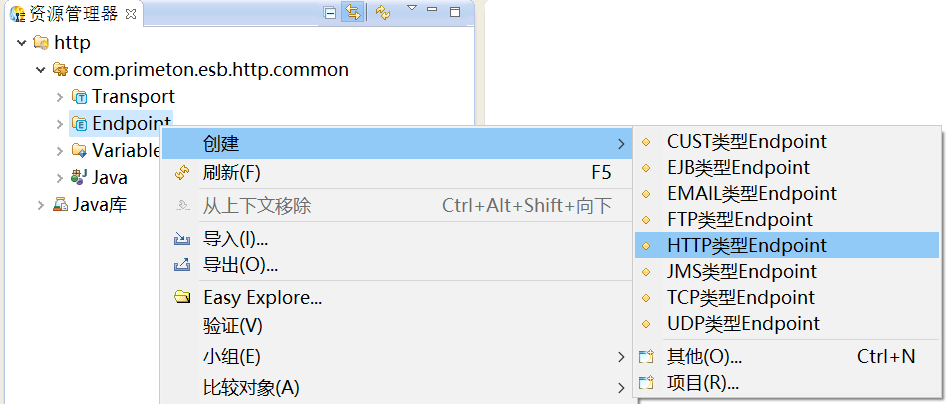

1. 在创建的ESB项目的“Endpoint”上，右键选择“创建 > HTTP类型Endpoint”，如下图所示:


2. 在弹出的“创建HTTP类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示:


   HTTP Endpoint基本配置项的填写规则如下:

   参数	说明
   选择工程	当前操作的工程。
   选择Module	当前操作的公共Module。
   文件名	文件名。由数字、字母、下划线（_）组成，必须以字母开头。
   显示名称	显示名称。由数字、字母、中文、点（.）、下划线（_）、中横线（-）组成。
   描述	对该HTTP Endpoint的简要描述。

3. 单击“完成”，HTTP Endpoint创建完成，如下图所示:

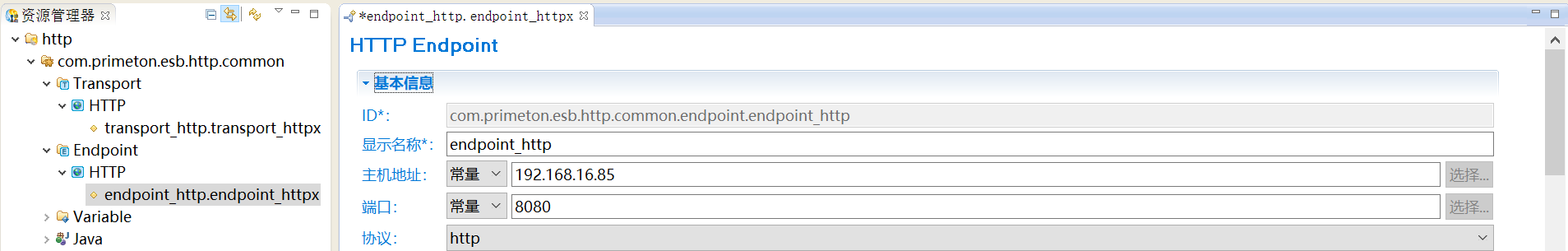

4. 在资源管理器中，双击创建的HTTP Endpoint，打开HTTPEndpoint编辑器，修改相关参数。如下所示:


   参数	说明
   ID	HTTP Endpoint创建时自动生成，不可修改。
   显示名称	HTTP Endpoint的显示名称，由数字、字母、中文、点（.）、下划线（_）、中横线（-）组成。当在Developer中设置为"使用显示名"时，该Endpoint显示该名称。
   主机地址	HTTP Endpoint连接的服务器地址，必填。
   端口	HTTP Endpoint连接的服务器端口号，范围从1025到65535。
   协议	服务器提供的HTTP协议类型，支持http和https。

创建业务Module

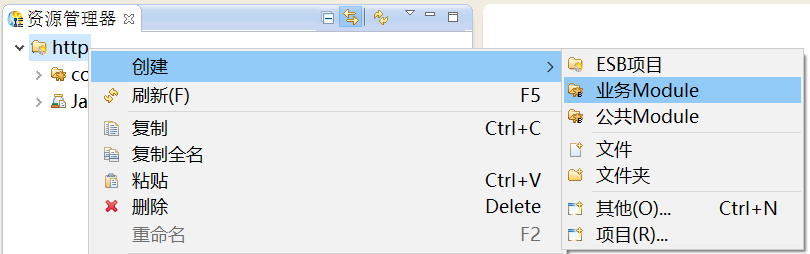

1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 业务Module”，创建业务Module，如下图所示:


2. 在“业务Module”对话框中，填写Module名称等信息，如下图所示:


   业务Module相关填写项的填写规则如下:

   参数	说明
   Module名称	Module的名称。由数字、字母、下划线（_）组成。
   显示名称	Module显示名称。由数字、字母、中文、点（.）、下划线（_）组成。
   版本	由数字和点（.）组成。

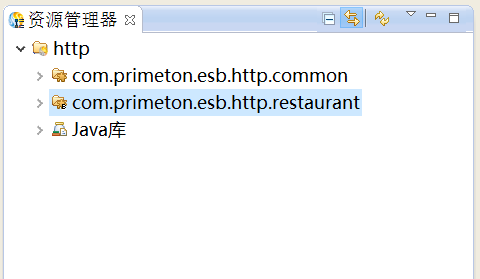

3. 单击“完成”，业务Module创建完成，如下图所示:


创建HTTP业务服务

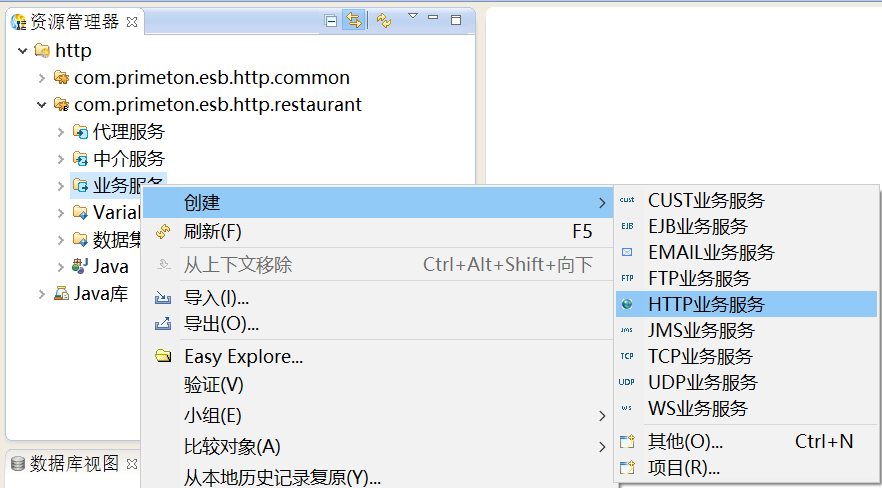

1. 在新建的业务Module“com.primeton.esb.http.restaurant”的“业务服务”上，鼠标右键选择“创建 > HTTP业务服务”，创建HTTP业务服务，如下图所示:

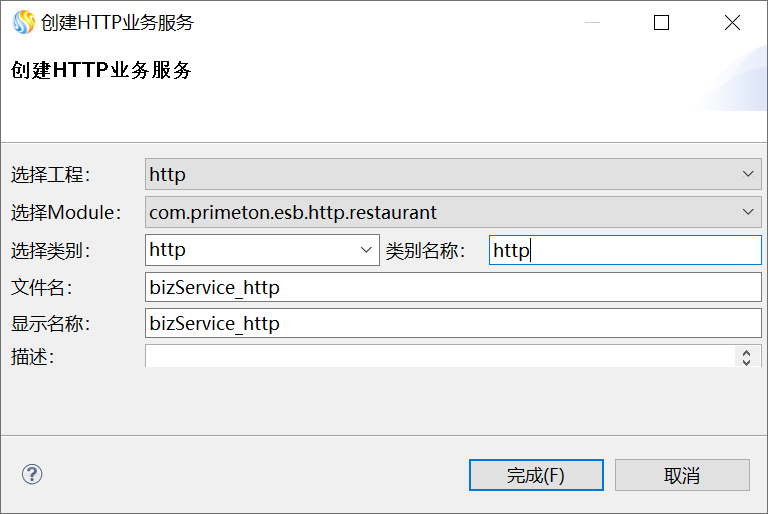

2. 在打开的“创建HTTP业务服务”对话框中，输入类别信息，如下图所示。

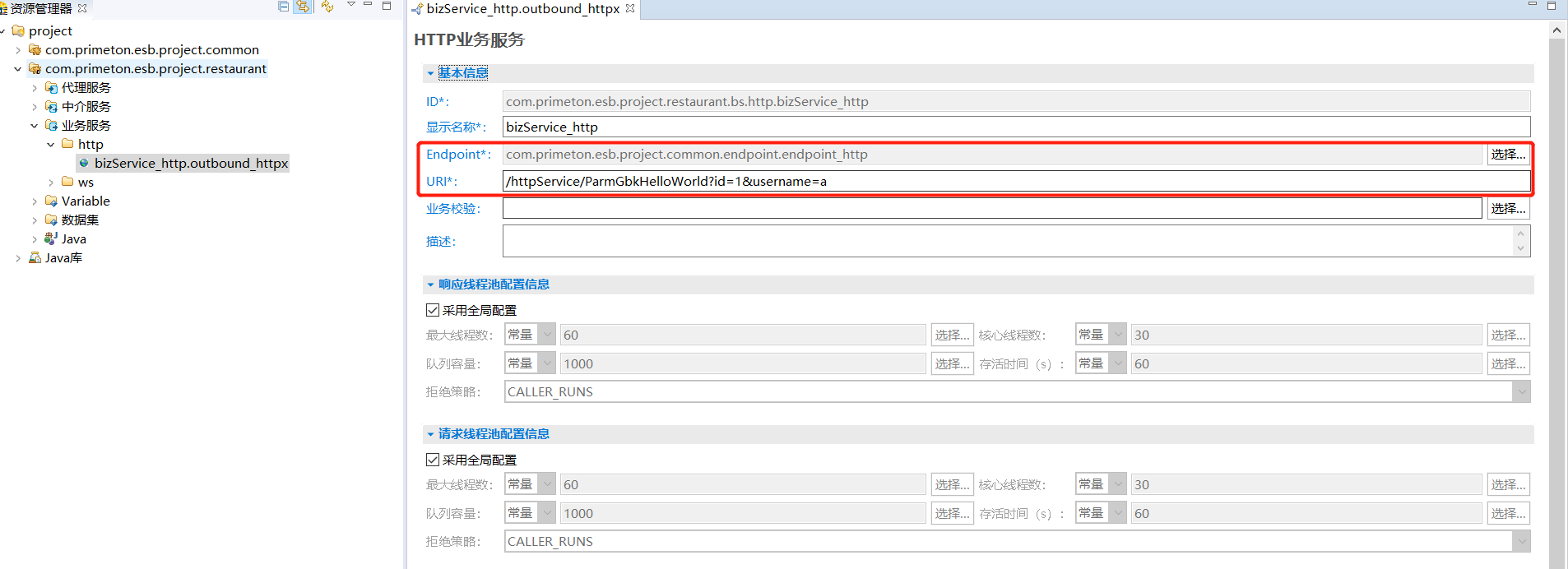

3. 单击“完成”，在打开的“HTTP业务服务”的编辑界面中，选择Endpoint为之前创建的HTTP Endpoint，填写URI信息，输入服务提供者的URI地址，例如：/httpService/ParmGbkHelloWorld?id=1&username=a，单击保存，如下图所示:

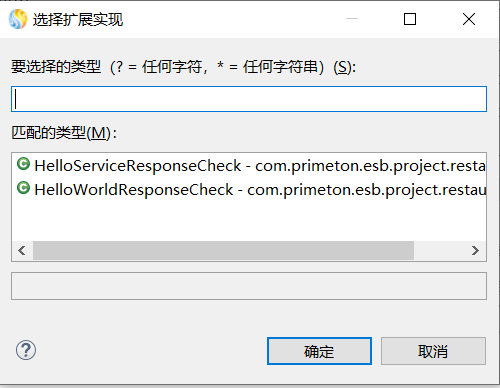

4. 可根据需要，进行业务校验，点击选择，在弹框中选择指定的校验类，业务校验的作用是，根据需要对请求的结果进行校验，可判定为成功或失败，失败时自动重试


创建HTTP代理服务

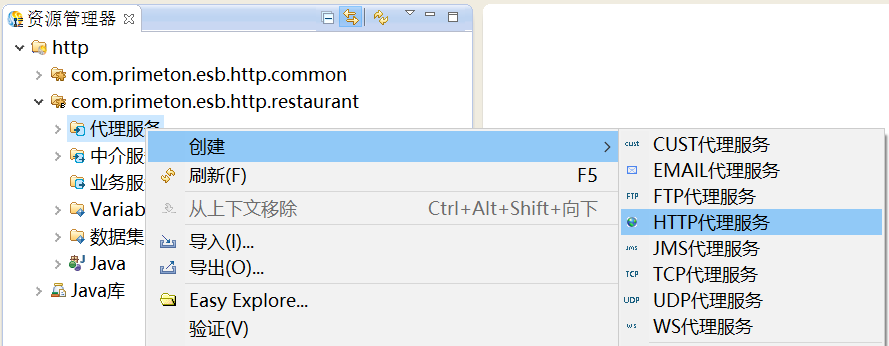

1. 在资源管理器中，在新建的业务Module“com.primeton.esb.http.restaurant”的“代理服务”上，鼠标右键选择“创建 > HTTP代理服务”，创建HTTP代理服务，如下图所示:

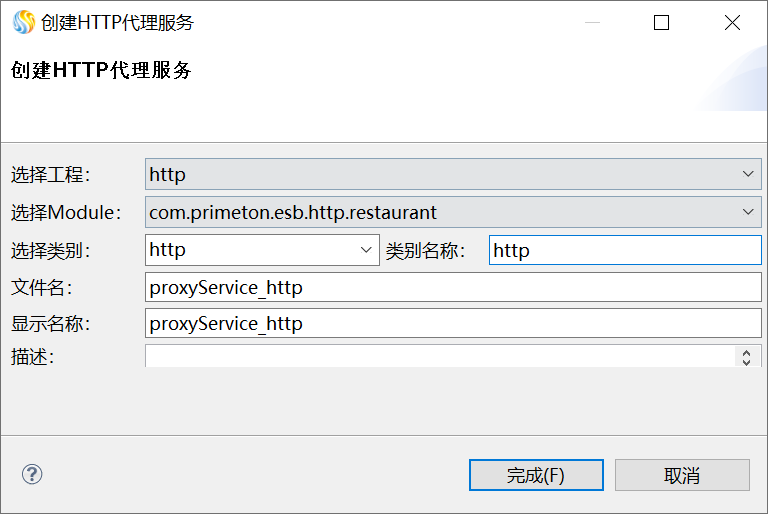

2. 在打开的“创建HTTP代理服务”对话框中，输入类别信息，如下图所示:

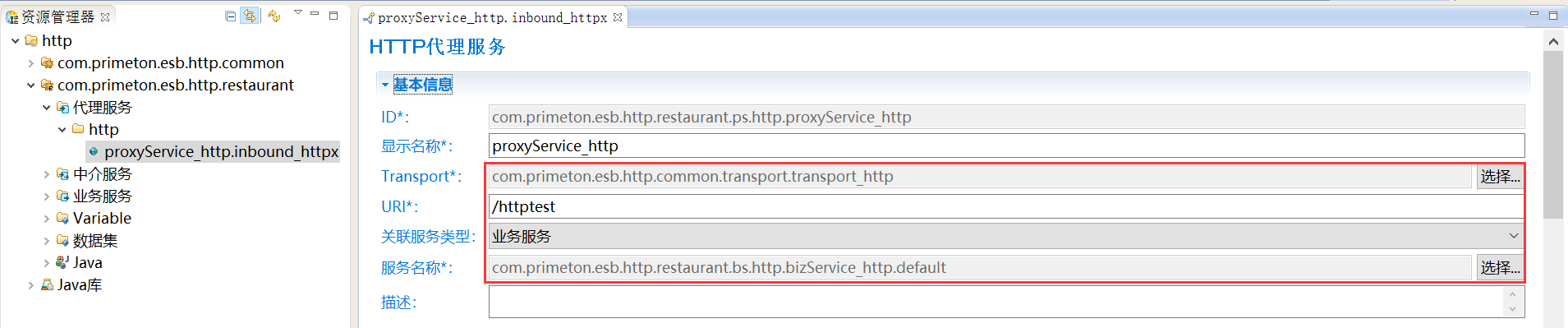

3. 单击“完成”，在打开的“HTTP代理服务”的编辑界面中，选择Transport，输入URI地址，选择关联服务类型和服务名称，单击保存，如下图所示:


部署运行

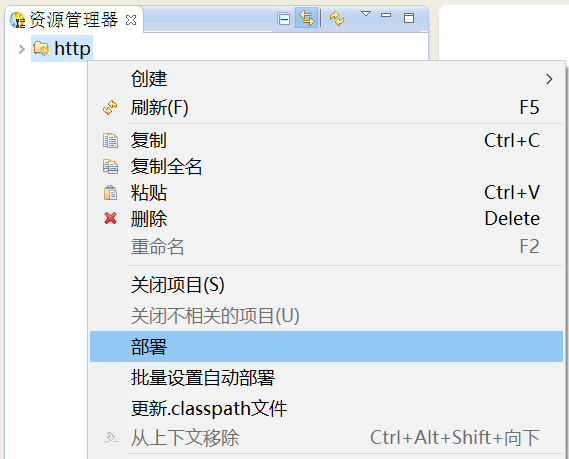

1. 在资源管理器中，选中创建好的项目，鼠标右键单击“部署”，如下图所示:

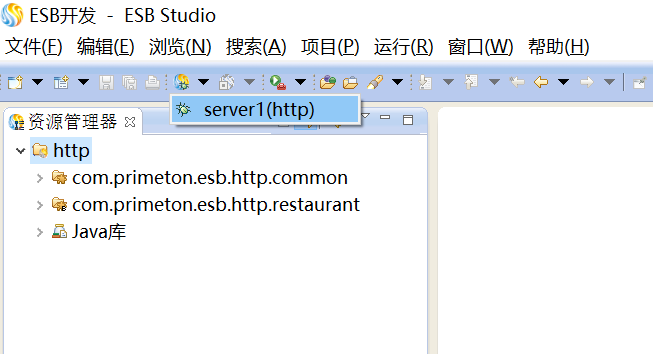

2. 部署完成后，APIGateway Studio将公共Module和业务Module部署Studio内置的APIGateway ESBServer上，然后启动APIGateway ESBServer，如下图所示:

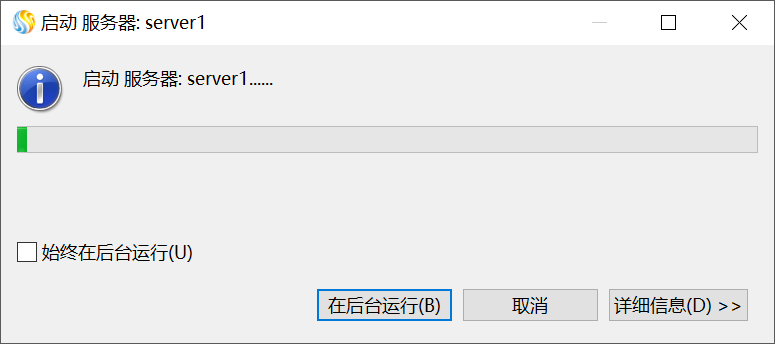

3. APIGateway ESBServer启动时，弹出启动服务器进度窗口，如下图所示:

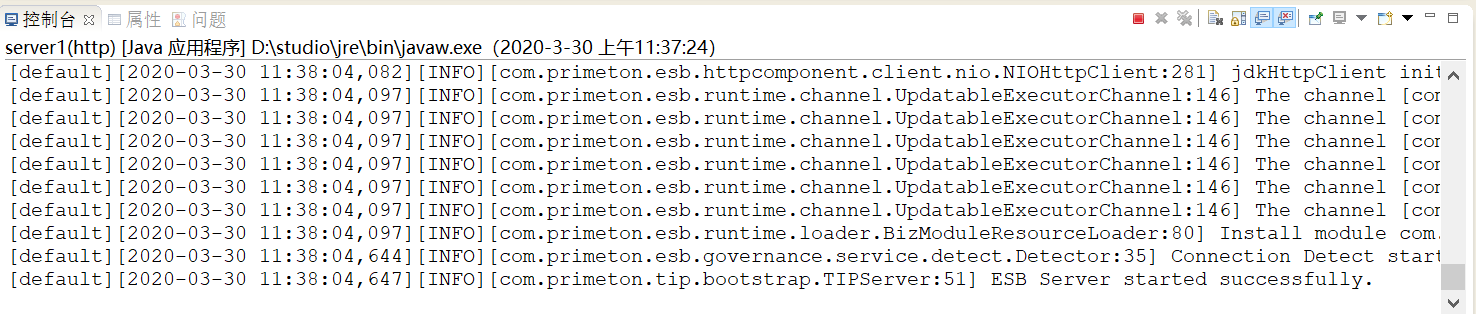

4. 在APIGateway Studio控制台，看到“APIGateway ESBServer started successfully.”日志字样，表示APIGateway ESBServer启动成功，如下图所示:

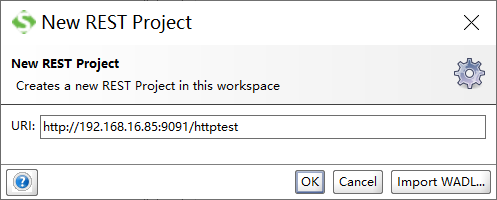

5. 进入soap ui，创建rest project，访问ESB提供的HTTP服务，例如：http://192.168.16.85:9091/httptest，如下图所示:

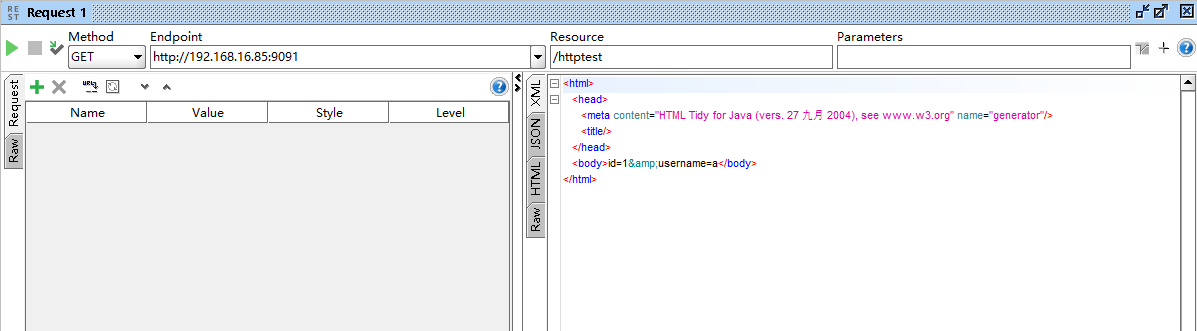

6. 双击服务下的request 1，进入服务调用界面，如下图所示:
