本节讲述了UDP协议场景的创建过程，包括创建工程、创建UDP协议相关的服务、并测试运行。通过本节你将了解到如下内容：

  1. 如何创建完整的UDP协议场景；
  2. 如何在Studio中测试运行开发的业务逻辑；
  3. 如何运行并测试UDP穿透；

本示例中通过SocketTool模拟UDP请求方与提供方，通过SocketTool的UDP Client发送请求消息，经过ESB穿透后SocketTool的UDP Server接收到请求消息，然后通过SocketTool的UDP Server发送响应消息，经过ESB穿透后SocketTool的UDP Clientr接收到响应消息。

项目源码如附件所示：udp.zip (opens new window)

# 创建工程

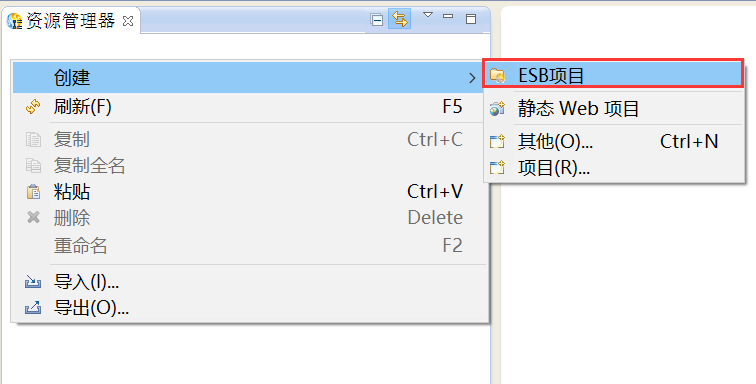

  1. 打开APIGateway Studio，在资源管理器中，点击右键，选择"创建 > ESB项目"菜单项，创建工程，如下图所示。
    image2018-10-10 17:56:4.png

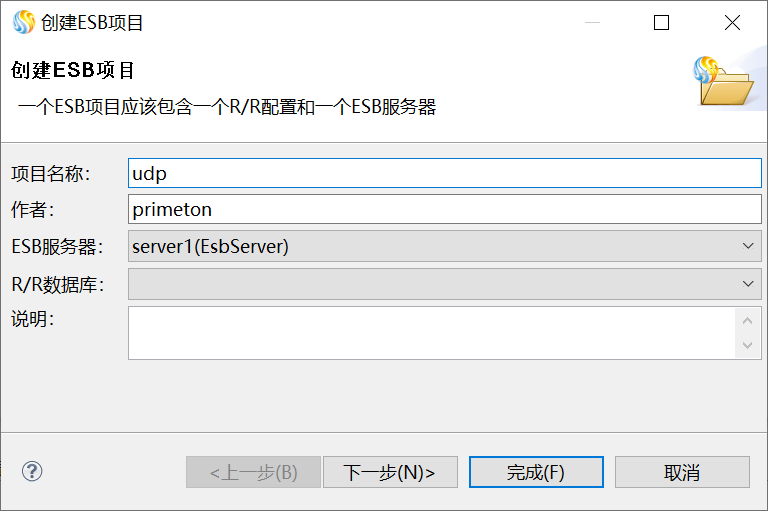

  2. 在工程创建向导中，填写工程的基本信息，如工程名称等，这里我们创建一个名为"http"的工程，如下图所示。
    image2020-4-13 11:37:13.png

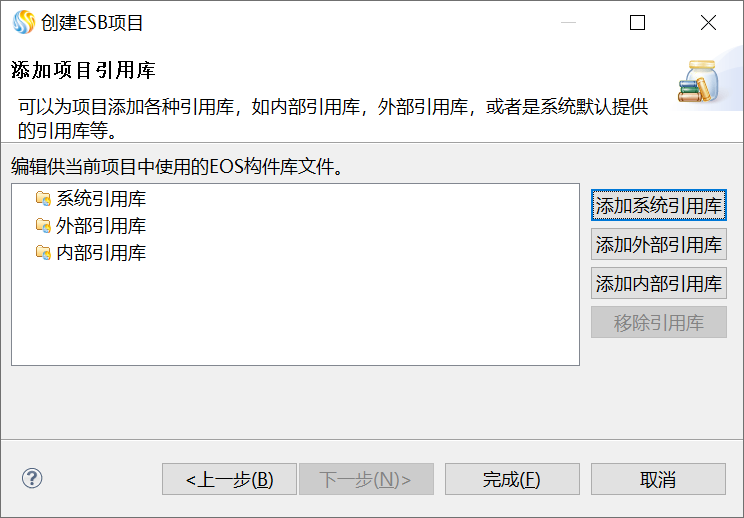

  3. 单击“下一步”，设置工程的引用库，这里使用缺省设置，如下图所示。
    image2020-4-9 17:29:9.png

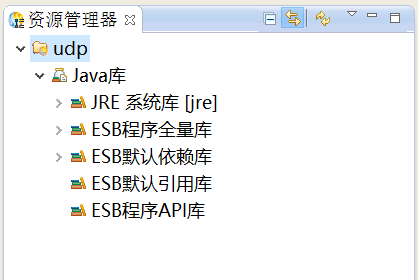

  4. 单击“完成”，完成创建工程。创建工程后，资源管理器如下图所示。
    image2020-4-13 11:37:40.png

# 创建公共Module

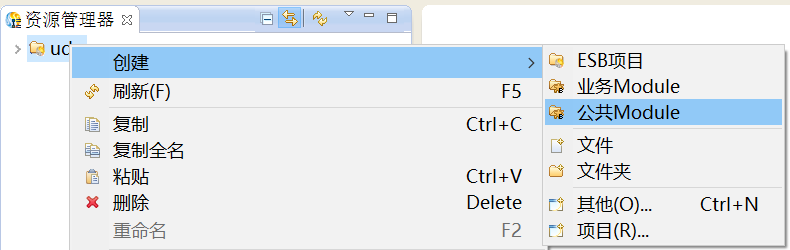

  1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 公共Module”，创建公共Module，如下图所示。
    image2020-4-13 11:38:28.png

  2. 在“公共Module”对话框中，填写Module名称等信息，如下图所示。 image2020-4-13 11:38:28.png

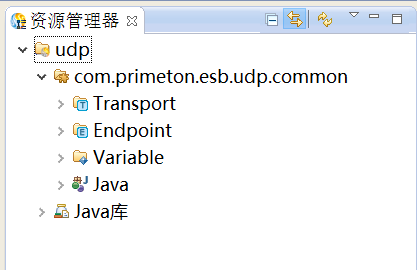

  3. 单击“完成”，公共Module创建完成，如下图所示。
    image2020-4-13 11:39:5.png

# 创建UDP Transport

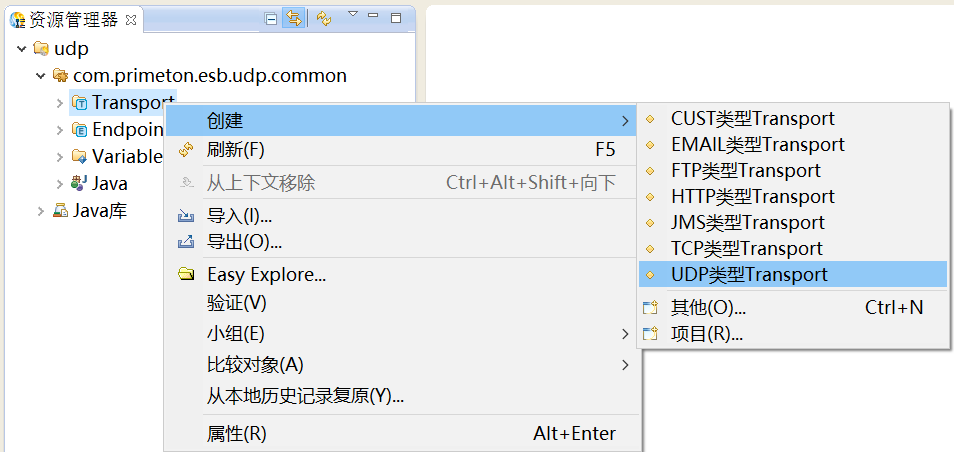

  1. 在创建的ESB项目的“Transport”上，右键选择“创建 > UDP类型Transport”，如下图所示。
    image2020-4-13 11:39:54.png

  2. 在弹出的“

    创建UDP类型Transport

    ”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。
    image2020-4-13 11:38:28.png

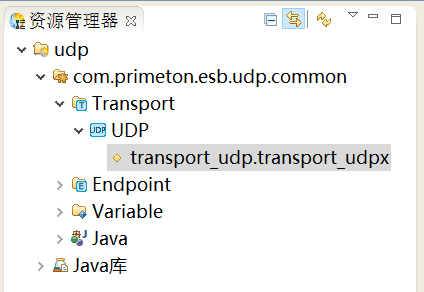

  3. 单击“完成”，UDP Transport创建完成，如下图所示。
    image2020-4-13 11:40:41.png

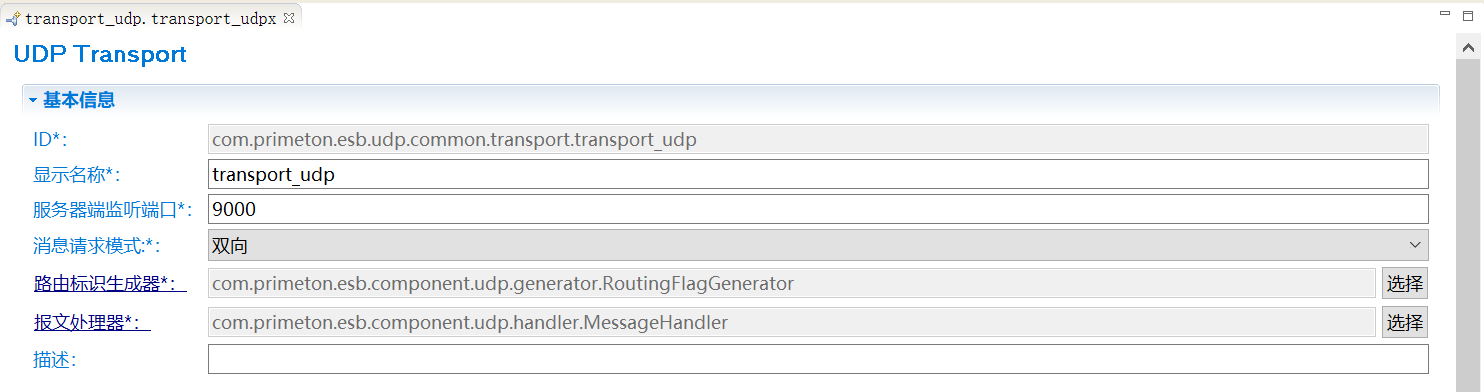

  4. 在资源管理器中，双击创建的UDP Transport，打开UDP Transport编辑器，修改相关参数。如下所示。
    image2020-4-13 11:41:21.png

  5. UDP Transport配置完成后，单击工具栏中的图标保存。

# 创建UDP Endpoint

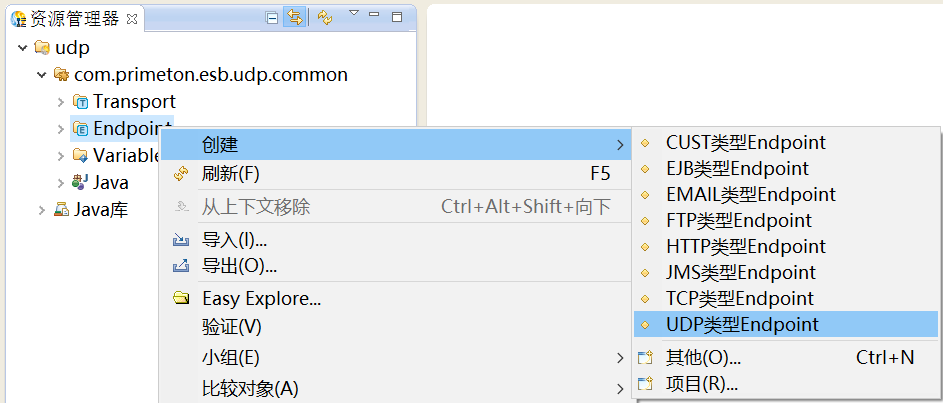

  1. 在创建的ESB项目的“Endpoint”上，右键选择“创建 > UDP类型Endpoint”，如下图所示。
    image2020-4-13 11:42:48.png

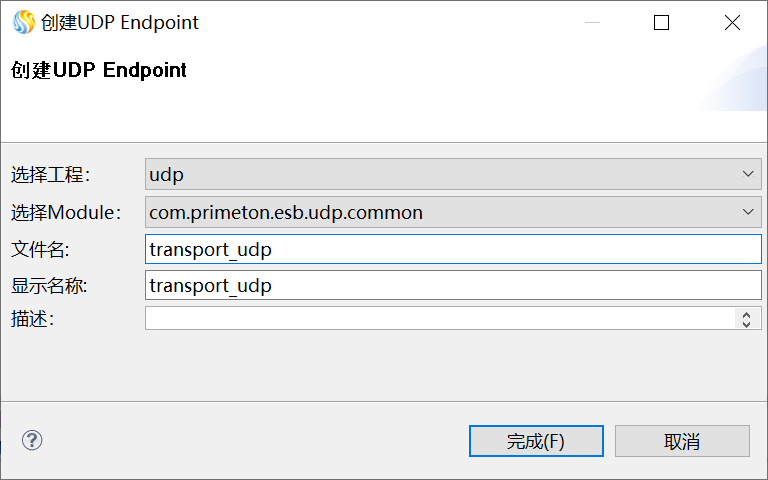

  2. 在弹出的“创建UDP类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。
    image2020-4-13 11:43:1.png

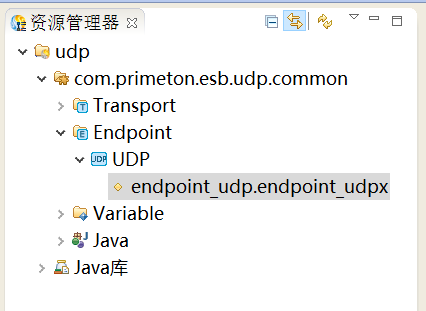

  3. 单击“完成”，UDP Endpoint创建完成，如下图所示。
    image2020-4-13 11:43:23.png

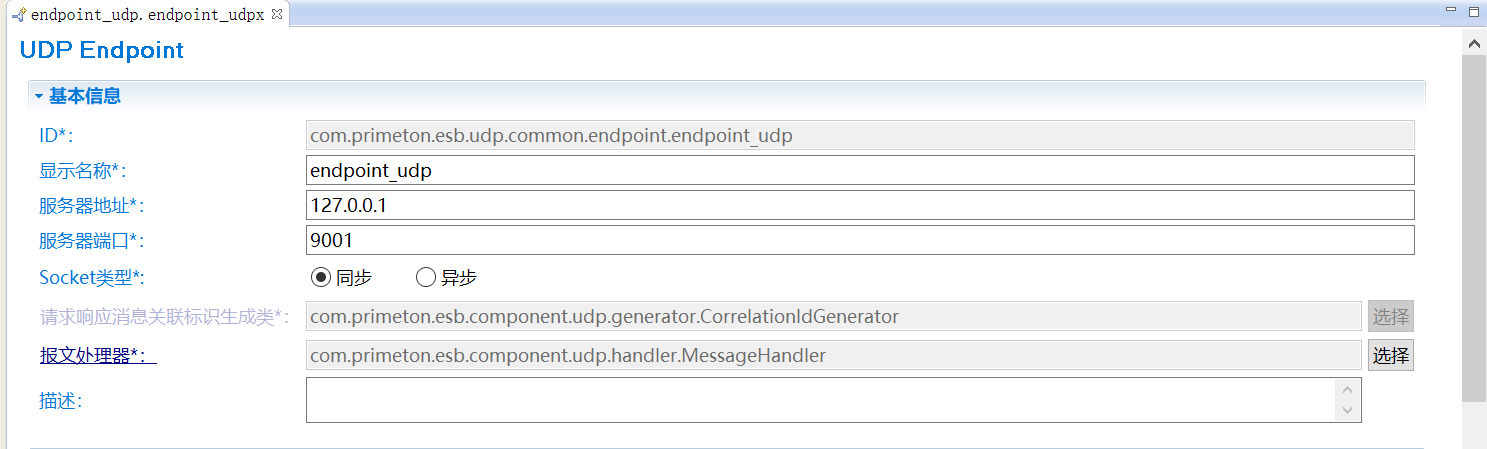

  4. 在资源管理器中，双击创建的UDP Endpoint，打开UDP Endpoint编辑器，修改相关参数。如下所示。
    image2020-4-13 11:43:45.png

# 创建业务Module

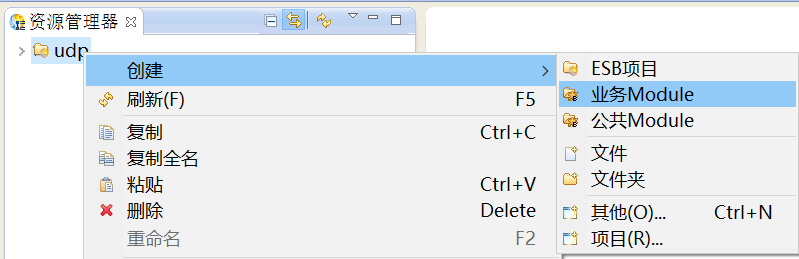

  1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 业务Module”，创建业务Module，如下图所示。
    image2020-4-13 15:25:11.png

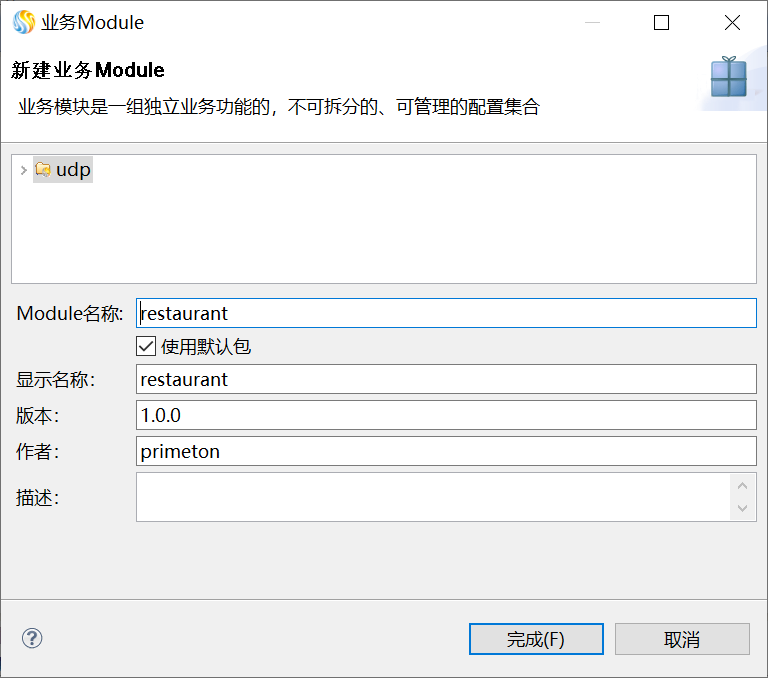

  2. 在“业务Module”对话框中，填写Module名称等信息，如下图所示。
    image2020-4-13 15:26:24.png

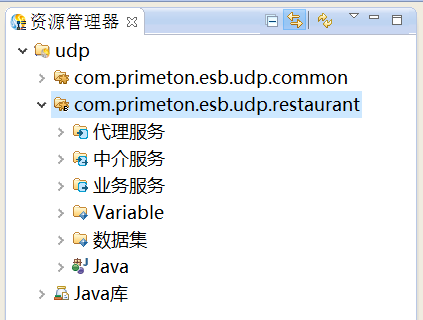

  3. 单击“完成”，业务Module创建完成，如下图所示。
    image2020-4-13 15:26:58.png

# 创建UDP业务服务

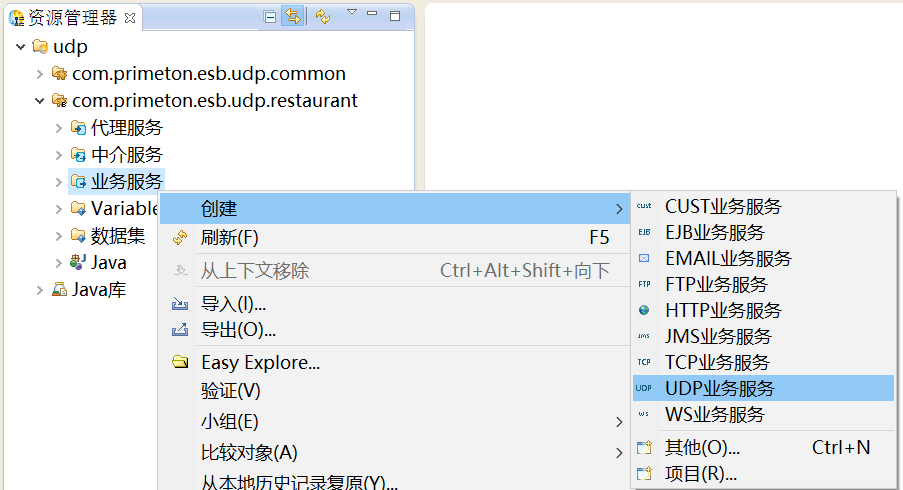

  1. 在资源管理器中，在新建的“业务服务”上，鼠标右键选择“创建 > UDP业务服务”，创建 UDP业务服务，如下图所示。
    image2020-4-13 15:30:32.png

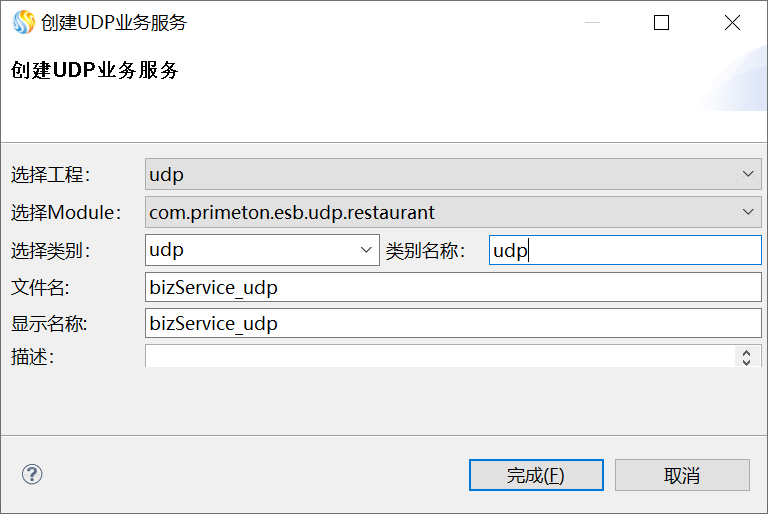

  2. 在打开的“创建UDP 业务服务”对话框中，输入类别信息，如下图所示。
    image2020-4-13 15:31:58.png

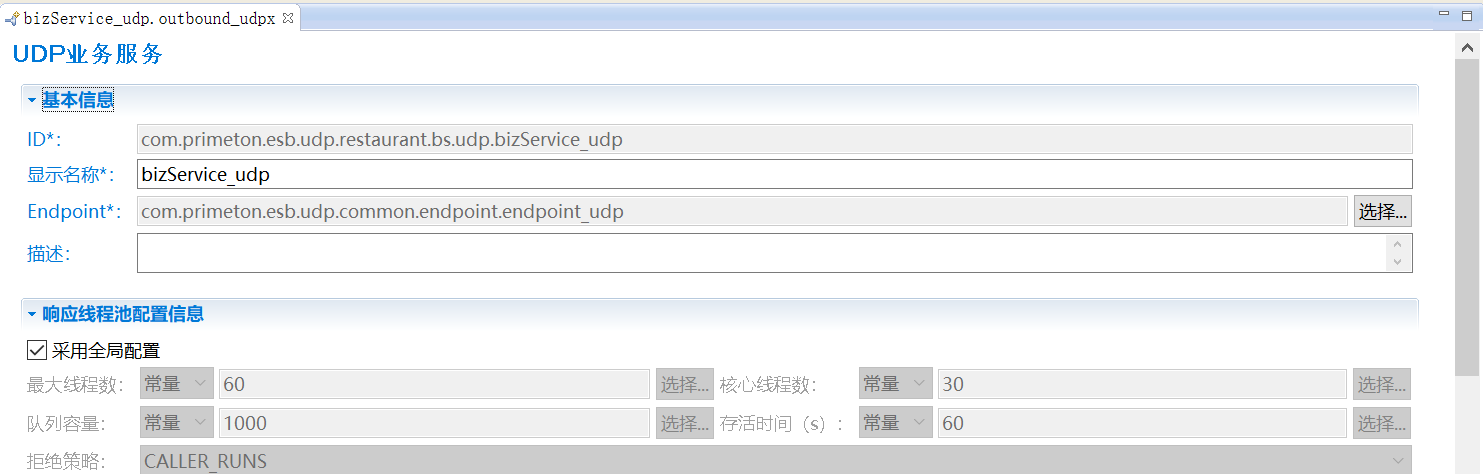

  3. 单击“完成”，在打开的“UDP业务服务”的编辑界面中，设置显示名称、Endpoint，如下图所示。
    image2020-4-13 15:44:13.png

  4. 单击工具栏的保存。

# 创建UDP代理服务

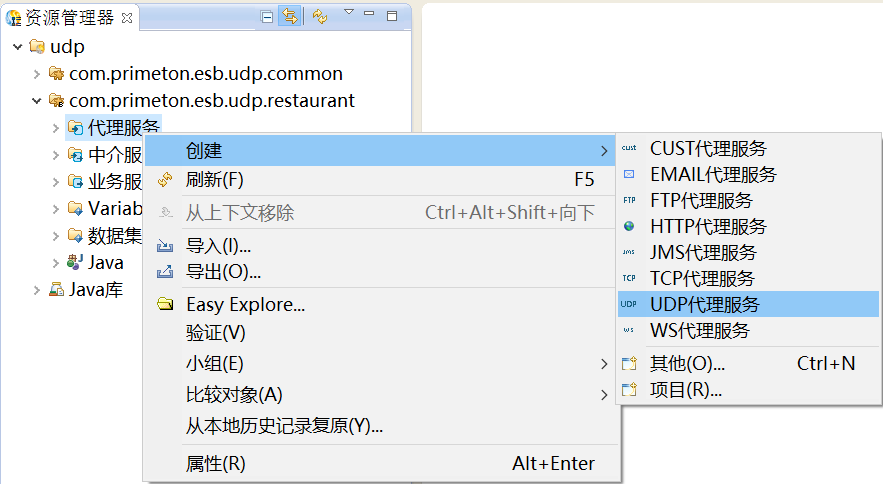

  1. 在资源管理器中，在“代理服务”上，鼠标右键选择“创建 > UDP代理服务”，创建UDP代理服务，如下图所示。
    image2020-4-13 15:45:37.png

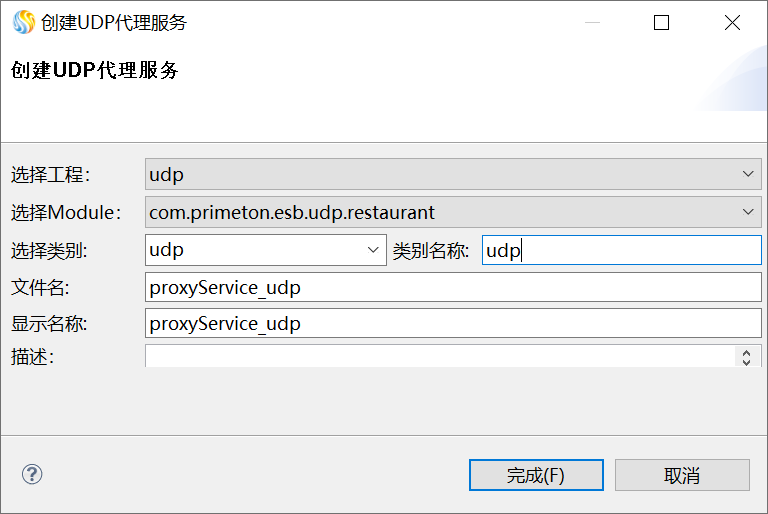

  2. 在打开的“创建UDP代理服务”对话框中，输入类别信息，如下图所示。
    image2020-4-13 15:46:5.png

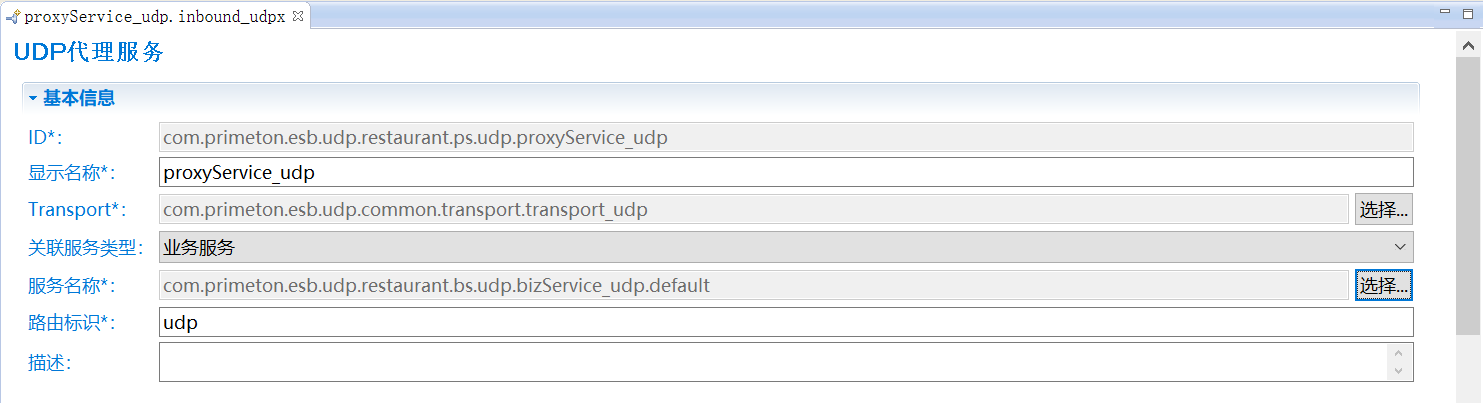

  3. 单击“完成”，在UDP代理服务的编辑界面中，设置UDP代理服务的配置，如下图所示。
    image2020-4-13 15:46:58.png

  4. 单击工具栏的保存，完成UDP代理服务的创建。

# 部署运

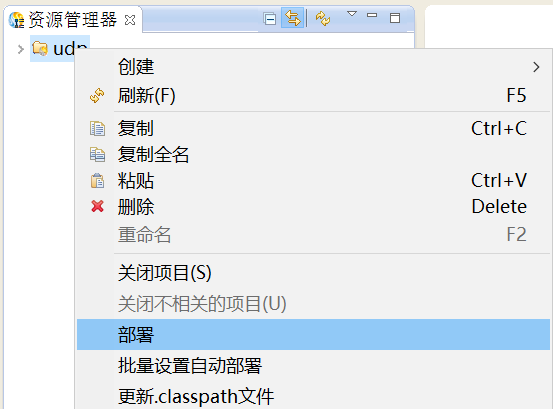

  1. 在资源管理器中，选中创建好的项目，鼠标右键单击“部署”，如下图所示。
    image2020-4-13 15:47:55.png

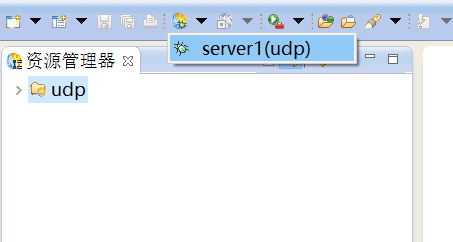

  2. 部署完成后，APIGateway Studio将公共Module和业务Module部署Studio内置的APIGateway ESBServer上，然后启动APIGateway ESBServer，如下图所示。
    image2020-4-13 15:48:33.png

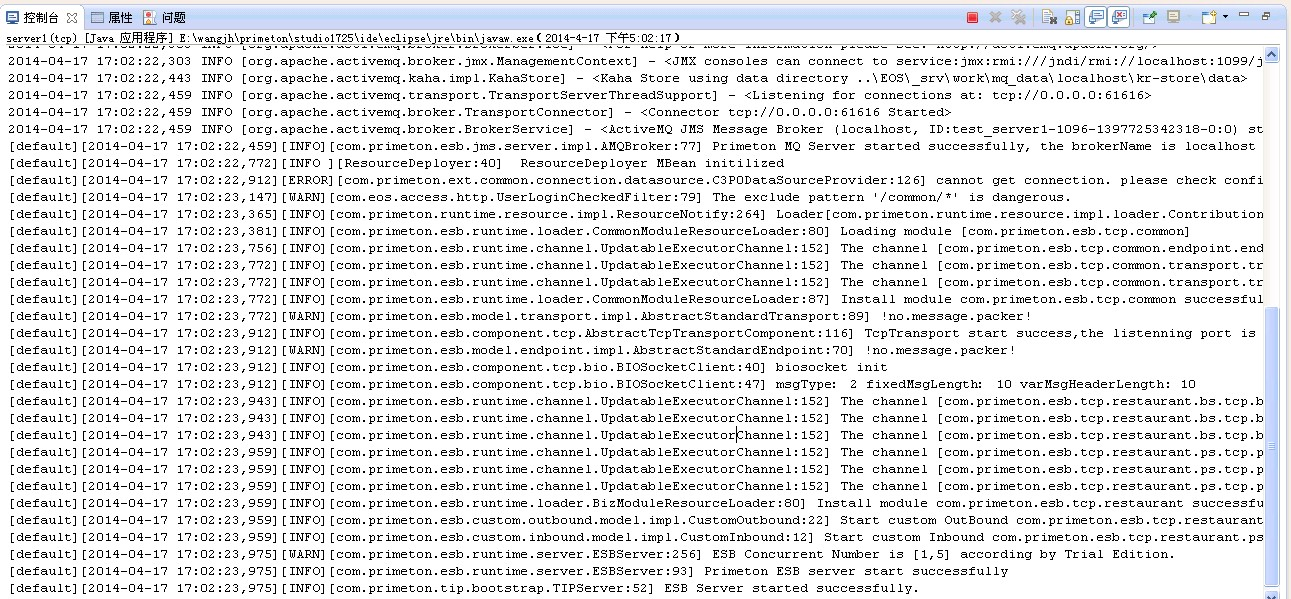

  3. 在APIGateway Studio控制台，看到“APIGateway ESBServer started successfully.”日志字样，表示APIGateway ESBServer启动成功，如下图所示。

# 测试

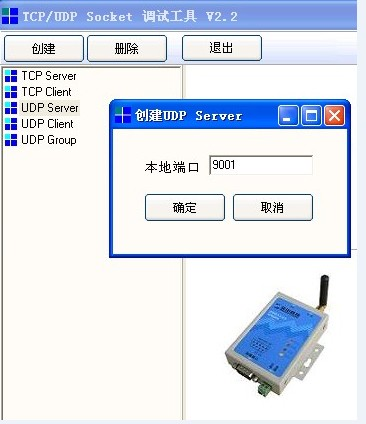

1.通过SocketTool进行测试，创建UDPServer，监听端口对应UDP Endpoint配置的端口9001，如下图所示。

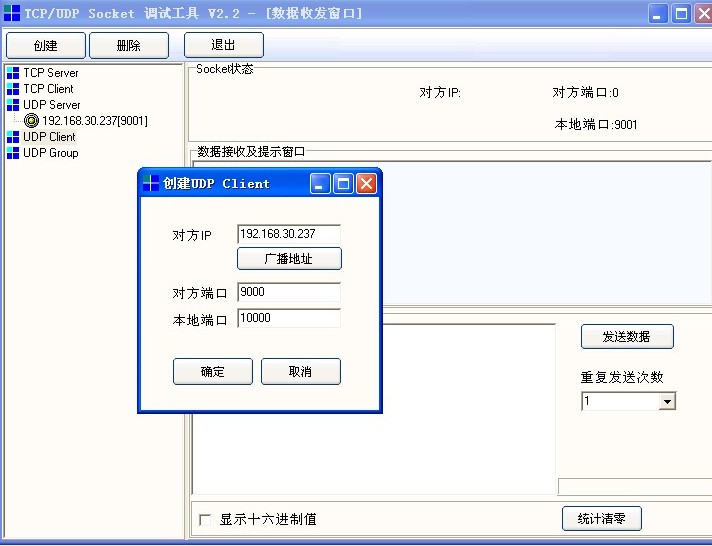

创建UDP Client，对方IP设置为APIGateway ESBServer运行机器IP，对方端口对应UDPTransport配置的端口9000，如下图所示。

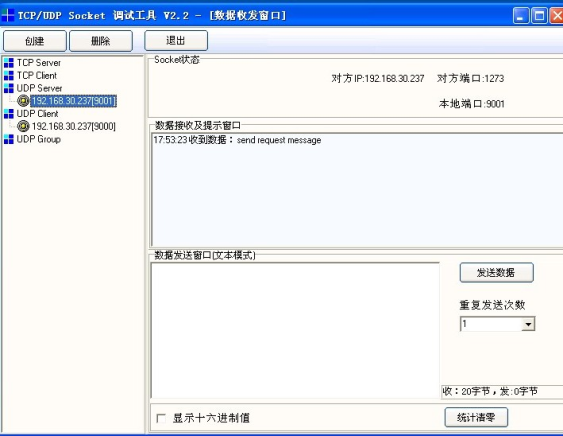

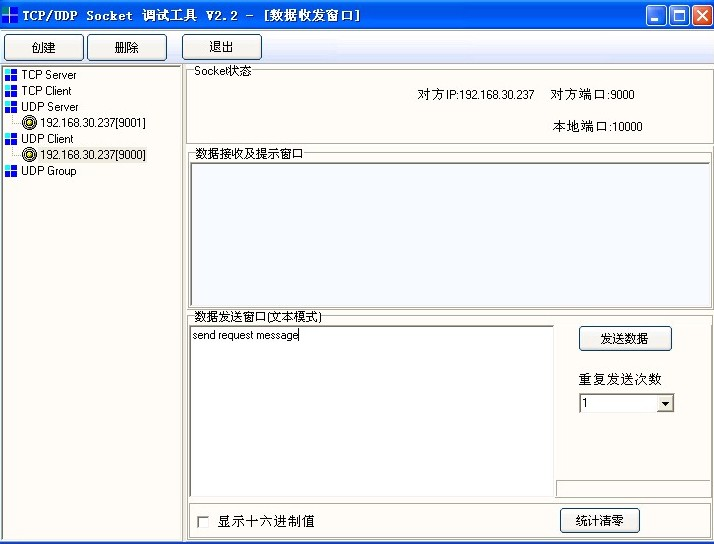

2.在UDP Client窗口发送请求，UDP Server窗口会接收到相应信息，如下图所示。

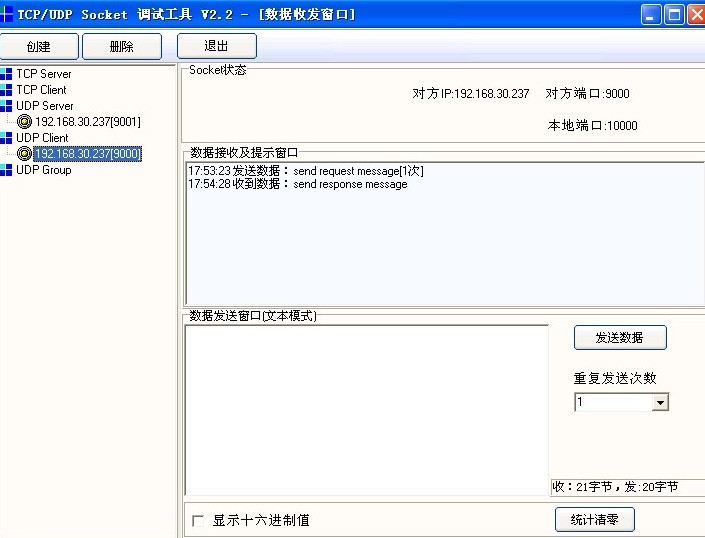

3.在UDP Server窗口发送响应，UDP Client窗口会接收到相应信息，如下图所示。
