开发作业流流程控制示例

本示例主要介绍作业流中的控制类组件（Dependent、Switch、Conditions）的需求场景。

主要步骤如下：

• 新建作业
• 新建作业流
• 调度运行

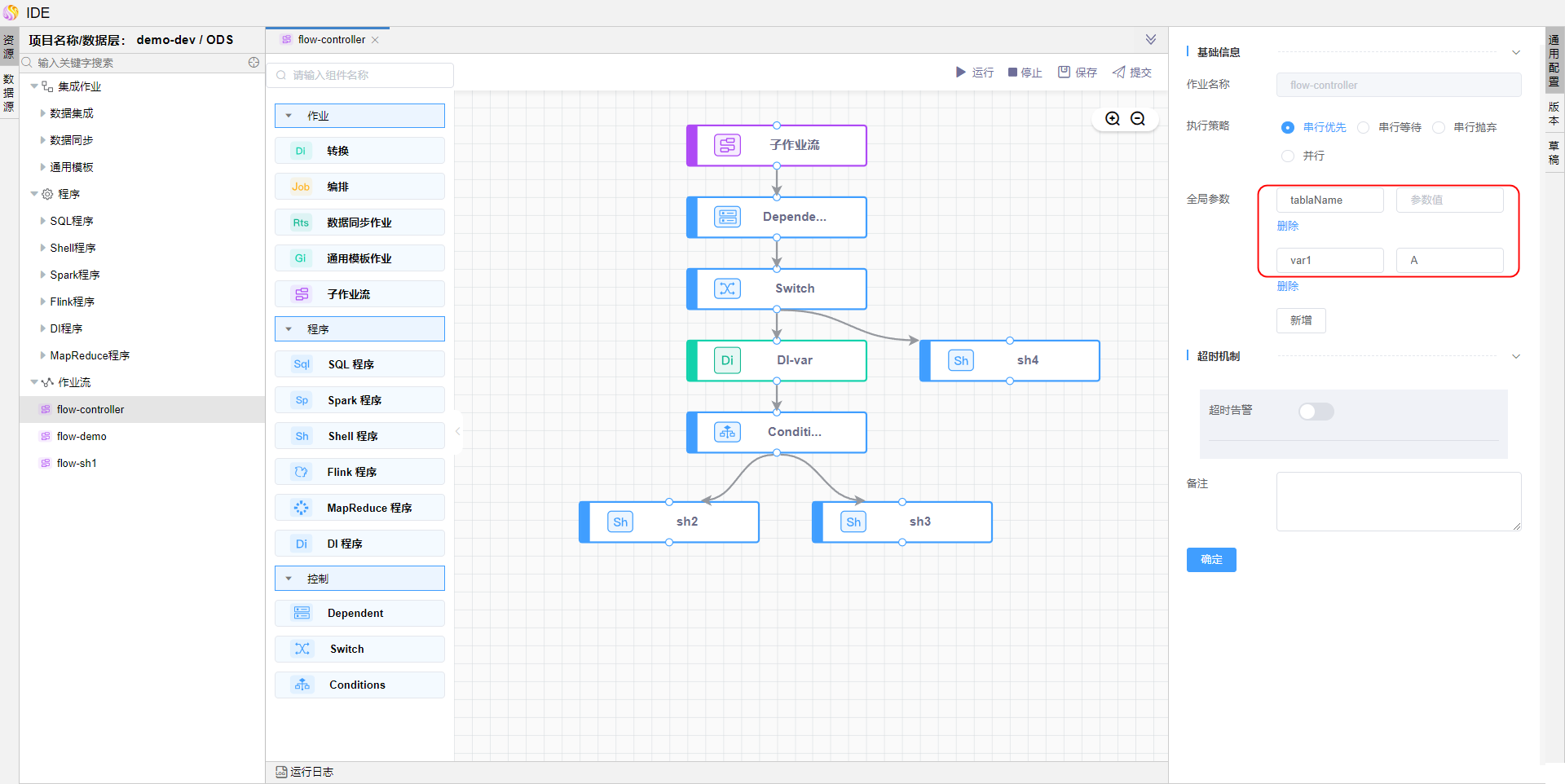

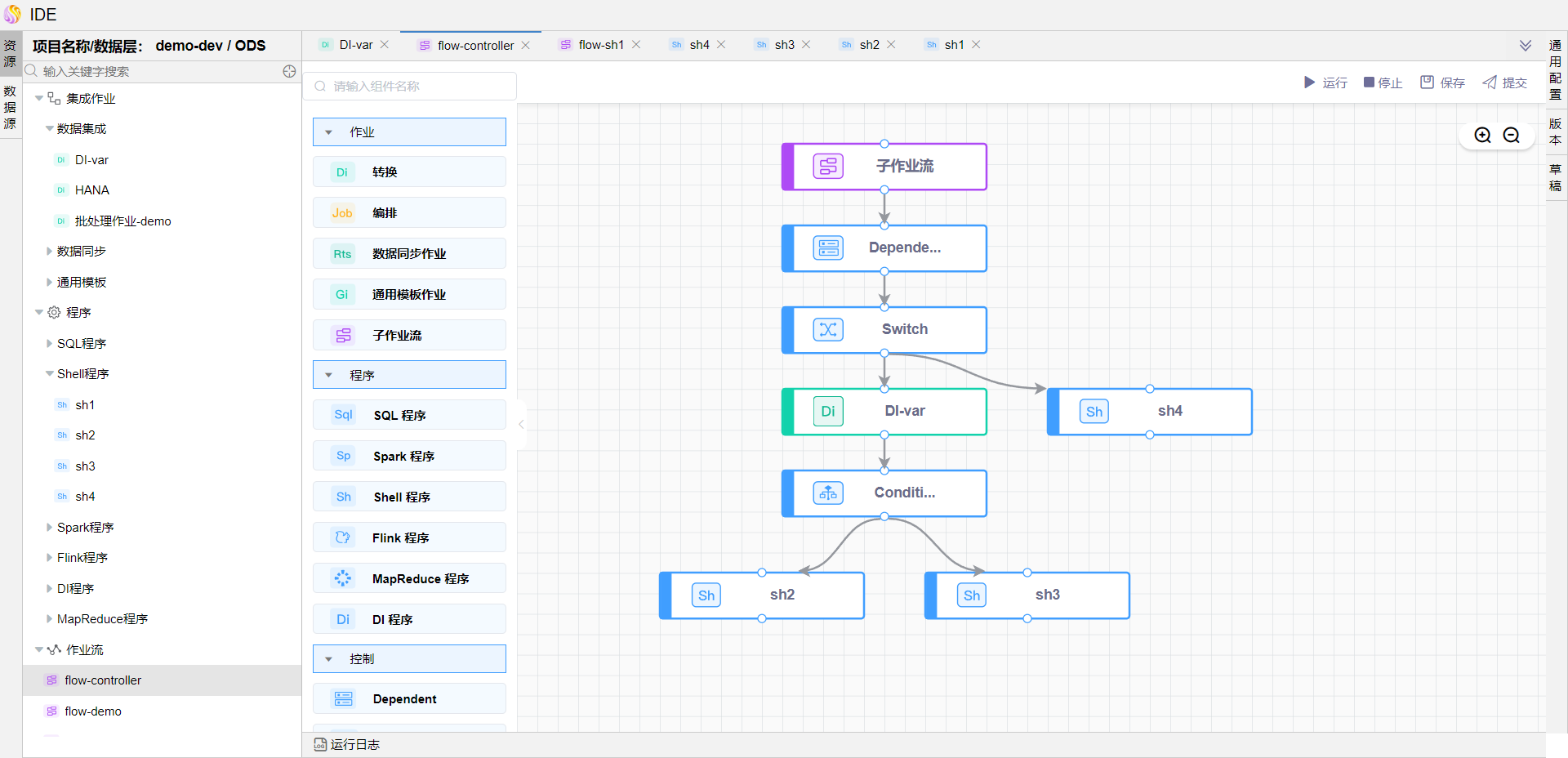

本示例创建作业流模型如下图

新建作业

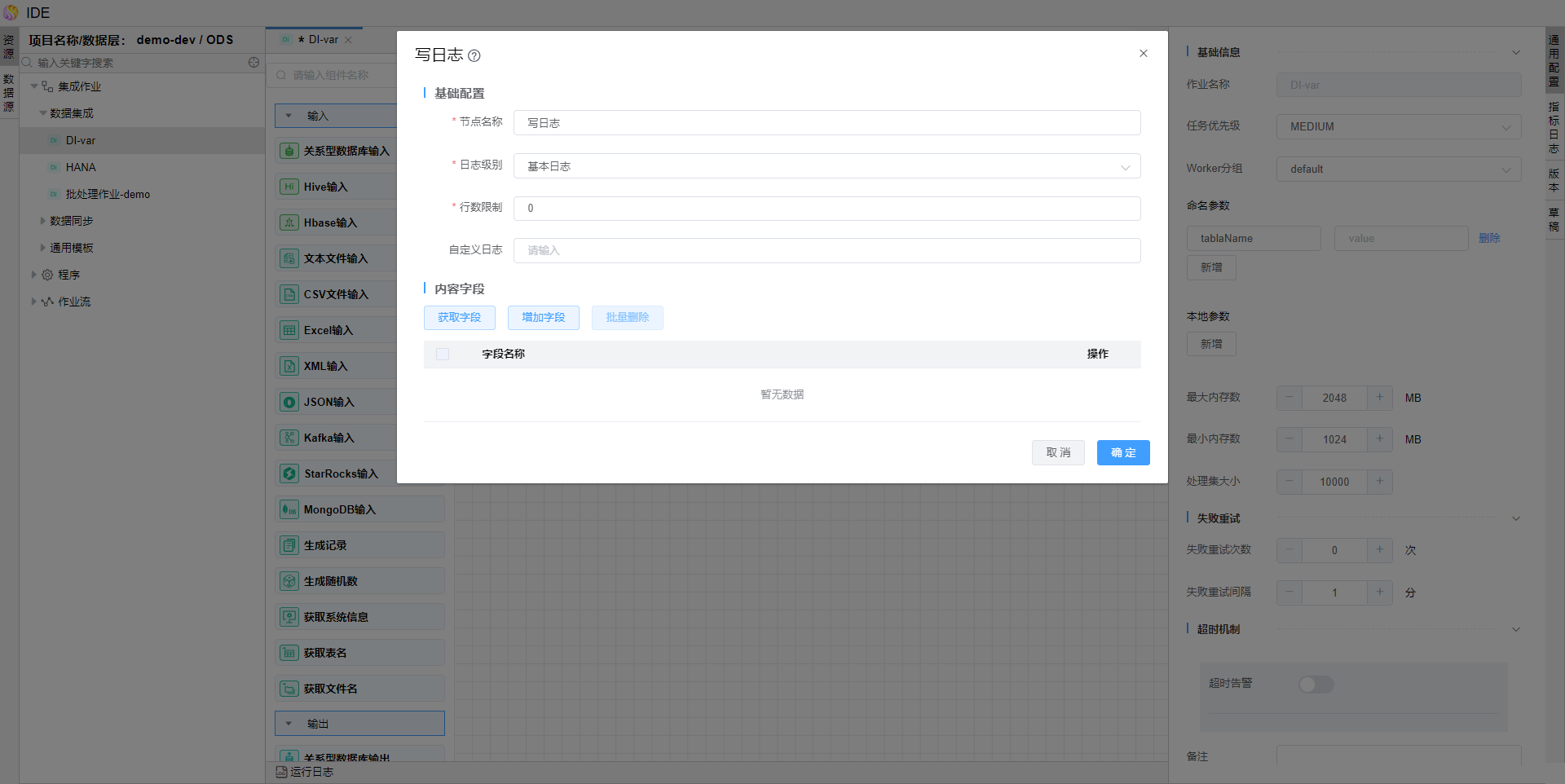

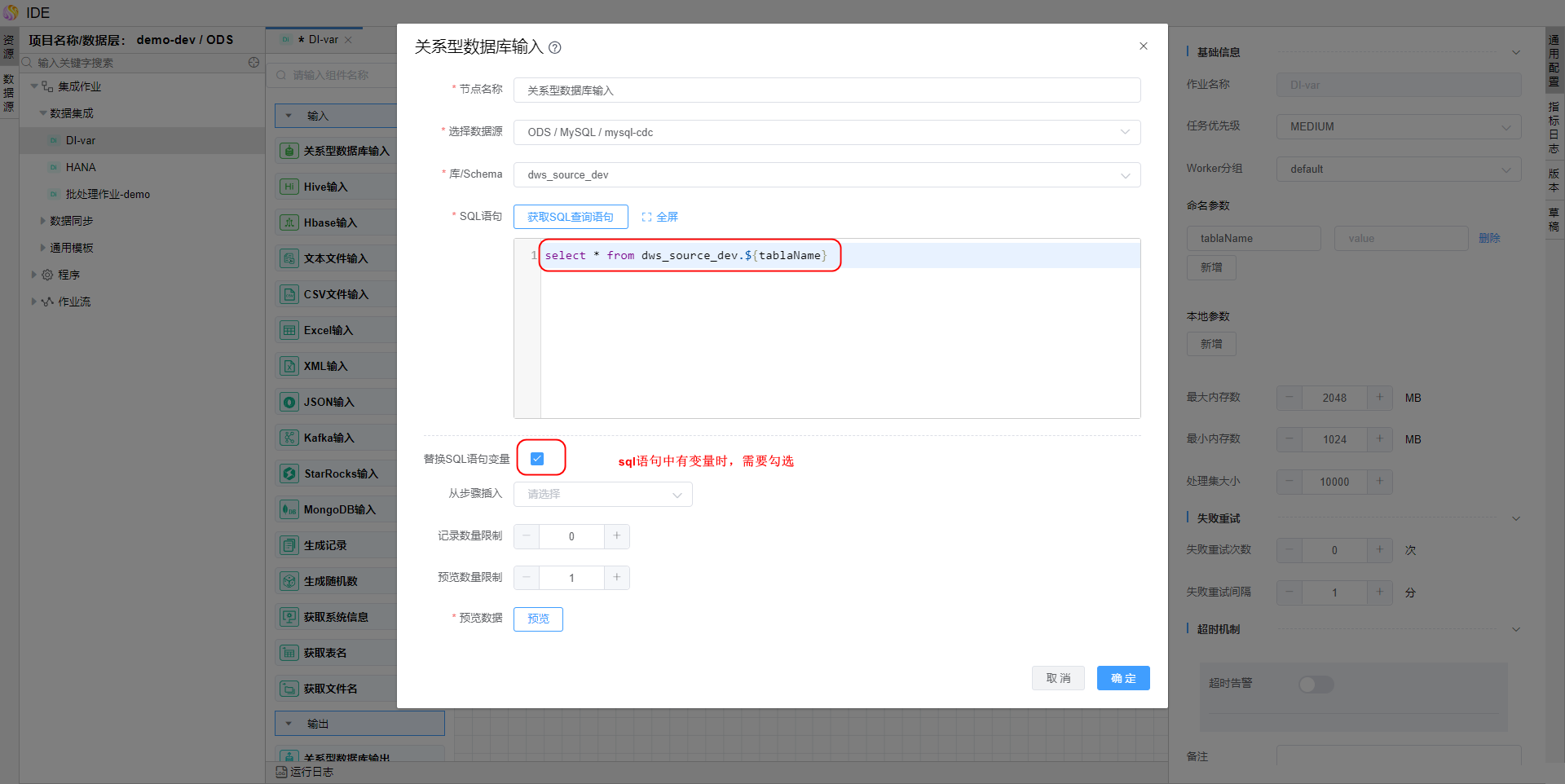

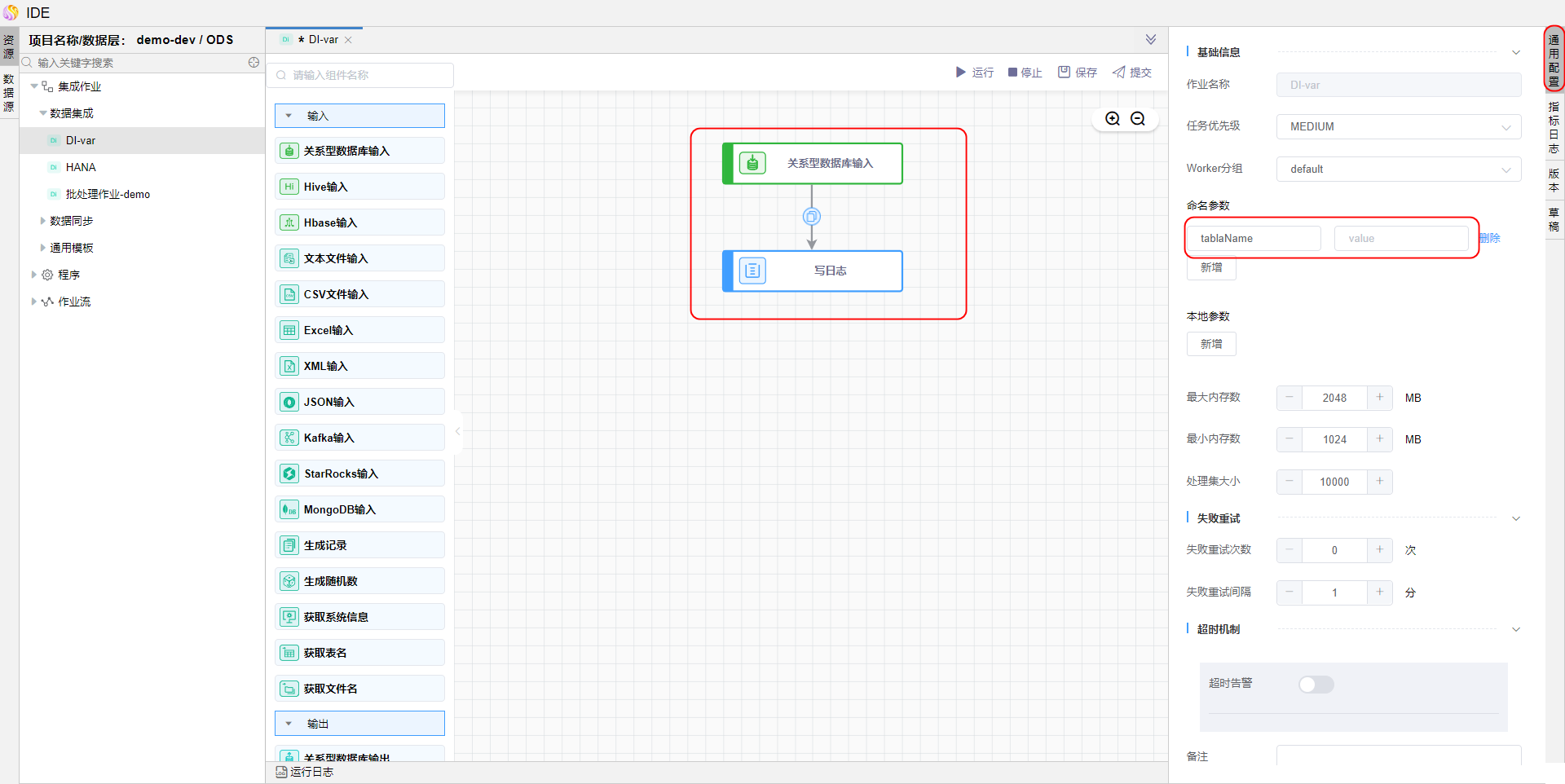

1. 在【集成作业】-【数据集成】节点下，创建转换作业“DI-var"，保存并提交，模型配置如下图。

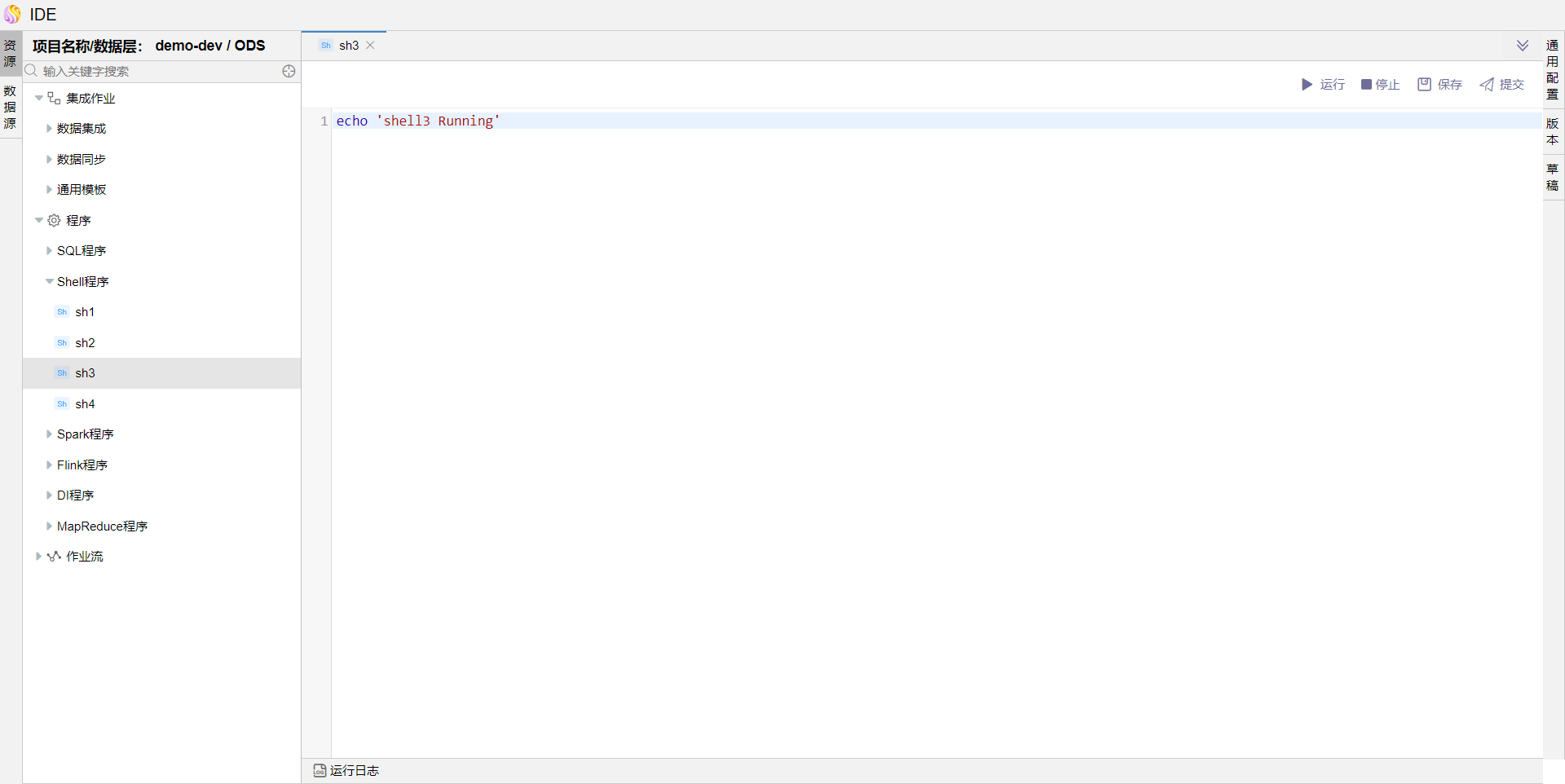

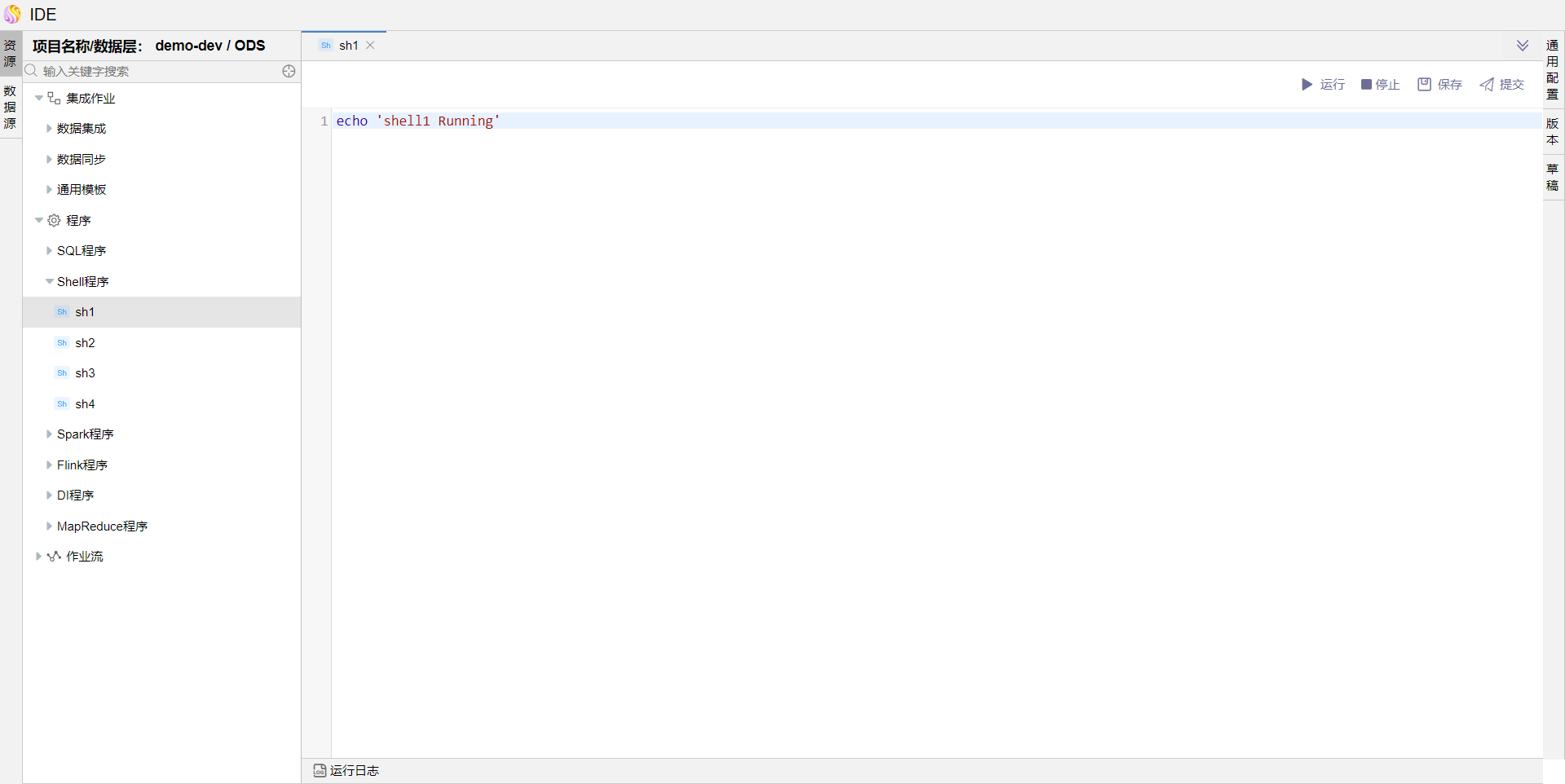

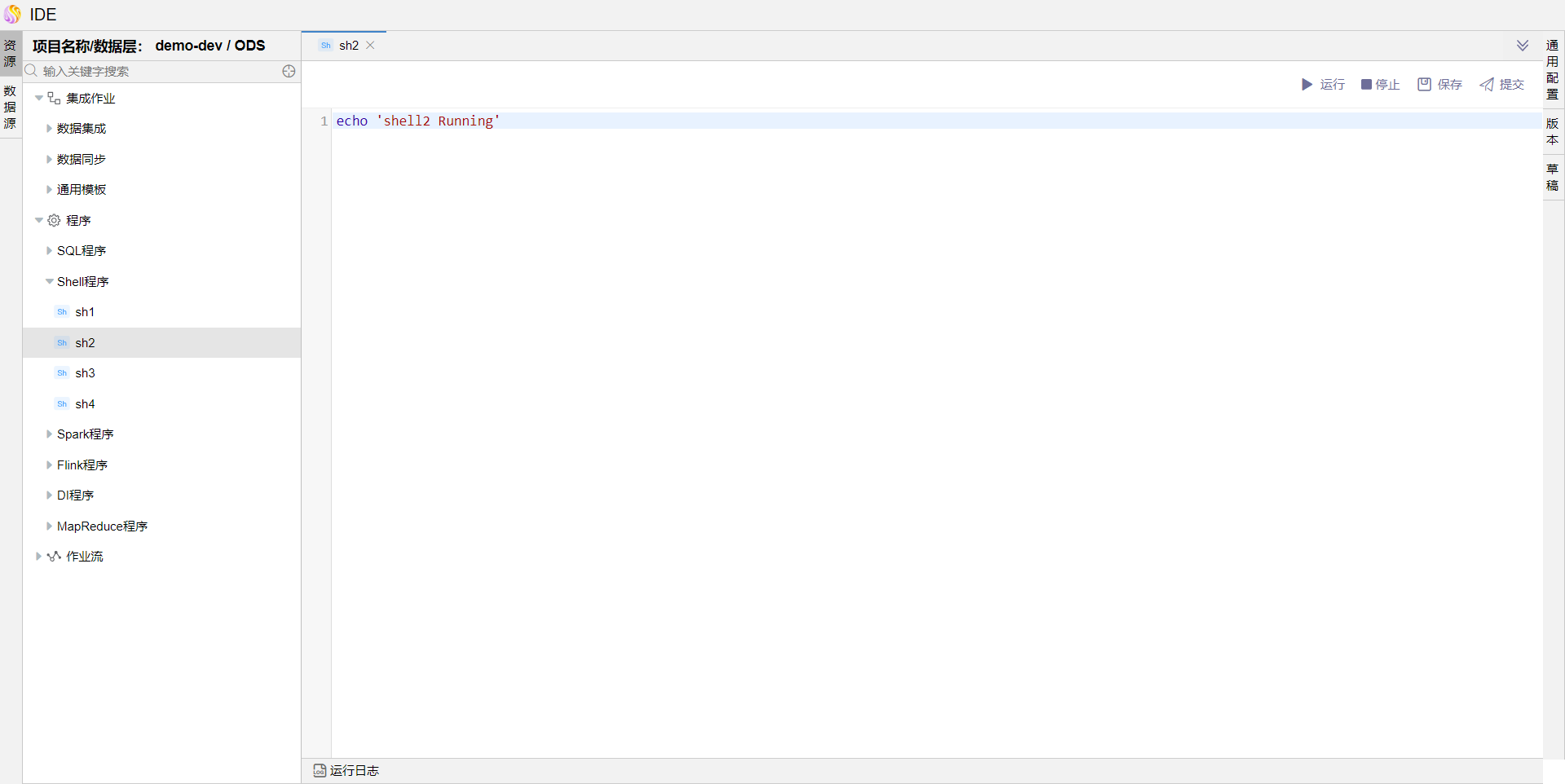

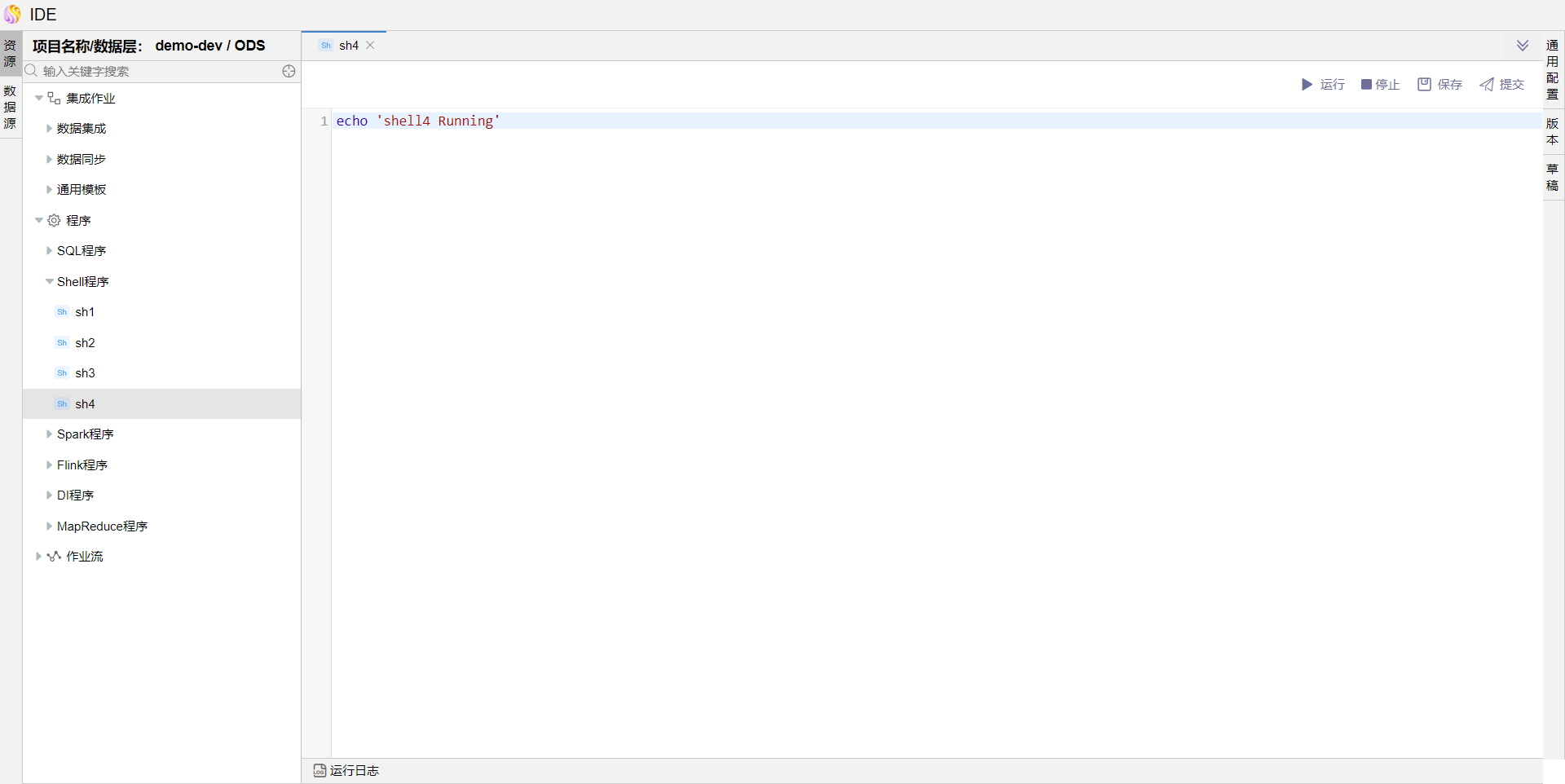

2. 在【程序】-【Shell程序】节点下，创建shell程序4个，保存并提交。









新建作业流

1. 点击资源树"作业流"节点上的【...】，选择弹出菜单【新建作业流】，填写"作业流名称"，点击【确定】按钮。

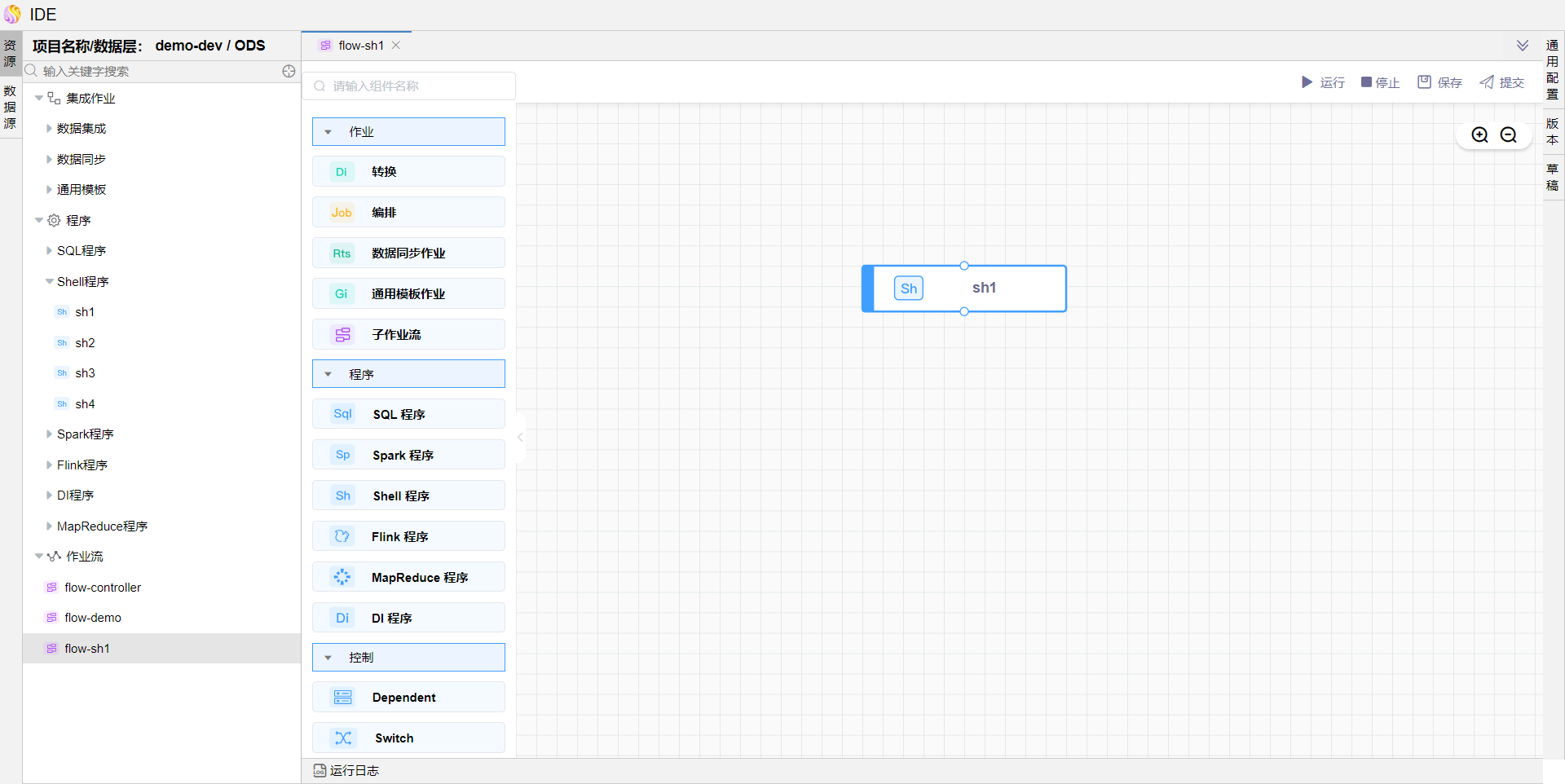

2.新建作业流flow-sh1，引用作业sh1，保存并提交作业流。

3. 新建作业流flow-controller,在通用配置中，分别设置全局参数：tableName，默认值空；var1，默认值A。

   作业流中的全局参数，在运行时会传递给所有作业节点，其中转换作业DI-var会使用tableName参数，Switch组件会使用var1参数。



   分别拖拽以下组件：

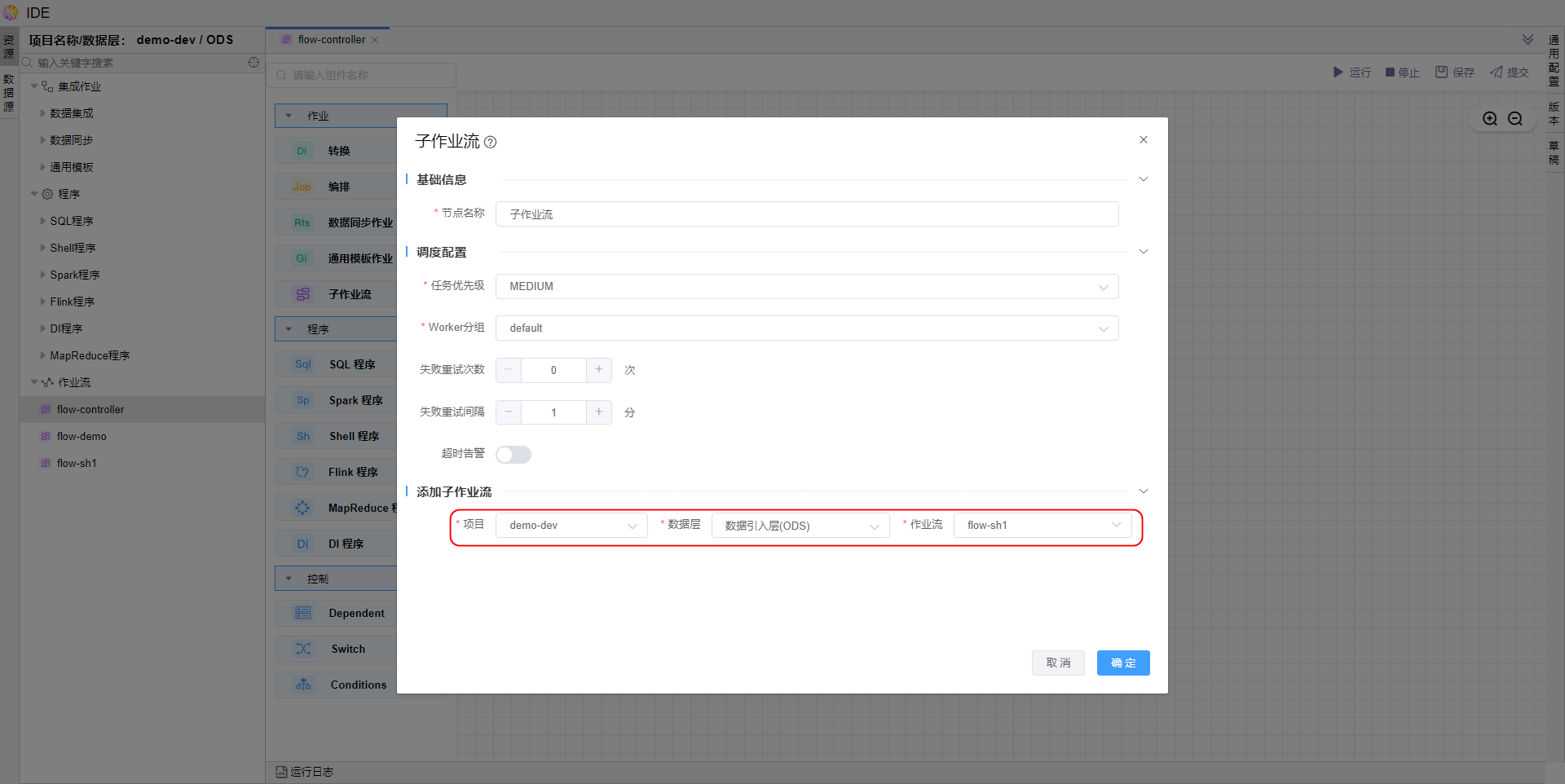

   • 【子作业流】组件引用flow-sh1

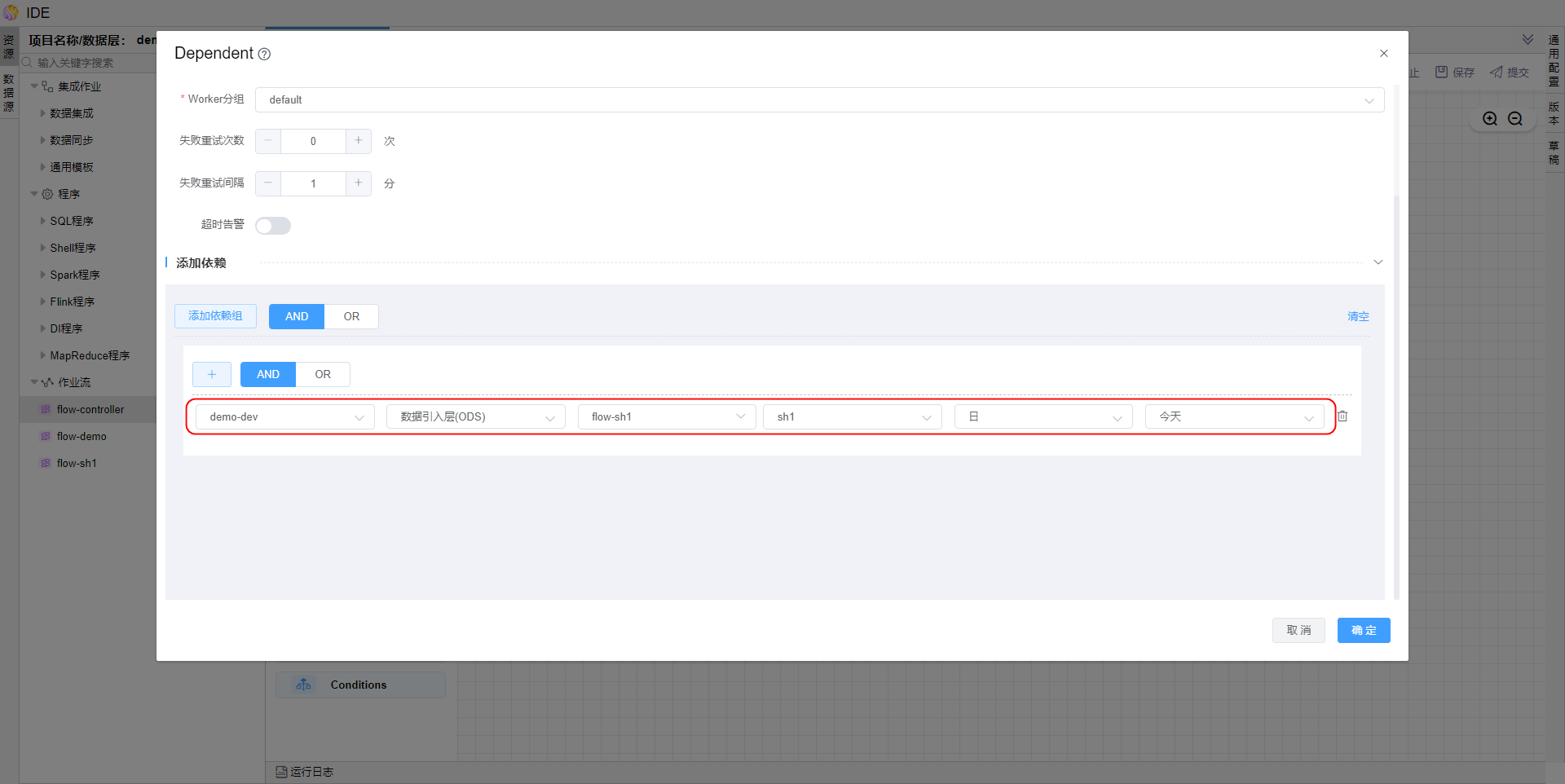

   • 【Dependent】组件，设置依赖条件为flow-sh1组件中的sh1作业当天执行成功。

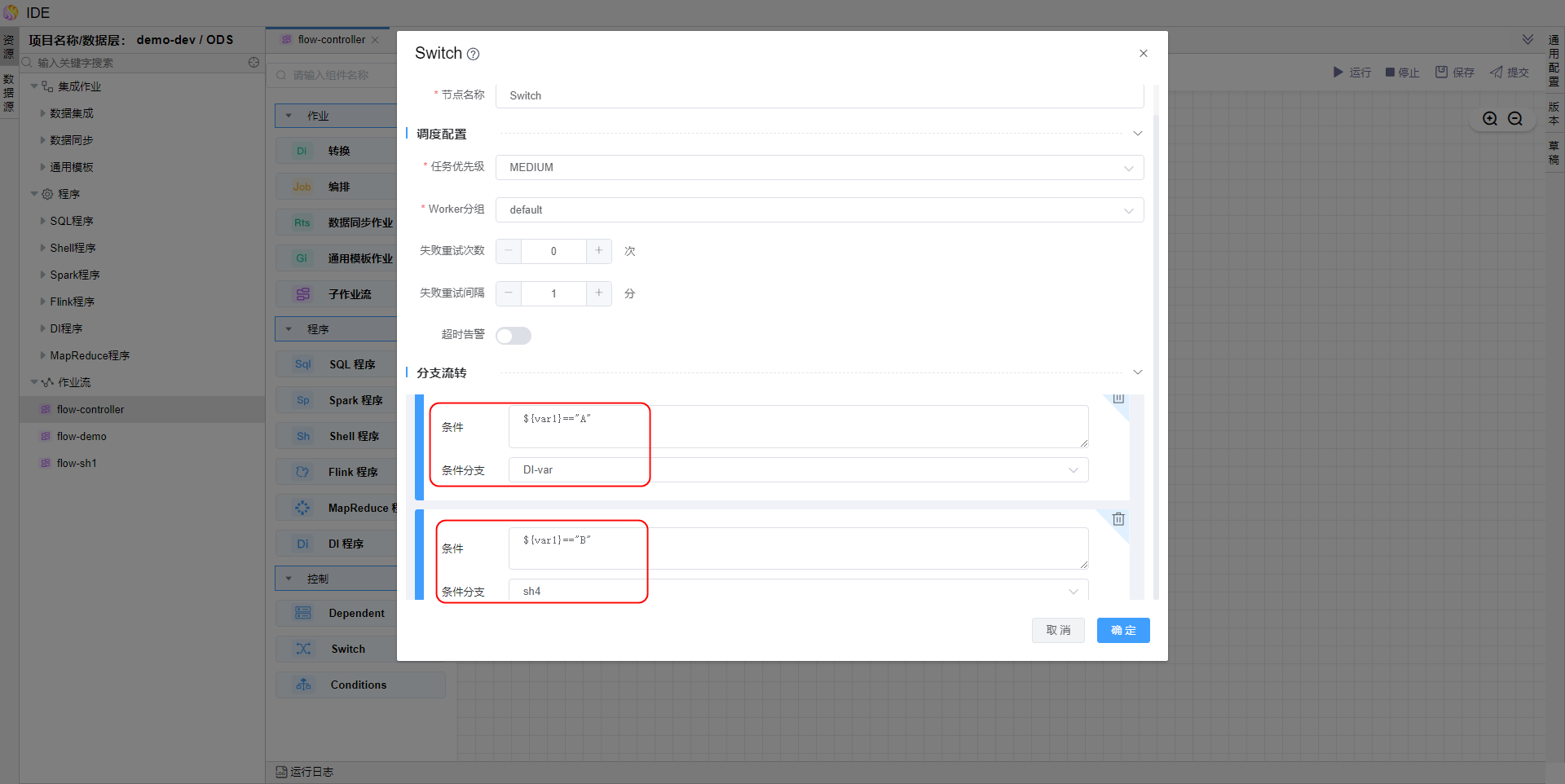

   • 【Switch】组件，后面接两个下游组件，分别为【转换】组件引用DI-var,【Shell程序】引用sh4。Switch组件设置条件判断：${var1}=="A"时，执行DI-var；${var1}=="B"时，执行sh4 。

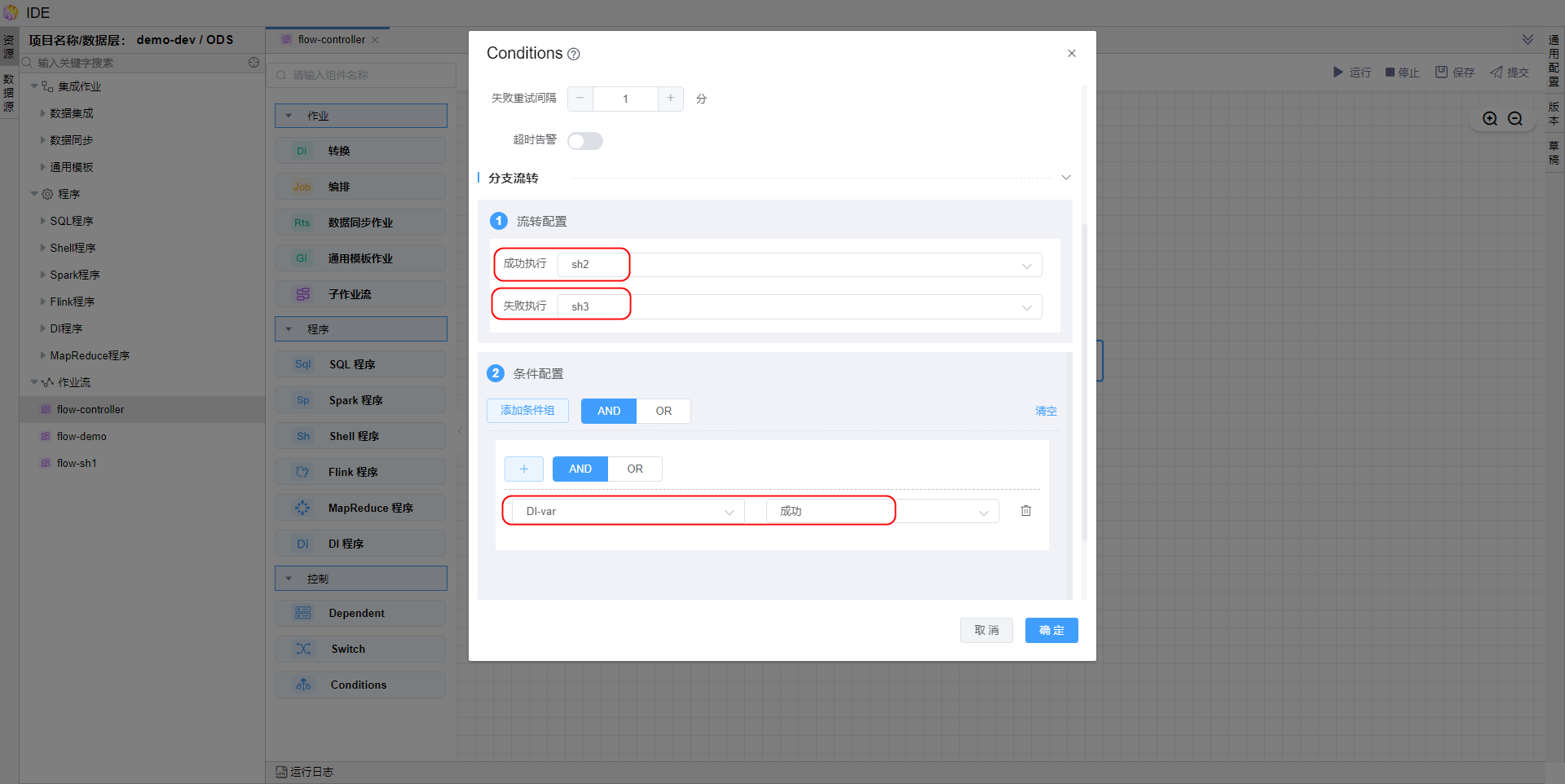

   • DI-var执行成功时，执行sh2【Conditions】组件，上游设置为DI-var,下游接组件【Shell程序】引用sh2和【Shell程序】引用sh3。当DI-var执行失败时，执行sh3。



4. 保存作业流flow-controller并提交。

调度运行

1. 在【作业调度】-【作业流管理】页面，分别点击flow-controller和flow-sh1的【上线】操作。

2. 点击flow-controller的【运行】按钮，

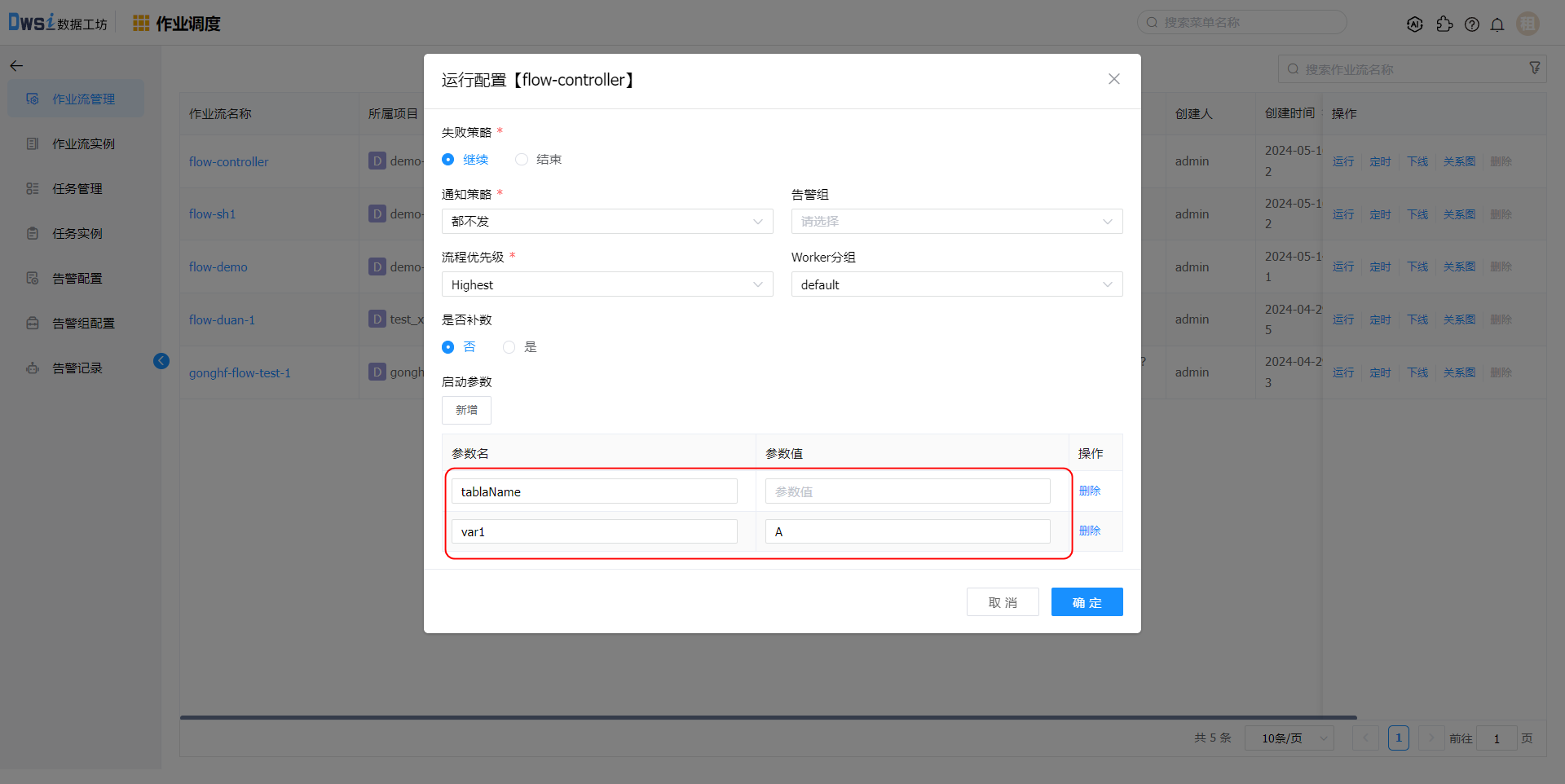

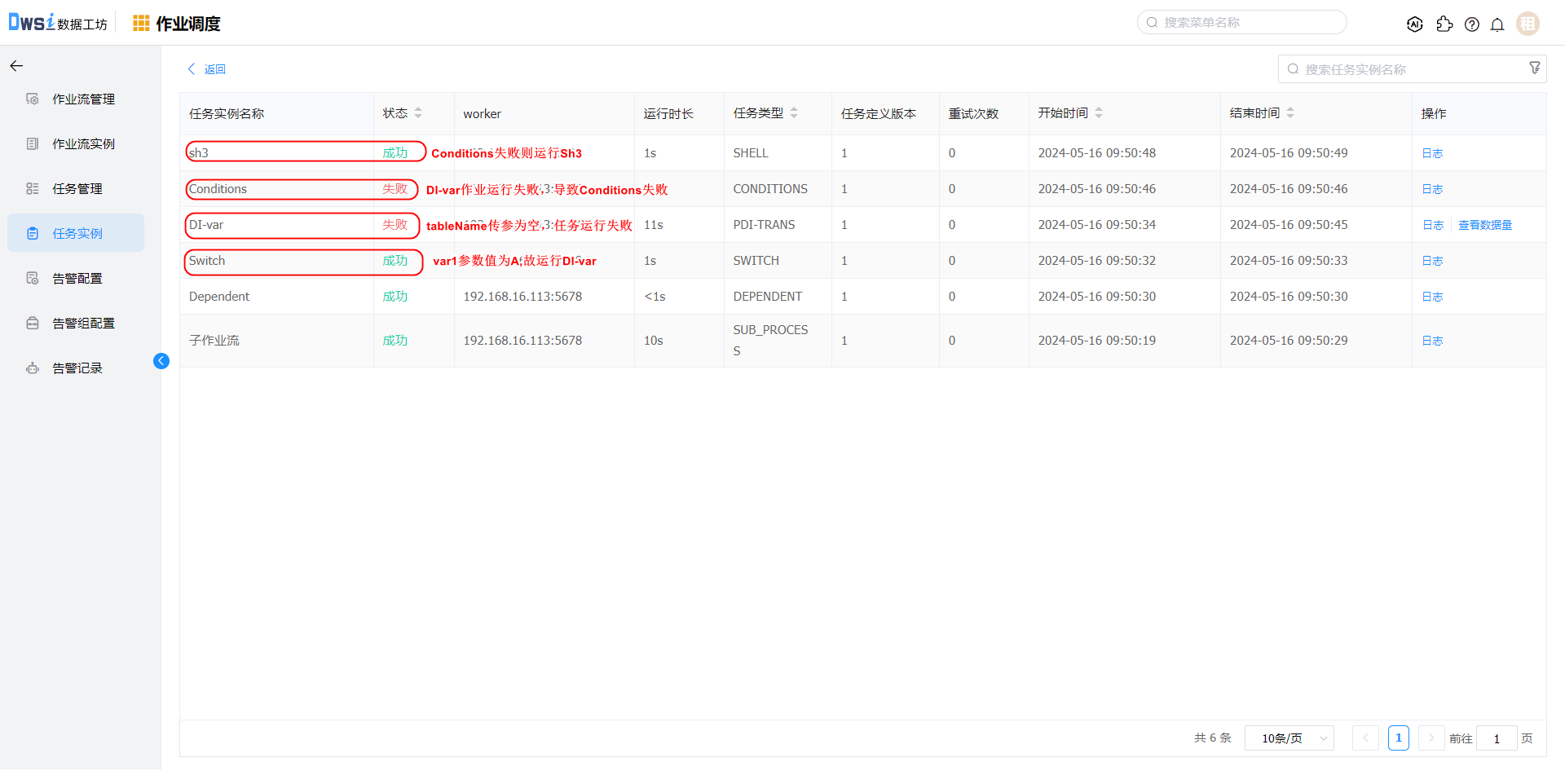

   • 运行配置页面参数保持默认，运行结果如下

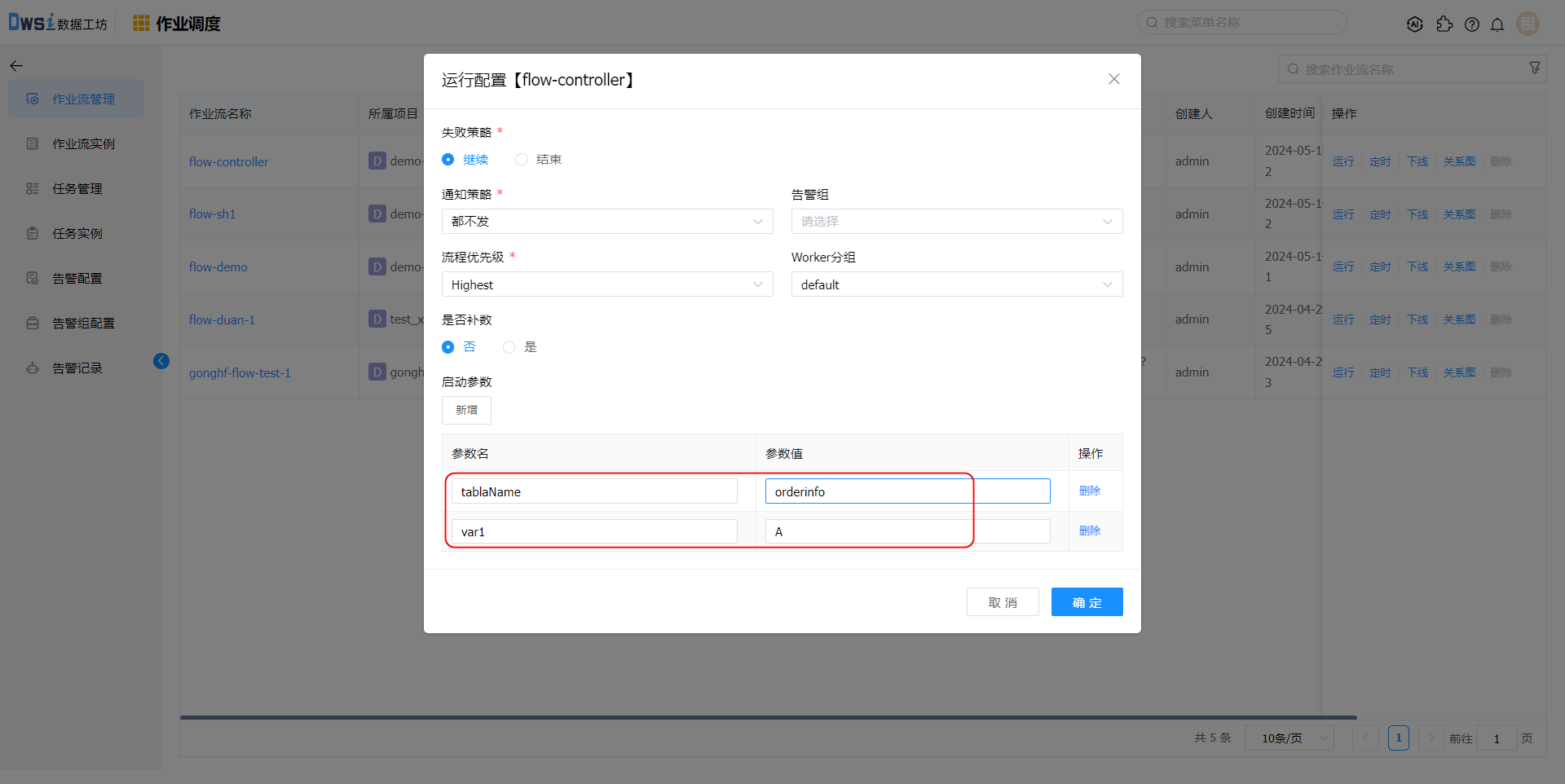

   • 运行配置页面参数，修改tableName参数值为存在的表，如orderinfo，运行结果如下





   • 运行配置页面参数，修改tableName参数值为存在的表，如orderinfo，运行结果如下
