# CDC同步关系型数据库示例

本示例主要演示从Mysql empsinfo表中实时读取数据，通过FieldMapper组件进行字段配置，去掉EMPNO字段后，将数据写入Mysql empsinfo_miggration表中。

主要步骤如下：

# 环境准备说明

增量同步与多表迁移的向导界面类似，且都支持多表增量同步。与多表迁移的不同点在于，增量同步不是一次性将数据从源表同步到目标表，而是源表的数据发生变化（增加、修改、删除）时才会同步到目标表。

⚠️ 提示：

1、源表和目标表都必须定义主键；

2、目标表不存在时，模型运行时会自动创建表，和源表结构一致；

3、目标表存在时，要确保源表与目标表的数据结构、字段类型一致，且定义主键。同时源表开启了 cdc 配置。

增量同步支持的数据源如下：

数据源类型 版本 驱动
MySQL-CDC MySQL: 5.6,5.7,8.0.x JDBC Driver: 8.0.28
PostgreSQL-CDC PostgresSQL: 9.6, 10, 11, 12, 13,14 JDBC Driver: 42.5.1
SQLServer-CDC Sqlserver: 2012, 2014, 2016, 2017, 2019 JDBC Driver: 9.4.1.jre8
MongoDB-CDC MongoDB: 3.12.11 JDBC Driver: 3.12.11
Oracle-CDC Oracle: 12c JDBC Driver: 19.3.0.0

CDC 增量同步作业需要提前对数据库进行配置，具体的配置方法如下：

# MySQL-CDC 配置

1、修改 MySQL 配置，开启 binlog 功能，并设置 binlog 格式为 row 模式。

binlog 是 MySQL 的二进制日志文件，它记录了数据库中的所有变更操作，Mysql CDC Connector 会通过 binlog 来捕获数据的变化。

参考配置如下：

[mysqld]

# ----------------------------------------------
# Enable the binlog for replication & CDC
# ----------------------------------------------

# Enable binary replication log and set the prefix, expiration, and log format.
# The prefix is arbitrary, expiration can be short for integration tests but would
# be longer on a production system. Row-level info is required for ingest to work.
# Server ID is required, but this will vary on production systems
server-id         = 223344
log_bin           = mysql-bin
expire_logs_days  = 1
binlog_format     = row

# enable gtid mode
gtid_mode = on
enforce_gtid_consistency = on

2、添加权限（如果是非 root 用户）

MySQL Binlog 权限需要三个权限 SELECT, REPLICATION SLAVE, REPLICATION CLIENT：

Select 权限代表允许从表中查看数据。

Replication client 权限代表允许执行show master status,show slave status,show binary logs 命令。

Replication slave 权限代表允许slave主机通过此用户连接master以便建立主从复制关系。

3、执行命令（如果是非 root 用户）

GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'dws'@'%' IDENTIFIED BY 'dws';

# PostgreSQL-CDC 配置

1、修改 postgresql.conf 配置文件，参考配置如下：

# 更改wal日志方式为logical（方式有：minimal、replica 、logical ）
wal_level = logical

# 更改solts最大数量（默认值为10），flink-cdc默认一张表占用一个slots
max_replication_slots = 20

# 更改wal发送最大进程数（默认值为10），这个值和上面的solts设置一样
max_wal_senders = 20

# 中断那些停止活动超过指定毫秒数的复制连接，可以适当设置大一点（默认60s，0表示禁用）
wal_sender_timeout = 180s

2、开启权限

-- 更改复制标识包含更新和删除之前值
ALTER TABLE table_name  REPLICA IDENTITY FULL;
-- 查看复制标识（为f标识说明设置成功）
select relreplident from pg_class where relname='table_name';

# SQL Server-CDC 配置

1、开启SQL Server CDC的必要条件

  • 需要开启数据库 CDC
  • 需要开启表 CDC
  • 需要开启代理服务
  • 磁盘要有足够的空间，保存日志文件
  • 表必须要有主键或者是唯一索引

2、参考文档：https://support.huaweicloud.com/intl/zh-cn/usermanual-roma/fdi-ug-202009081.html

oracle

# MongoDB-CDC 配置

1、开启Mongodb CDC的必要条件

  • MongoDB version: MongoDB version >= 4.0.
  • Cluster deployment: replica sets or sharded clusters
  • Storage Engine: WiredTiger Storage Engine.
  • Permissions:changeStream and read（执行如下语句）
use admin;
db.createRole(
    {
        role: "strole",
        privileges: [{
            resource: { db: "", collection: "" },
            actions: [
                "splitVector",
                "listDatabases",
                "listCollections",
                "collStats",
                "find",
                "changeStream" ]
        }],
        roles: [
            { role: 'read', db: 'config' }
        ]
    }
);
db.createUser(
  {
      user: 'stuser',
      pwd: 'stpw',
      roles: [
         { role: 'strole', db: 'admin' }
      ]
  }
);

2、配置 MongoDB 副本集 创建 mongo1.conf，参考配置如下：

# 端口默认
port = 27017
#数据目录
dbpath = /usr/local/Cellar/mongodb-community/7.0.0/data/db
#日志所在目录
logpath = /usr/local/Cellar/mongodb-community/7.0.0/data/logs/mongodb.log
#日志输出方式
logappend = true
# 在后台启动
fork=true
# 0.0.0.0 表示任意IP均可连接
bind_ip=0.0.0.0
#副本集名称
replSet=rs0

3、启动 MongoDB 节点，参考命令如下：

cd /usr/local/Cellar/mongodb-community/7.0.0/bin
启动命令：
mongod -f mongo.conf

4、初始化副本集

# 连接mongodb
./mongo mongodb://127.0.0.1:27017
use admin
# 设置变量
rs0= {
   _id: "rs0",
   members: [
     {
      _id: 0,
      host: "127.0.0.1:27017"
     },
    ]
 }
# 执行初始化
rs.initiate(rs0)

# Oracle-CDC 配置

1、创建空文件目录存放Oracle归档日志和用户表空间。

mkdir -p /opt/oracle/oradata/recovery_area
mkdir -p /opt/oracle/oradata/ORCLCDB
chown -R oracle /opt/oracle/***

2、启用日志归档

以管理员身份登录并启用Oracle归档日志。
sqlplus /nolog;

connect sys as sysdba;

alter system set db_recovery_file_dest_size = 10G;

alter system set db_recovery_file_dest = '/opt/oracle/oradata/recovery_area' scope=spfile;

shutdown immediate;

startup mount;

alter database archivelog;

alter database open;

ALTER DATABASE ADD SUPPLEMENTAL LOG DATA (ALL) COLUMNS;

archive log list;

3、用户赋权

以管理员身份登录，创建一个名为logminer_user的帐户，密码为“oracle”，并授予该帐户读取表和日志的权限。
CREATE TABLESPACE logminer_tbs DATAFILE '/opt/oracle/oradata/ORCLCDB/logminer_tbs.dbf' SIZE 25M REUSE AUTOEXTEND ON MAXSIZE UNLIMITED;

CREATE USER logminer_user IDENTIFIED BY oracle DEFAULT TABLESPACE logminer_tbs QUOTA UNLIMITED ON logminer_tbs;

GRANT CREATE SESSION TO logminer_user;

GRANT SELECT ON V_$DATABASE to logminer_user;

GRANT SELECT ON V_$LOG TO logminer_user;

GRANT SELECT ON V_$LOGFILE TO logminer_user;

GRANT SELECT ON V_$LOGMNR_LOGS TO logminer_user;

GRANT SELECT ON V_$LOGMNR_CONTENTS TO logminer_user;

GRANT SELECT ON V_$ARCHIVED_LOG TO logminer_user;

GRANT SELECT ON V_$ARCHIVE_DEST_STATUS TO logminer_user;

GRANT EXECUTE ON DBMS_LOGMNR TO logminer_user;

GRANT EXECUTE ON DBMS_LOGMNR_D TO logminer_user;

GRANT LOGMINING TO logminer_user;


GRANT SELECT ANY TABLE TO logminer_user;

GRANT ANALYZE ANY TO logminer_user;

# 准备数据

创建库example
创建表 empsinfo 和 empsinfo_miggration 分别作为源表和目标表，并给源表 INSERT 一些数据。

-- ---------------------------------------
-- Table structure for empsinfo
-- ---------------------------------------
DROP TABLE IF EXISTS `empsinfo`;
CREATE TABLE `empsinfo` (
  `ID` int NOT NULL,
  `NAME` varchar(10) DEFAULT NULL,
  `AGE` decimal(3,0) DEFAULT NULL,
  `EMPNO` int DEFAULT NULL,
  PRIMARY KEY (`ID`)
);

-- ---------------------------------------
-- Table structure for empsinfo_miggration
-- ---------------------------------------
DROP TABLE IF EXISTS `empsinfo_miggration`;
CREATE TABLE `empsinfo_miggration` (
  `ID` int NOT NULL,
  `NAME` varchar(10) DEFAULT NULL,
  `AGE` decimal(3,0) DEFAULT NULL,
  `EMPNO` int DEFAULT NULL,
  PRIMARY KEY (`ID`)
);

-- ----------------------------
-- Records of empsinfo
-- ----------------------------
BEGIN;
INSERT INTO `empsinfo` (`ID`, `NAME`, `AGE`, `EMPNO`) VALUES (10001, 'WARD', 25, 7521);
INSERT INTO `empsinfo` (`ID`, `NAME`, `AGE`, `EMPNO`) VALUES (10002, 'JONES', 32, 7566);
INSERT INTO `empsinfo` (`ID`, `NAME`, `AGE`, `EMPNO`) VALUES (10003, 'BLAKE', 15, 7698);
INSERT INTO `empsinfo` (`ID`, `NAME`, `AGE`, `EMPNO`) VALUES (10004, 'SCOTT', 53, 7788);
INSERT INTO `empsinfo` (`ID`, `NAME`, `AGE`, `EMPNO`) VALUES (10005, 'KING', 22, 7839);
COMMIT;

# 新建同步作业

点击数据同步上的【...】，选择弹出菜单【新建数据同步作业】，作业名称为：CDCSource-FieldMapper-JDBCSink。

# 拖拽图元

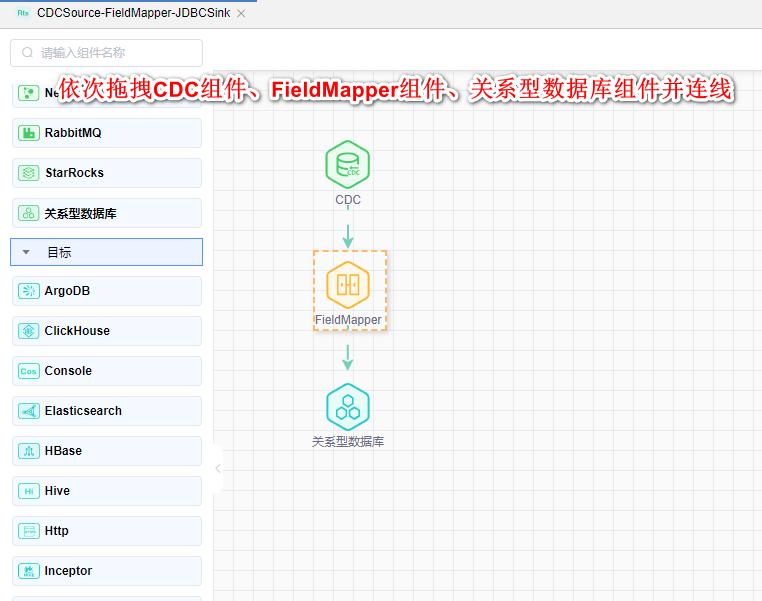

依次拖拽数据源中的CDC组件、转换中的FieldMapper组件和目标中的关系型数据库组件，依次连线。如下图所示：

cdcsource

# 配置组件属性

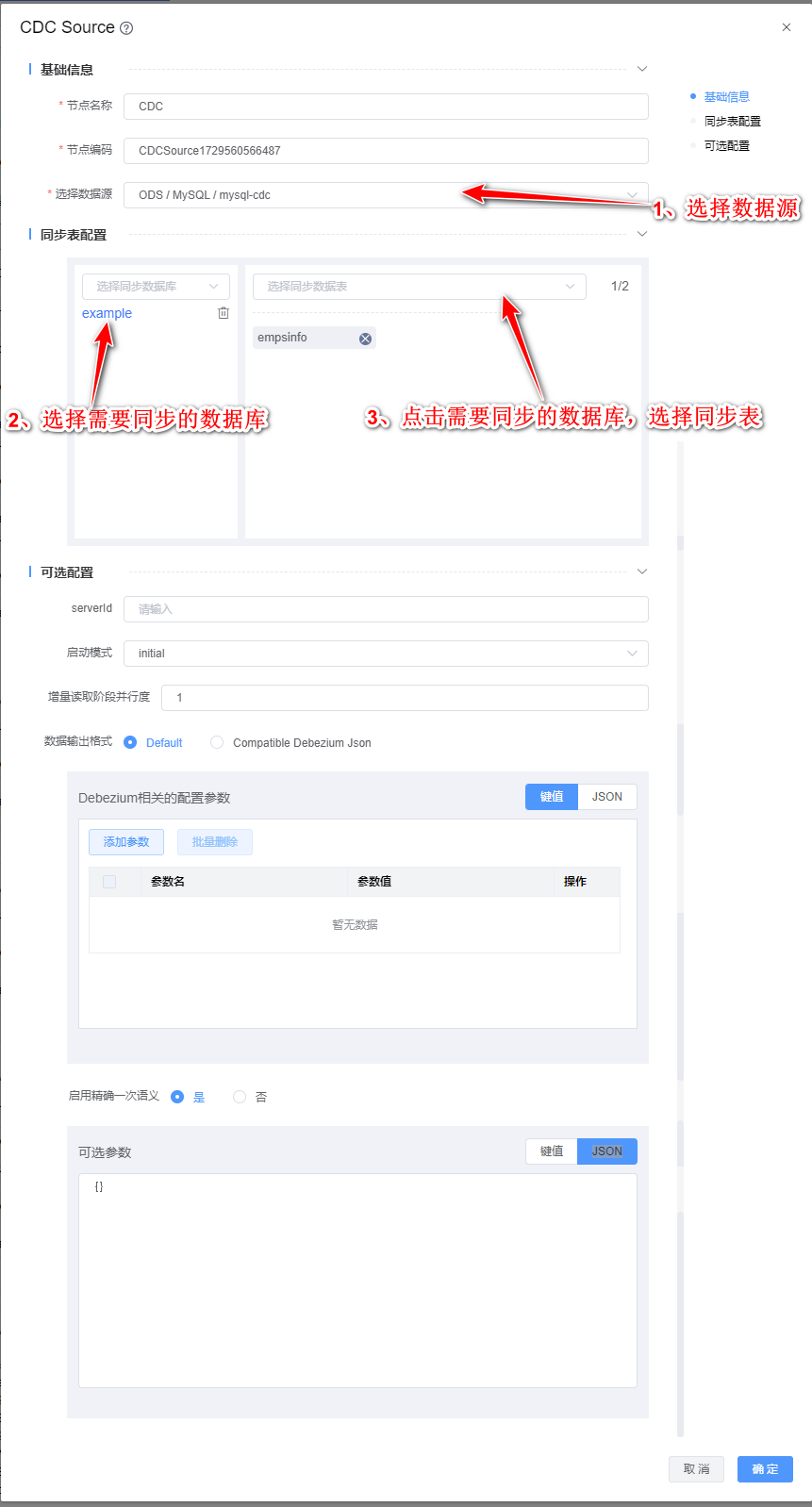

1、双击"CDC"组件，根据下图所示步骤依次配置。

cdcsource

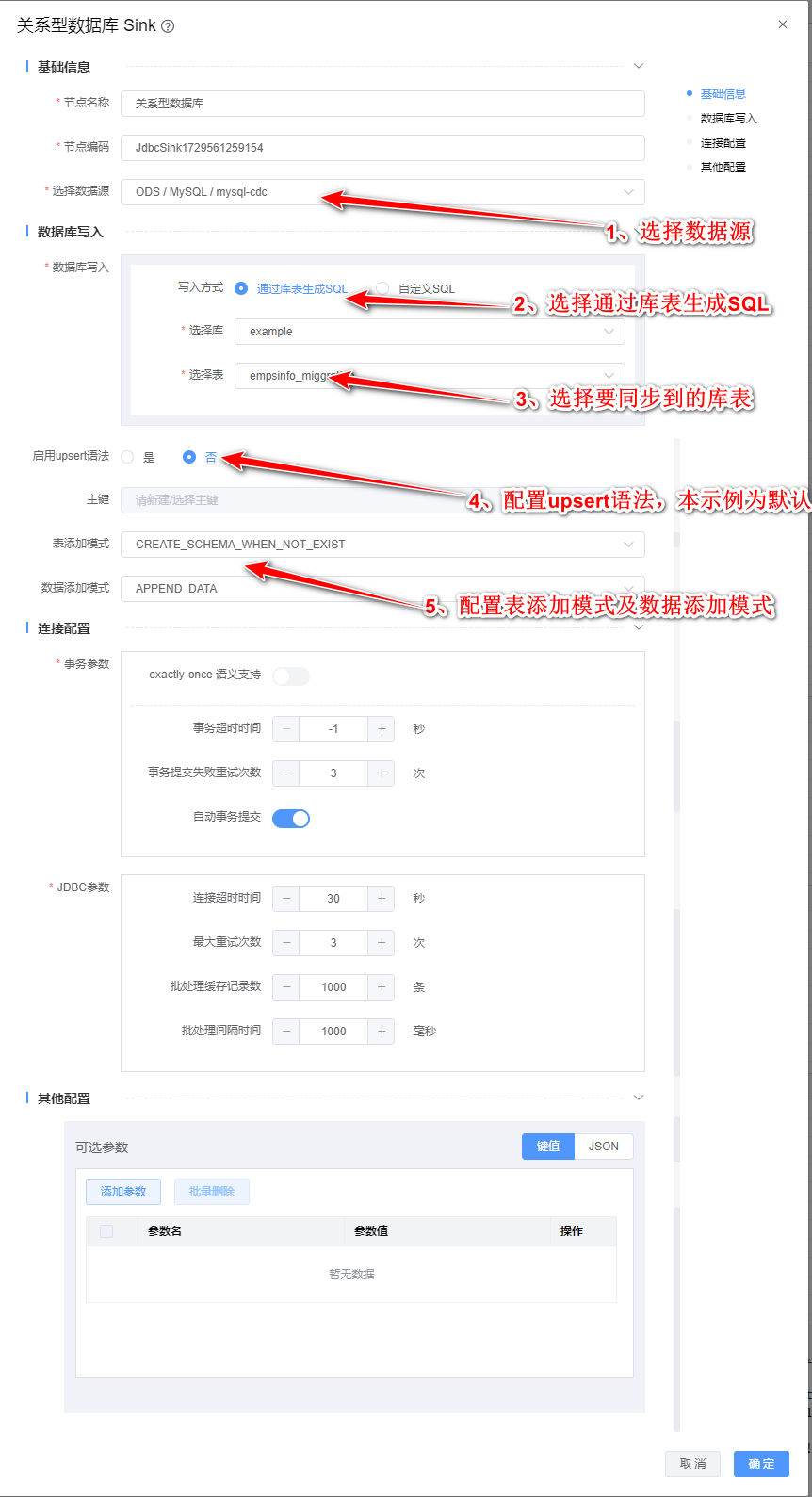

2、双击"关系型数据库"组件，根据下图所示步骤依次配置。

cdcsource

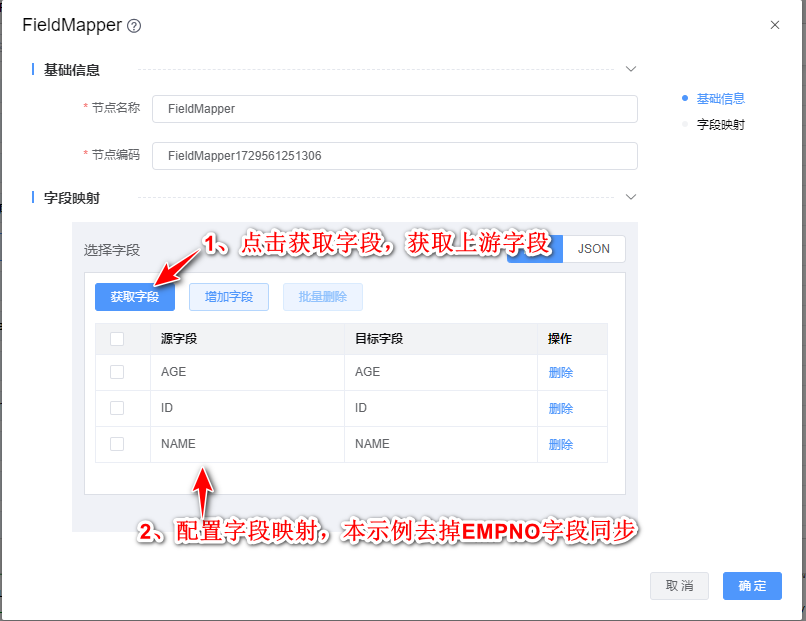

3、双击"FieldMapper"组件，根据下图所示步骤依次配置。

cdcsource

4、Ctrl+S保存该模型。

# 运行

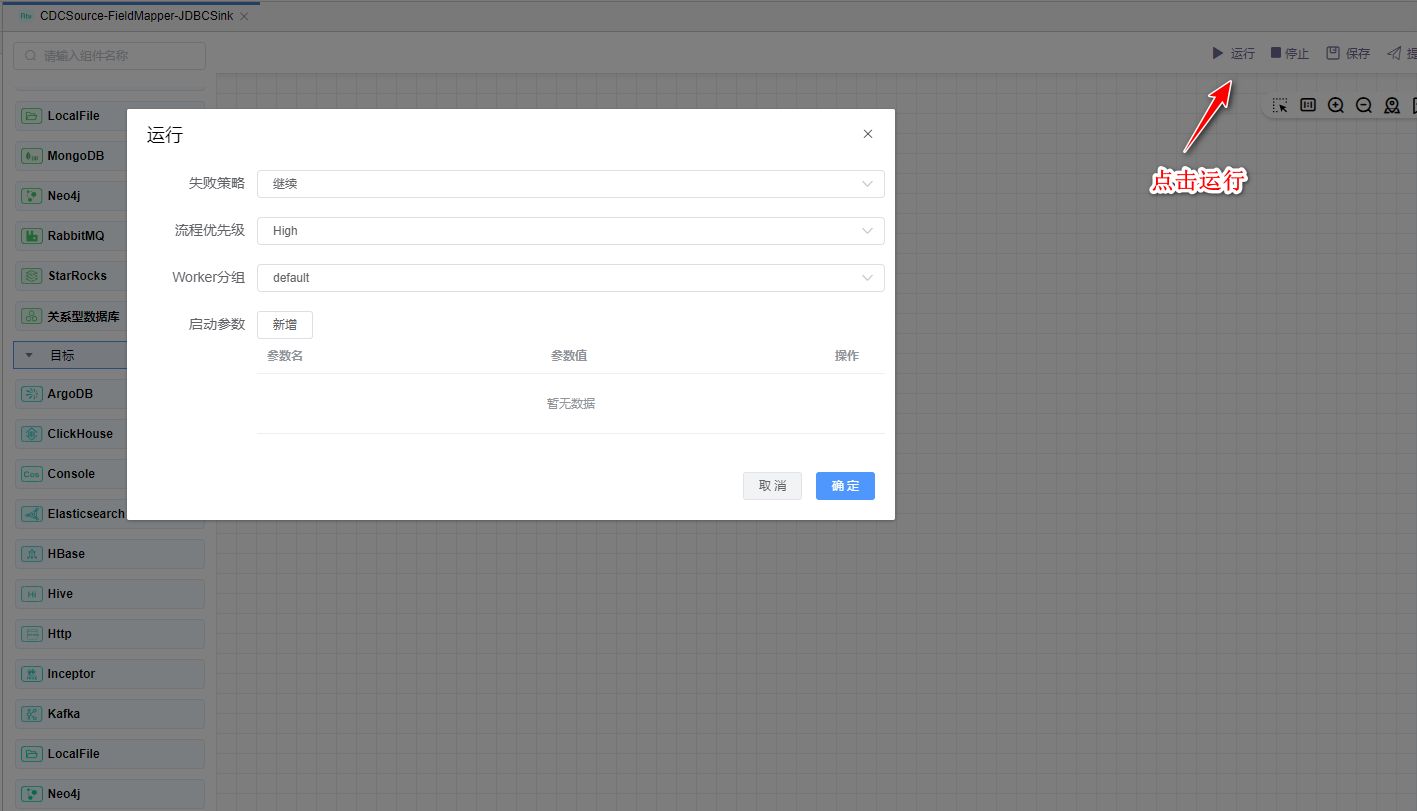

点击【运行】按钮，可以运行已经开发完毕的场景，在日志栏可以看运行日志及运行结果。

cdcsource

# 查看数据

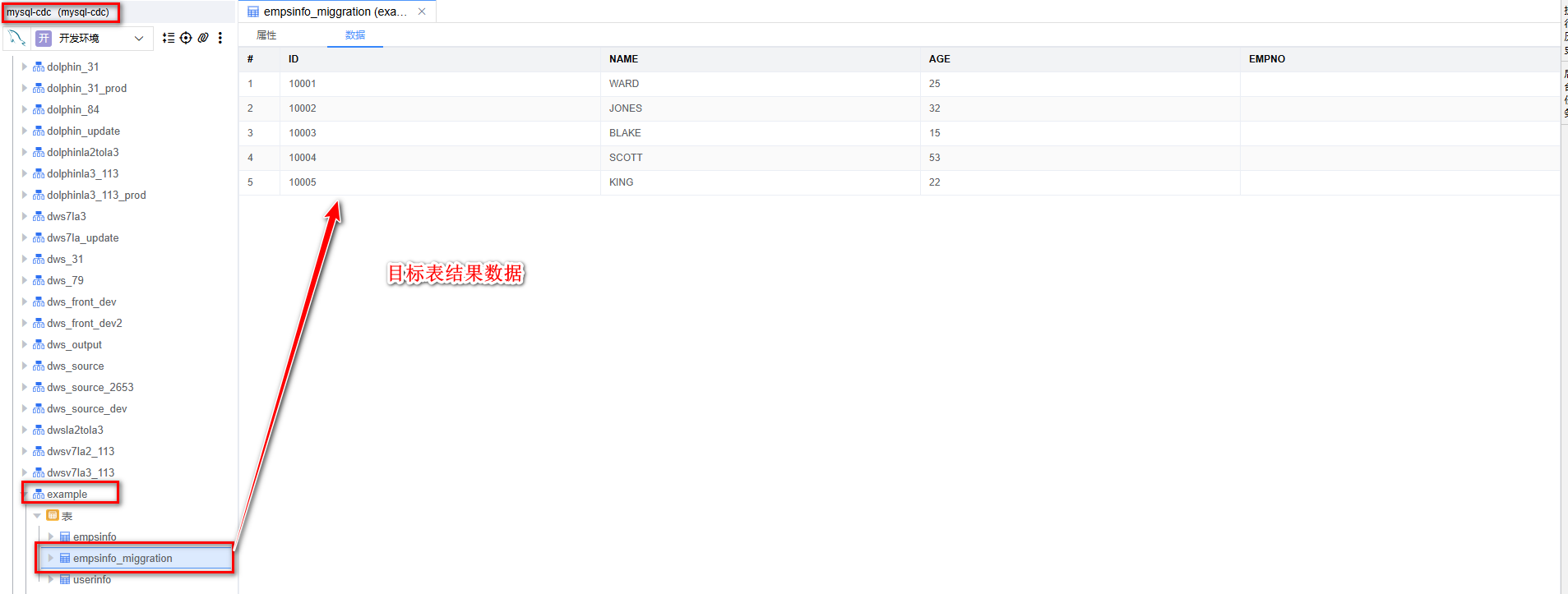

从SQL客户端中去目标表查看 empsinfo 源表数据已经同步到 empsinfo_miggration 目标表中。

cdcsource

# 提交版本

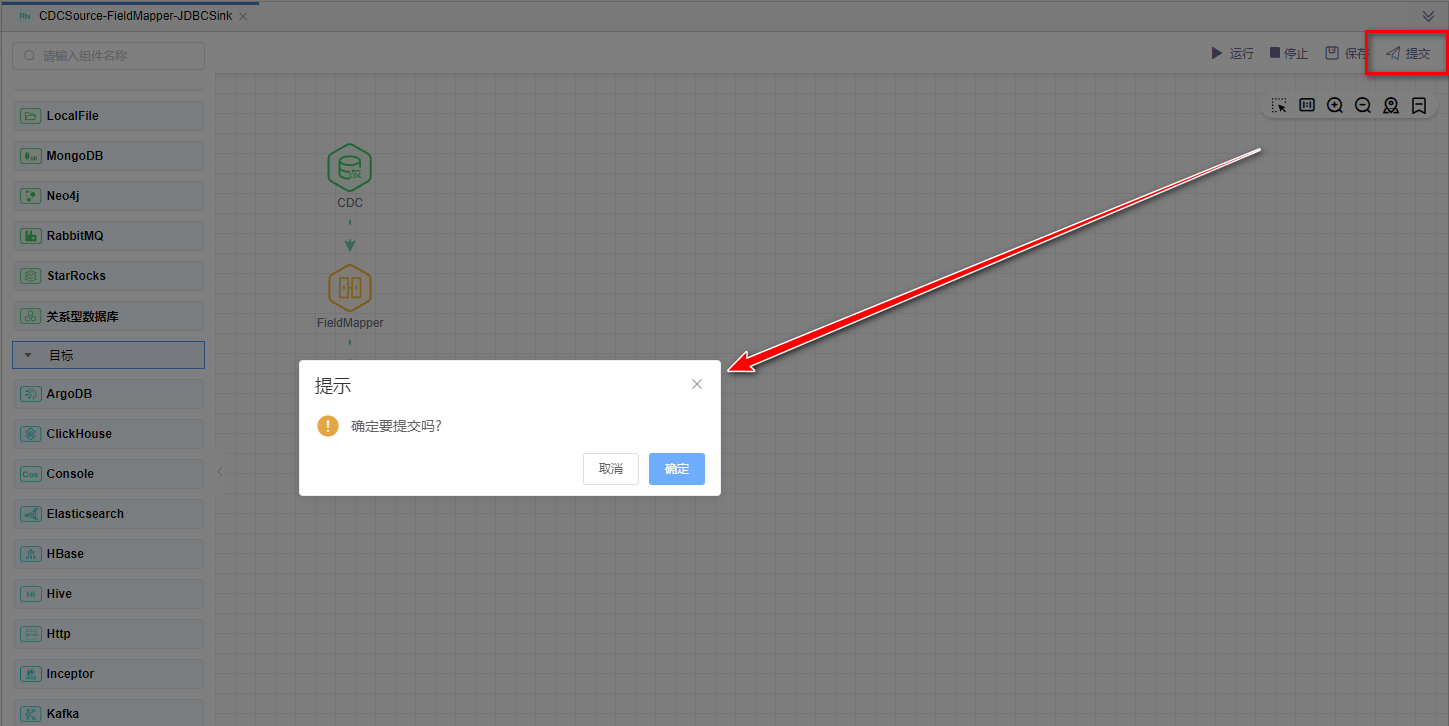

当草稿运行正常后，点击【提交】按钮可以将该版本提交到作业调度，每次修改提交都会生成新的版本，可以看到提交的历史版本，并可以随意切换版本。

提交后的版本，可以在作业调度中进行"定时"调度配置。

cdcsource
