# iPaaS-API编排处理后报文传递问题

# 问题描述

在 iPaaS 平台的 API 编排流程中，当流程通过脚本或异常线（错误处理路径）等方式处理报文后，若希望将处理后的报文传递给后续业务图元作为请求报文，或以响应报文形式输出，常会遇到以下问题：

请求报文无法正常传递
无法返回响应报文
流程报错或挂起

# 原因分析

# 消息构建

在iPaaS中，需要将各种协议的数据和报文转换为统一的消息格式，以便在系统中传递。消息构建即是通过消息构建 API 创建符合 iPaaS 消息结构的标准消息对象。详细的消息构建说明参考：消息构建 (opens new window)

# 消息结构

ESB 中传递的消息接口为 com.primeton.esb.message.ITipMessagePayload，包含以下四个部分：

ProtocolHeader：消息的协议头
MessageHeader：消息头
SystemHeader：系统头
MessagePayload：消息负载

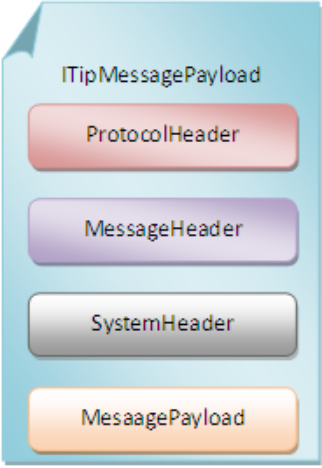

如图：

API 编排引擎在执行流程时，需要明确的符合消息结构的 输入消息（inMessage） 和 输出消息（outMessage） 作为流程的最终传递或返回结果。当流程通过脚本、异常线等方式执行后，如果没有显式构建输入或输出消息，引擎将无法确定传递内容，从而导致流程异常。

# 解决方案

# 方案一：使用脚本图元赋值

在异常线后的流程中添加 Groovy 脚本图元，通过代码构建并设置输出消息（输入消息的构建方式类似，可参考实现）。

示例代码如下：

System.out.println("error:接口异常了")
helper.echo("error:接口异常了")

import java.util.HashMap;
import com.primeton.esb.message.ITipMessagePayload;
import com.primeton.esb.message.MessageConstants;
import com.primeton.esb.message.TipMessageBuilder;

ITipMessagePayload inMessage = context.inMessage;
TipMessageBuilder builder = TipMessageBuilder.withPayload("error:接口异常了");

HashMap<String, Object> messageHeaders = new HashMap<String, Object>();
builder.setSystemHeader(MessageConstants.MESSAGE_INVOKE_TYPE, MessageConstants.REQUEST_RESPONSE);
builder.setMessageHeaders(messageHeaders);

HashMap<String, Object> ph = inMessage.getProtocolHeaders();
ph.put("$http_protocol", "http");
ph.put("$tip_protocol", "HTTP/1.1");
ph.put("$tip_method", "POST");
ph.put("$tip_timeout", 200000);
ph.put("Cache-Control", "no-cache");
ph.put("Content-Length", "0");
ph.put("Accept-Encoding", "gzip,deflate,br");
ph.put("$tip_restful", false);

builder.setProtocolHeaders(ph);

ITipMessagePayload message = builder.build();
context.outMessage = message;

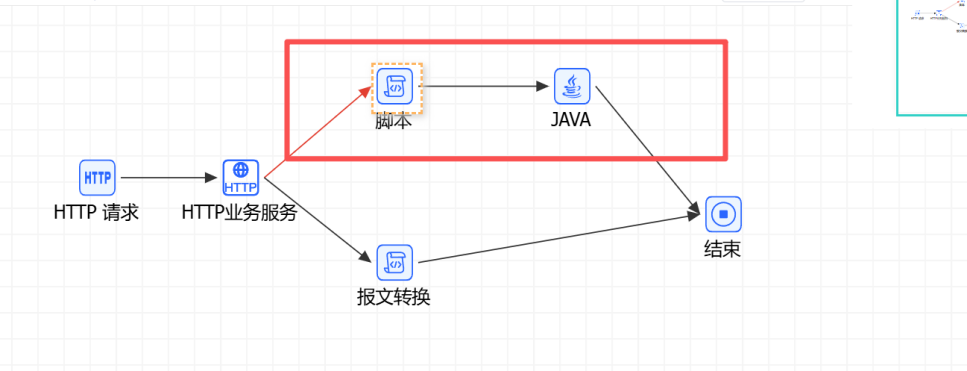

# 方案二：使用 Java 图元赋值

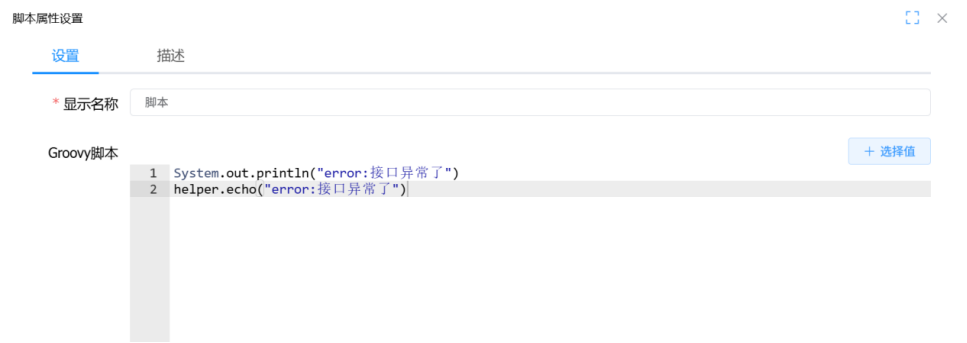

在脚本中打印异常信息，例如："接口异常了"；

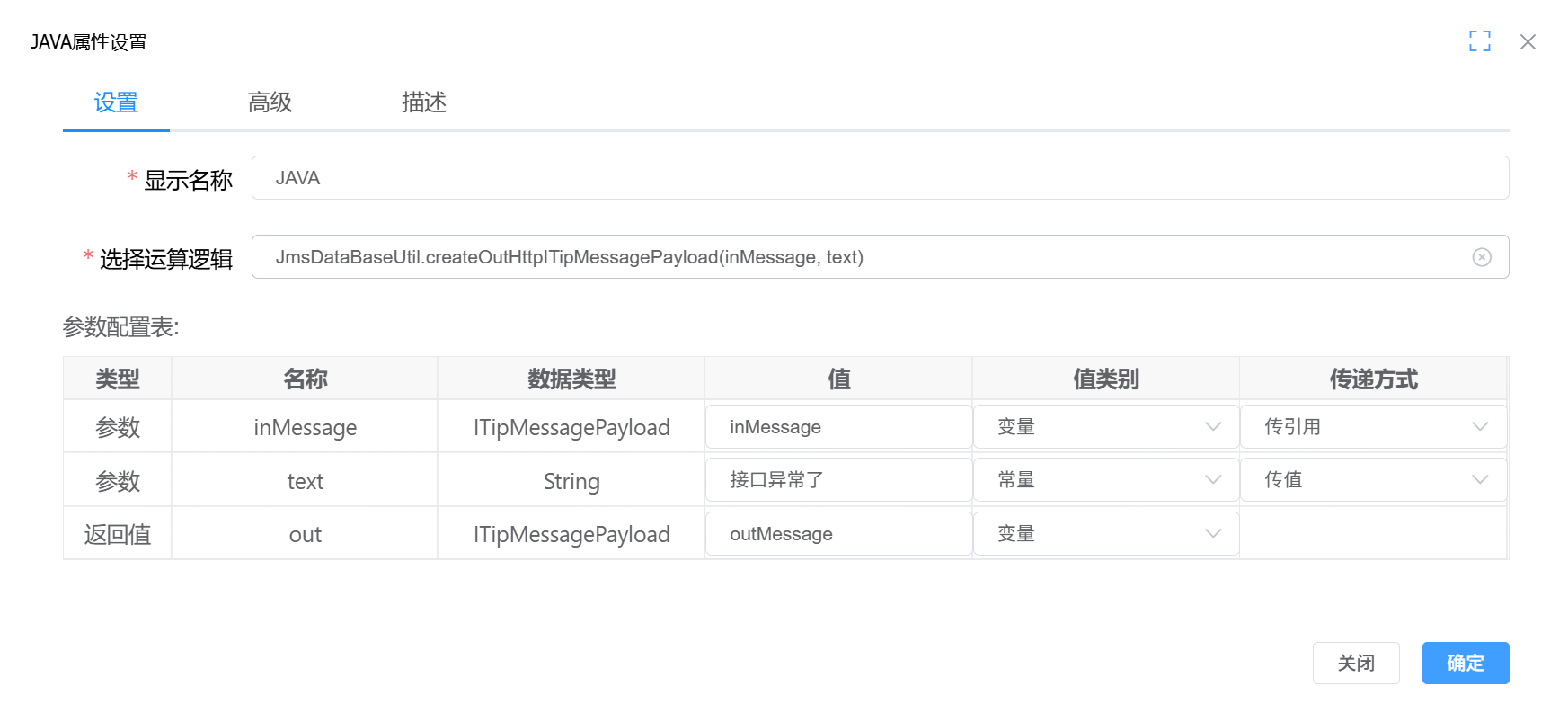

在 Java 图元 中构建响应报文，并赋值给 context.outMessage，如下图所示：
