客户通过HTTP协议接入APIGateway，通过中介服务将接入的HTTP协议转换为EJB服务。本节讲述了HTTP-EJB协议转换场景的创建过程，包括创建工程、创建HTTP和EJB协议相关的服务和运行。通过本节你将了解到如下内容：

  1. 如何创建HTTP-EJB协议转换场景；
  2. 如何在Studio中测试开发的业务逻辑；

首先准备好EJB的测试服务器，本示例采用JBoss-4.2.2.GA，并确保JBoss服务器可在远程通过IP地址访问，将相应的EJB应用jar部署在服务器中，同时将该jar包部署在APIGateway ESBServer_homelibs中；由于在使用APIGateway Studio开发相应模型的过程中，需要构造EJB远程调用方法的参数，所以在创建好工程后，需要将开发的EJB jar包导入到工程中。 本示例中通过浏览器模拟调用者，用HTTP请求到达APIGateway后会转化成为EJB协议所对应的请求服务。

# 创建工程

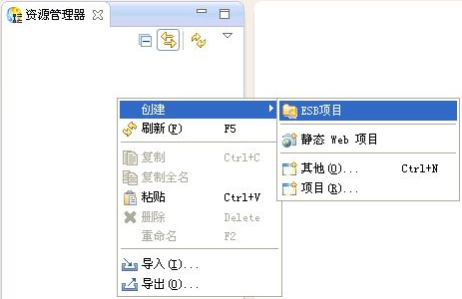

  1. APIGateway Studio，在资源管理器中，点击右键，选择"创建->ESB项目"菜单项，创建工程，如下图所示。

  2. 在工程创建向导中，填写工程的基本信息，如工程名称等，如下所示。

  3. 点击下一步，设置工程的引用库，这里使用缺省设置，如下所示。

  4. 点击"完成"按钮，完成创建工程。创建工程后，资源管理器如下所示。

  5. 至此ESB项目创建完成。

# 创建公共Module

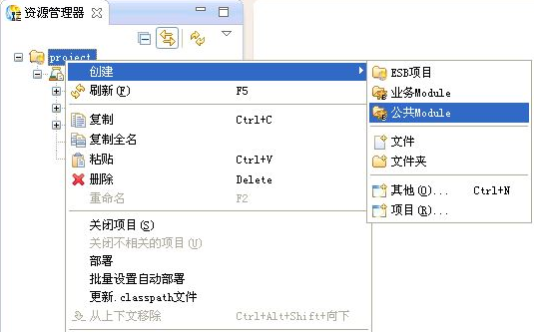

1.在资源管理器中，选中project，点击右键，选择"创建->公共Module"菜单项，创建公共Module，如下图所示。

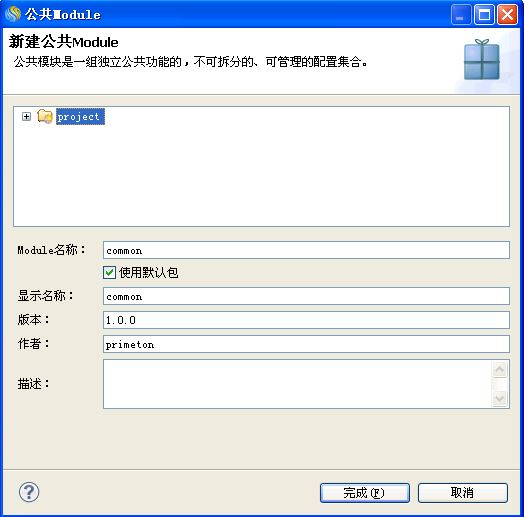

2.在"公共Module"向导中，输入公共Module的相关信息,点击"完成"按钮，创建公共Module，如下图所示。

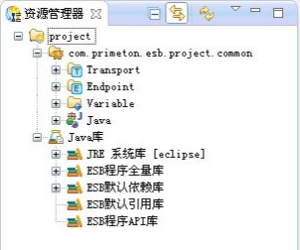

  1. 公共Module创建完毕，展开新创建的公共Module，如下所示。

# 创建Http Transport

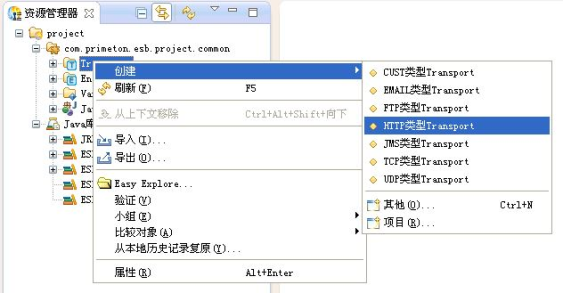

1.在资源管理器中，选中新建的公共Module中的"Transport"，点击右键，选择"创建->Http类型Transport"菜单项，创建HttpTransport，如下图所示。

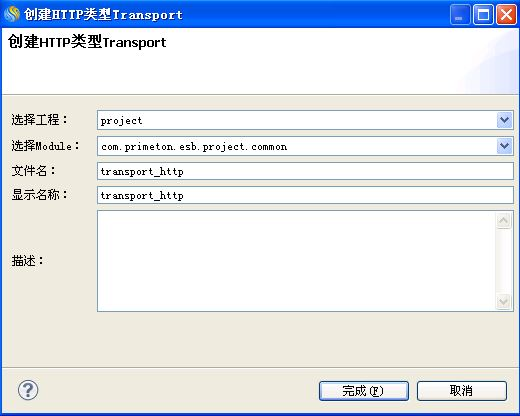

2.在"创建Http类型Transport"向导中，输入HttpTransport的相关信息，点击"完成"按钮，创建HttpTransport。

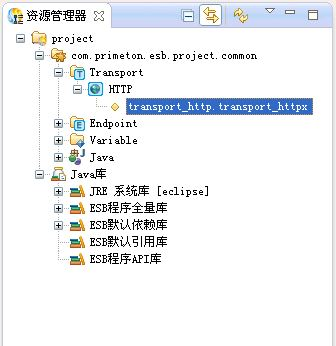

3.HttpTranport创建完毕，展开新创建的HttpTranport，如下所示。

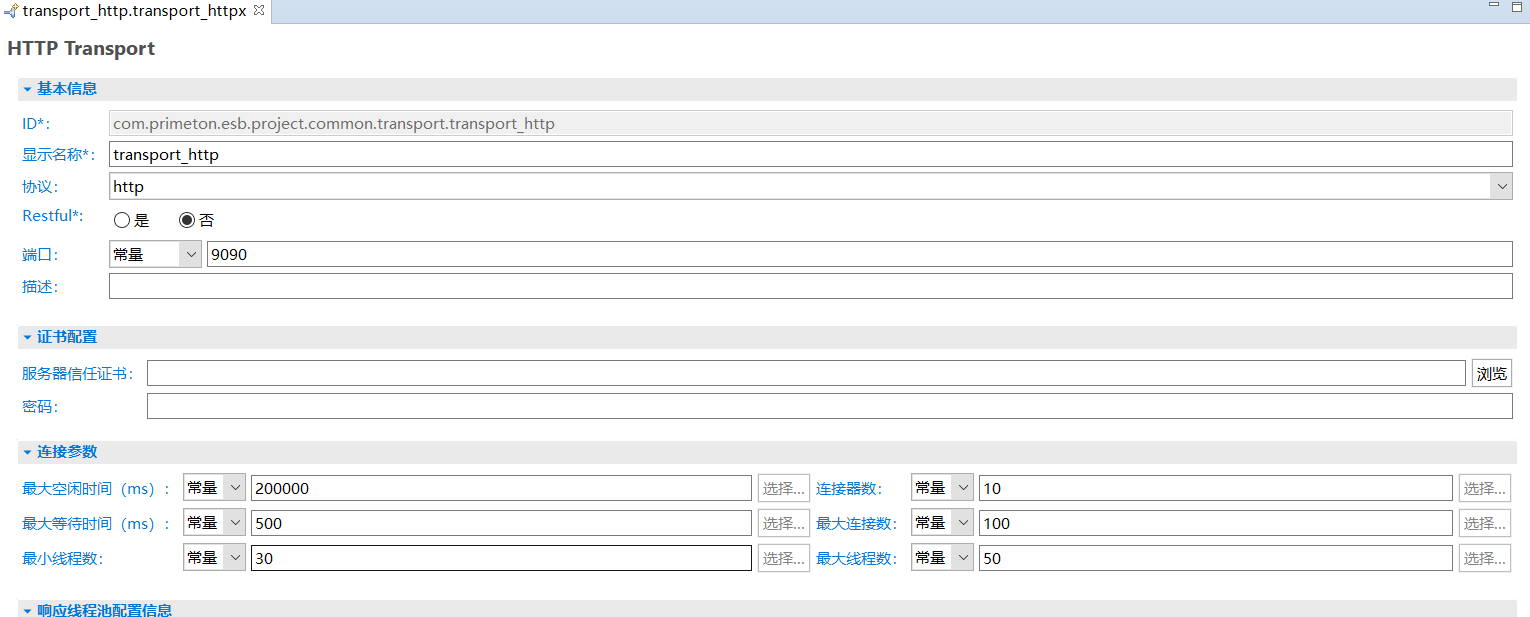

  1. 打开该文件后，可以修改默认值，在此我们不做修改，如下图所示。
    image2020-7-10 16:46:47.png

# 创建EJB Endpoint

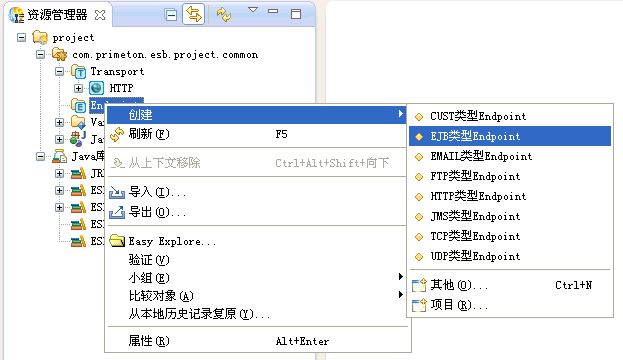

  1. 在资源管理器中，选中新建的公共Module中的"Endpoint"，点击右键，选择"创建->EJB类型Endpoint"菜单项，创建EJBEndpoint，如下图所示。

2.在"创建EJB类型Endpoint"向导中，输入EJBEndpoint的相关信息，点击"完成"按钮，创建EJBEndpoint，如下图所示。

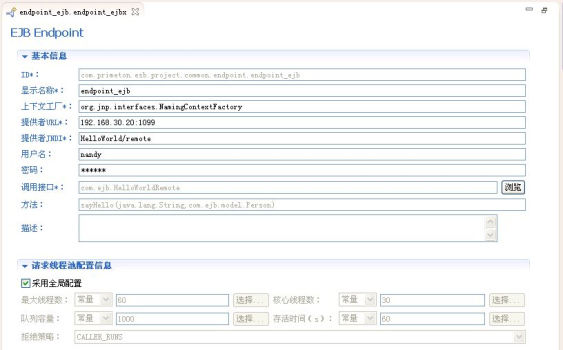

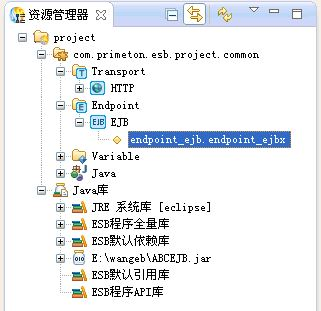

  1. 打开该文件后，可以修改默认值，在此我们不做修改，如下图所示。
参数名称 参数描述
上下文工厂 不同的EJB server需要配置不同的工厂串
提供着URL EJB Server的地址和端口
提供着JNDI EJB调用的JNDI
用户名 EJB Server的口令（如果安全要求强制）
密码 EJB Server的登陆密码，（如果安全要求强制）
调用接口 EJB对应的jar包所调用的远程接口
方法 EJB对应的jar包所调用的远程方法

# 创建业务Module

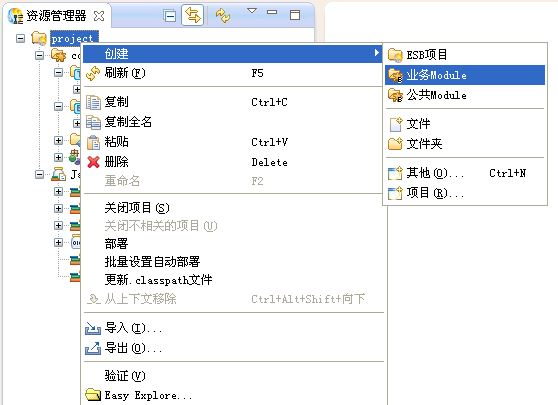

  1. 在资源管理器中，选中project，点击右键，选择"创建->业务Module"菜单项，创建业务Module，如下图所示。

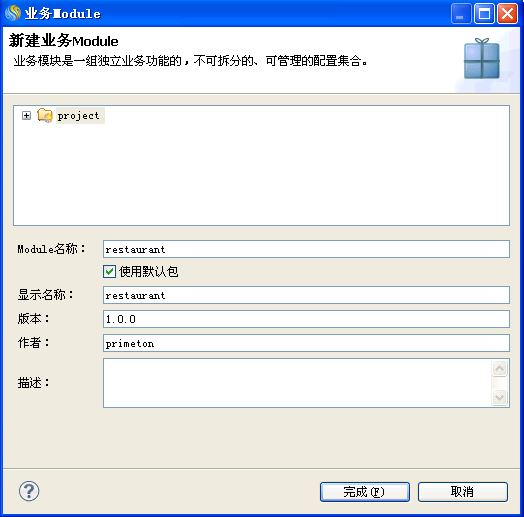

  2. 在"业务Module"向导中，输入业务Module的相关信息,点击"完成"按钮，创建业务Module，如下图所示。

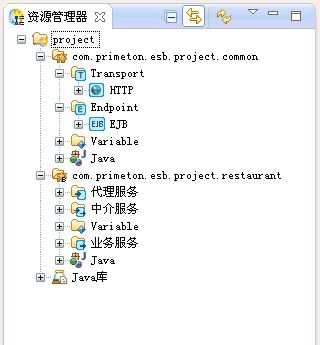

  3. 业务Module创建完毕，展开新创建的业务Module，如下所示。

# 创建EJB业务服务

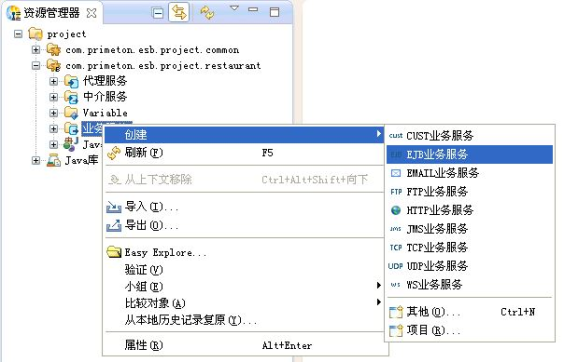

  1. 在资源管理器中，选中新建的业务Module中的"业务服务"，点击右键，选择"创建->EJB业务服务"菜单项，创建EJB业务服务，如下图所示。

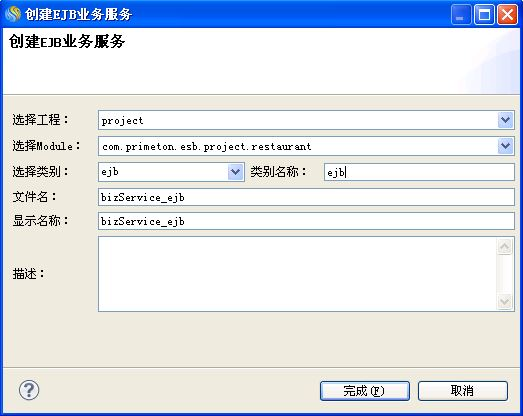

  2. 在"创建EJB业务服务"向导中，输入相应的信息，点击"完成"按钮，完成EJB业务服务的创建，如下图所示。

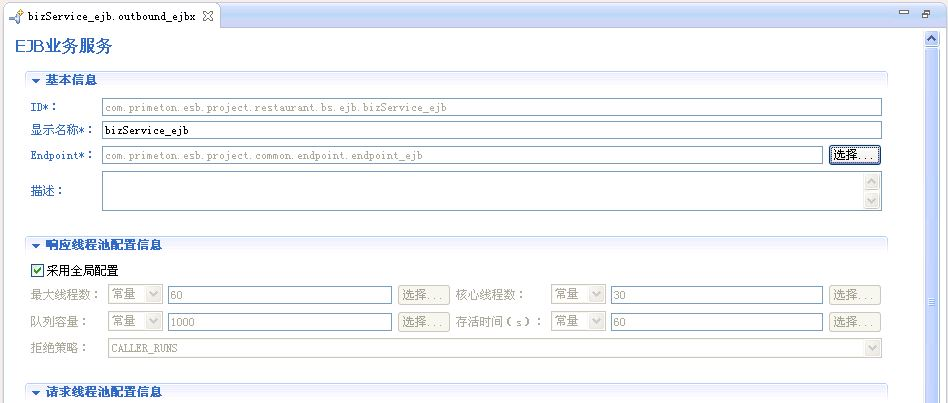

  3. 编辑生成的EJB业务服务的文件。选择刚刚创建的EJBEndpoint，如下图所示。

# 创建JAVA方法

  1. 创建Java方法。在资源管理器中右键点击业务Module中的Java，选择"创建->类" 菜单项，如下图所示。

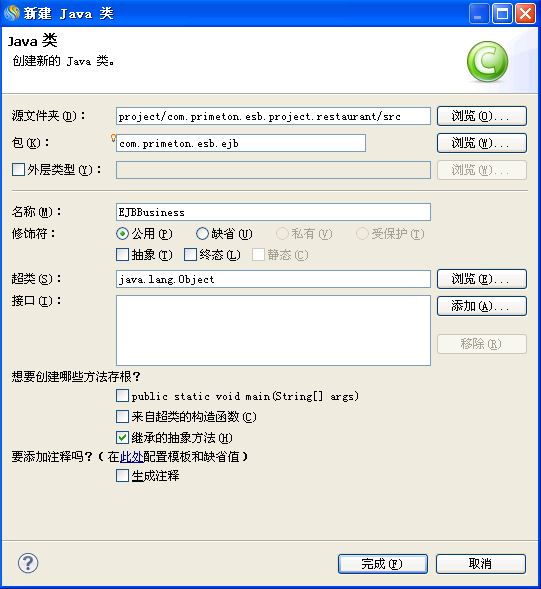

2.在弹出的"新建Java类"向导中输入相应信息后，点击"完成"按钮即可，如下图所示。

3.完整的EJBBusiness代码如下所示。


package com.primeton.esb.ejb;
import com.ejb.model.Address;
import com.ejb.model.Person;
import com.primeton.esb.message.ITipMessagePayload;
import com.primeton.esb.message.TipMessageBuilder;
public class EJBBusiness{
public ITipMessagePayload convertBusiness(ITipMessagePayload msg){
Object [] a = new Object[2];
a[0] = "nandy+abc";
Address add = new Address("山西省", "西安市", "高新区", "唐延路", "710075");
Person p = new Person("王三三","03E10917",add);
a[1]= p;
msg.getMessagePayload();
TipMessageBuilder<Object[]> mBuilder = TipMessageBuilder.withPayload(a);
mBuilder.copySystemHeaders(msg.getSystemHeaders());// 放置系统头
mBuilder.setMessageHeaders(msg.getMessageHeaders());// 设置消息头
mBuilder.setProtocolHeaders(msg.getProtocolHeaders());// 设置协议头
ITipMessagePayload newPayload = mBuilder.build();// 构建出ITipMessagePayload
return newPayload;
}
}

代码解析： 本段源代码的主要功能是构造EJB调用远程方法的参数值，由于远程接口的参数类型为String和Person(自定义类型)，所以我们在方法开始构造对象数组a[2]，这里注意，参数放入数组的顺序应该和方法中参数类型的排列顺序相同。

# 创建中介服务

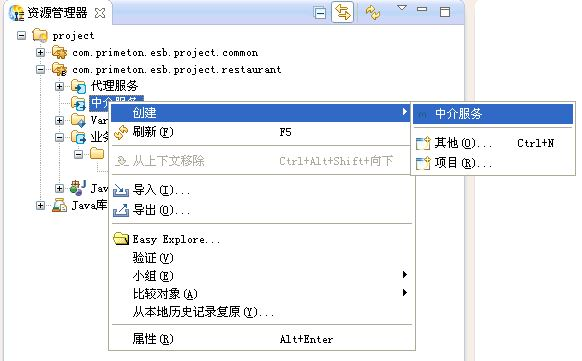

  1. 在资源管理器中，选中新建的业务Module的"中介服务"项，点击右键，选择"创建->中介服务"菜单项，创建中介服务，如下图所示。

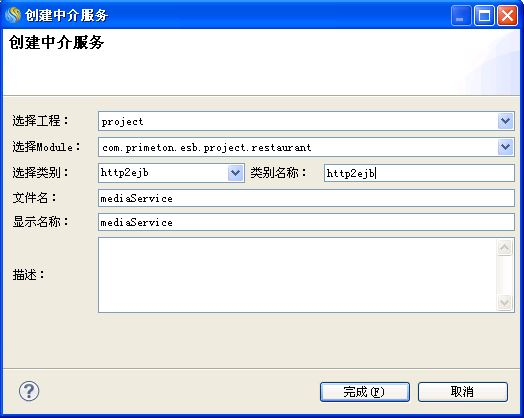

  2. 在"创建中介服务"向导中，输入相应的信息，点击"完成"按钮，如下图所示。

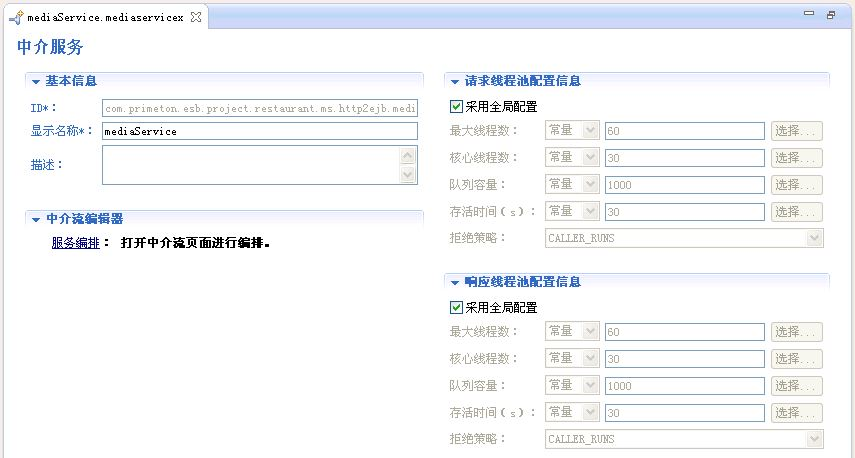

  3. 生成中介服务，如下图所示。

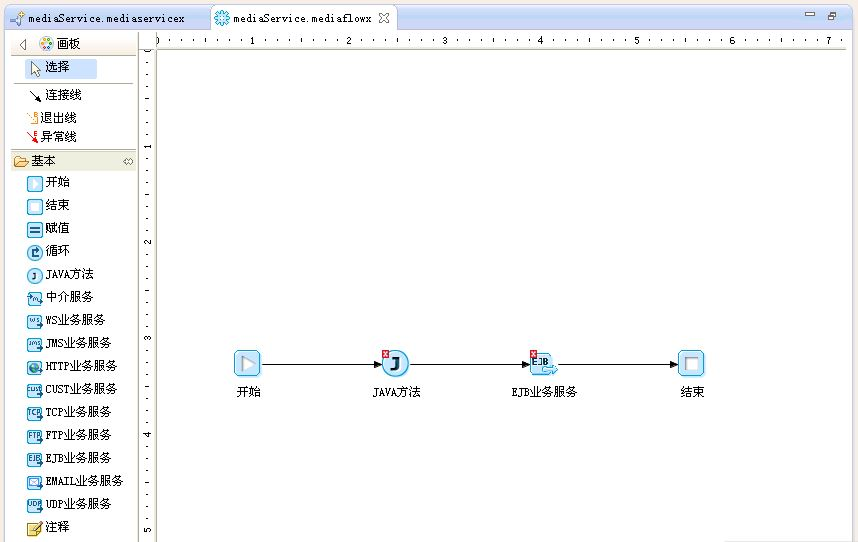

4.在"中介服务"编辑页面点击"服务编排"链接，进入编排中介服务的界面。在"选用板"中将"JAVA方法"和"JAVA业务服务"图元拖拽到右边的编辑区，并用"连接线"依次连接，如下图所示。

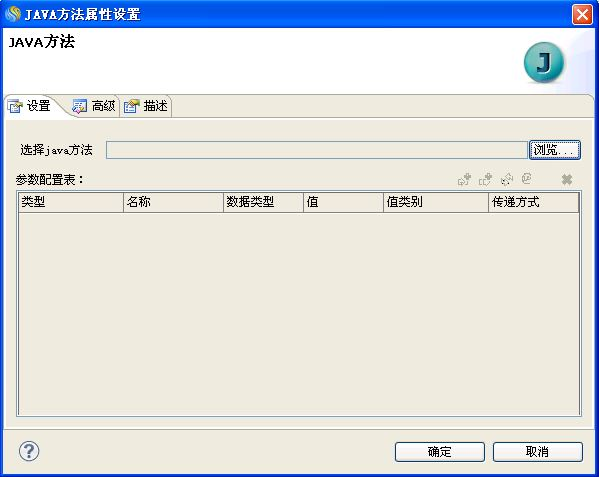

5.双击编辑区中的"Java方法"图元，弹出"JAVA方法属性设置"窗口，如下图所示。

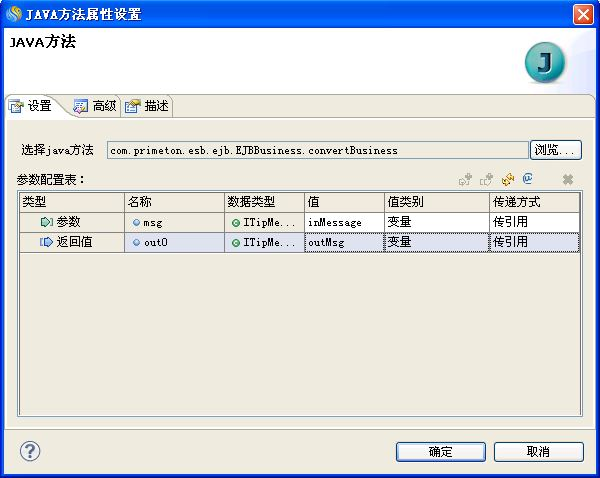

6.在"JAVA方法属性设置"窗口中，点击"浏览..."，弹出"选择java方法"窗口，在"选择要打开的类型："的输入框中输入类名"EJB.."，在"匹配的类型"中选中EJBBusiness，再选中convertBusiness方法. 7. 在"JAVA方法属性设置"中设置"参数配置表"，如下图所示。

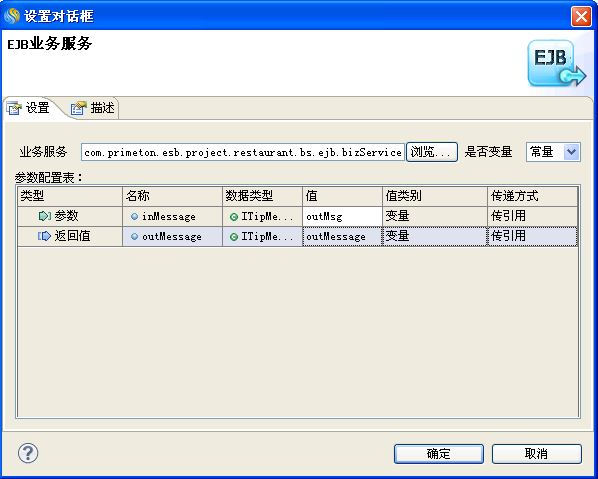

8.双击编辑区中的"EJB业务服务"图元，弹出JMS业务服务的"设置对话框"，点击"浏览..."按钮，选择刚创建的EJB业务服务。 9.在"设置对话框"中设置"参数配置表"，并点击"确定"按钮，如下图所示。

注意：步骤7中参数的"返回值"和步骤9中的"参数"，由于Java图元的返回至是下一个图元的输入参数，所以参数值"outMeg"一定要对应一致，否则会出错。 至此，中介服务创建完成。

# 创建HTTP代理服务

  1. 在资源管理器中，选中新建的业务Module的代理服务项，点击右键，选择"创建->HTTP代理服务"菜单项，创建HTTP代理服务，如下图所示。

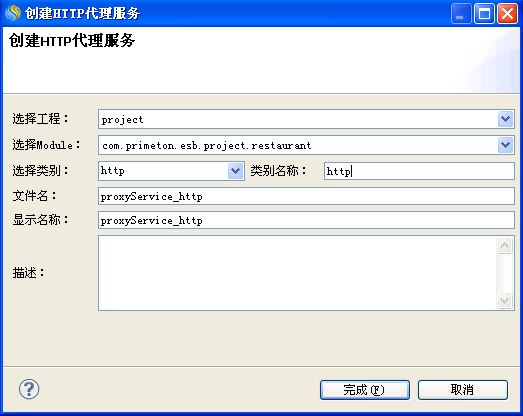

  2. 在"创建HTTP代理服务"向导中，输入相应的信息，点击"完成"按钮，如下图所示。

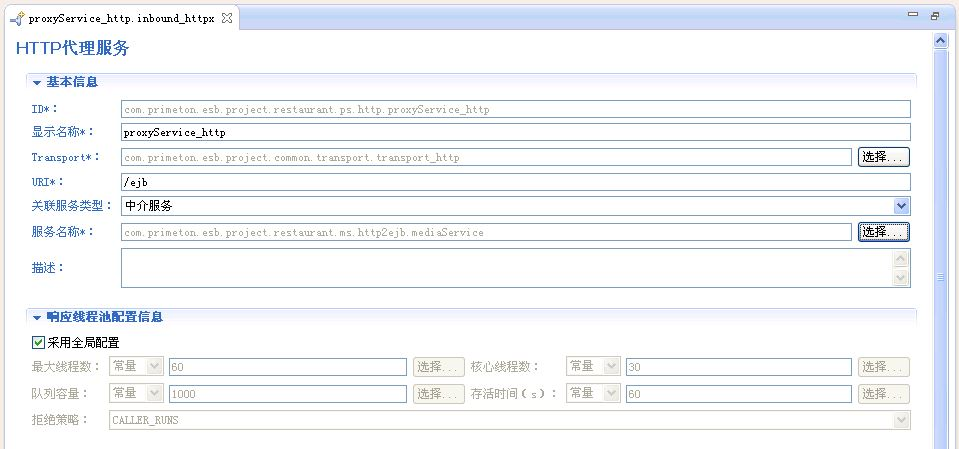

  3. 在HTTP代理服务的编辑界面中，需要输入"UrlPattern"并设置引用的中介服务，如下图所示。

4.至此，HTTP-EJB协议转换场景中所涉及到的开发工作已经完成，可以启动ESB，并进行测试。

# 启动和测试

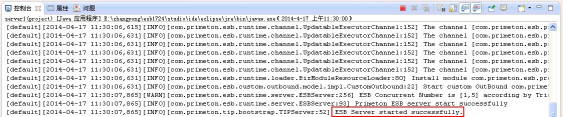

1.在APIGateway Studio中启动APIGateway ESBServer，如下图所示。

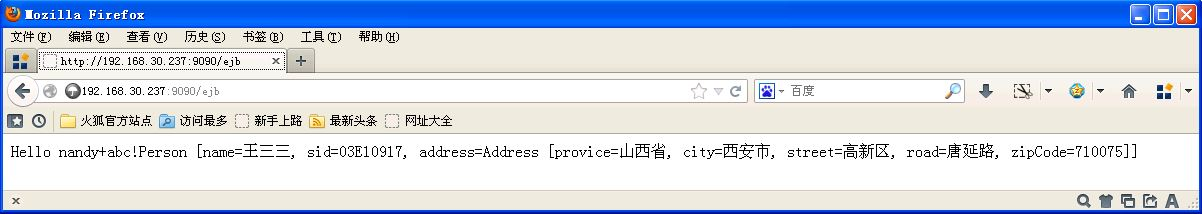

  1. 通过浏览器发送HTTP请求，ESB返回请求对应的响应，如下图所示。

这里地址栏中输入的地址，根据工程中配置的具体情况而定，如：APIGateway ESBServer的IP地址：Transport中配置的端口/代理服务中配置URI。 注意：如果在启动正常，通过浏览器访问时报错，请确认是否将jboss-4.2.2.GAclient中的jbossall-client.jar已经拷贝到APIGateway ESBServer_home\libs中。
