客户通过HTTP协议接入TUXEDO，通过中介服务将接入的HTTP协议转换为TUXEDO服务；本节讲述了HTTP-TUXEDO协议转换场景的创建过程，包括创建工程、创建HTTP和TUXEDO协议相关的服务和运行。通过本节你将了解到如下内容：

如何创建HTTP-TUXEDO协议转换场景；
如何在Studio中测试开发的业务逻辑；

本节中的例子使用Tuxedo自带的"TOUPPER"--即大小写转换（用户输入一串字符，Tuxedo服务端将其转换为全部大写返回）；由于服务端是C语言写的，首先按照Tuxedo帮助文档中的步骤，配置服务器、设置正确的IP和端口，编译服务端代码，并启动Tuxedo服务器，ESB采用的是JOLT方式与Tuxedo进行交互。本示例中通过浏览器模拟调用者，用HTTP请求到达ESB后会转化成为TUXEDO协议所对应的请求服务；由于TUXEDO并不是一个独立的协议，而是属于自定义CUST协议的一种，所以要使用TUXEDO服务，首先创建CUST，在配置中选择TUXEDO。

# 创建工程

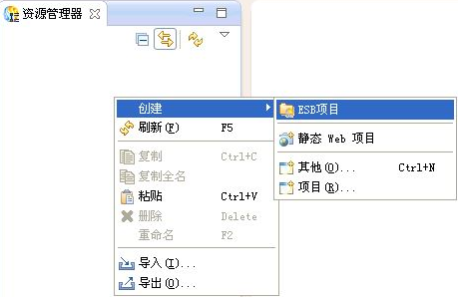

打开APIGateway Studio，在资源管理器中，点击右键，选择"创建->ESB项目"菜单项，创建工程，如下图所示。
在工程创建向导中，填写工程的基本信息，如工程名称等，如下所示。
点击下一步，设置工程的引用库，这里使用缺省设置，如下所示。
点击"完成"按钮，完成创建工程。创建工程后，资源管理器如下所示。
至此ESB项目创建完成。

# 创建公共Module

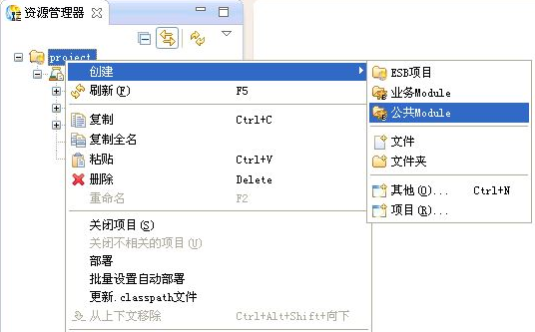

在资源管理器中，选中project，点击右键，选择"创建->公共Module"菜单项，创建公共Module，如下图所示。

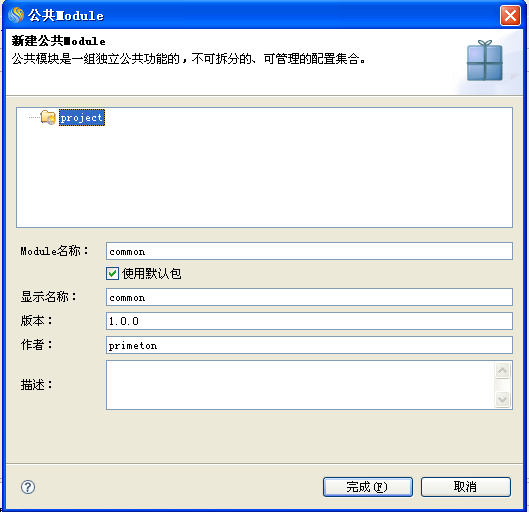

2.在"公共Module"向导中，输入公共Module的相关信息,点击"完成"按钮，创建公共Module，如下图所示。

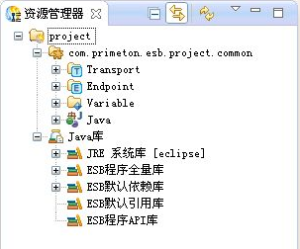

公共Module创建完毕，展开新创建的公共Module，如下所示。

# 创建Http Transport

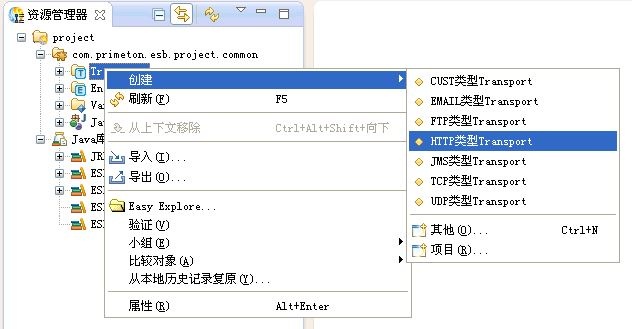

1.在资源管理器中，选中新建的公共Module中的"Transport"，点击右键，选择"创建->Http类型Transport"菜单项，创建HttpTransport，如下图所示。

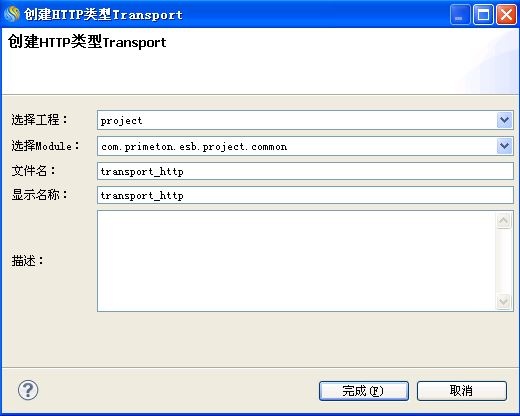

2.在"创建Http类型Transport"向导中，输入HttpTransport的相关信息，点击"完成"按钮，创建HttpTransport。

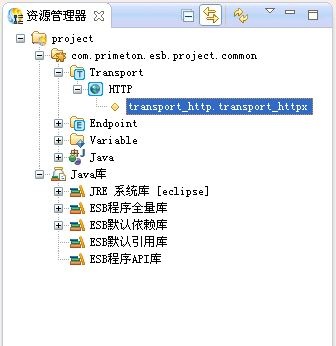

3.HttpTranport创建完毕，展开新创建的HttpTranport，如下所示。

打开该文件后，可以修改默认值，在此我们不做修改，如下图所示。

# 创建TUXEDO Endpoint

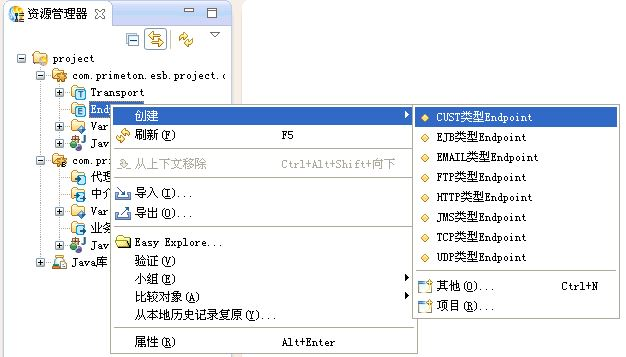

在资源管理器中，选中新建的公共Module中的"Endpoint"，点击右键，选择"创建->CUST类型Endpoint"菜单项，创建CUSTEndpoint，如下图所示。

2.在"创建CUST类型Endpoint"向导中，输入CUSTEndpoint的相关信息，点击"完成"按钮，创建CUSTEndpoint，如下图所示。

打开该文件后，可以修改默认值，在此我们不做修改，如下图所示。

上图中的"协议类型"是可以选择的，由于我们创建的时tuxedo服务，所以这里选择TUXEDO。

参数名称	描述
hostName	Tuxedo服务器的IP
port	一个十进制的端口数值
userRole	Tuxedo的用户角色，（默认为：admin，如果安全要求强制）
appPassword	Tuxedo 超级管理员的口令
username	Tuxedo用户标识，（默认为你的帐户名称，如果安全要求强制）
userPasswd	Tuxedo 的口令
idletimeout	服务请求超时时间

# 创建业务Module

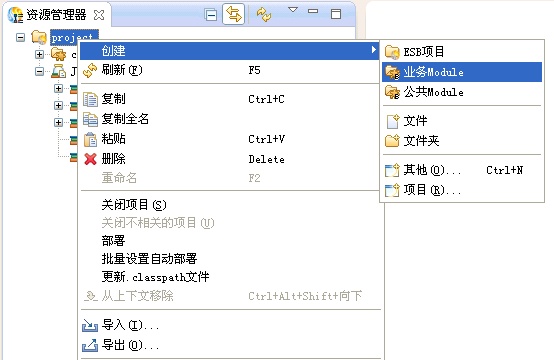

在资源管理器中，选中project，点击右键，选择"创建->业务Module"菜单项，创建业务Module，如下图所示。

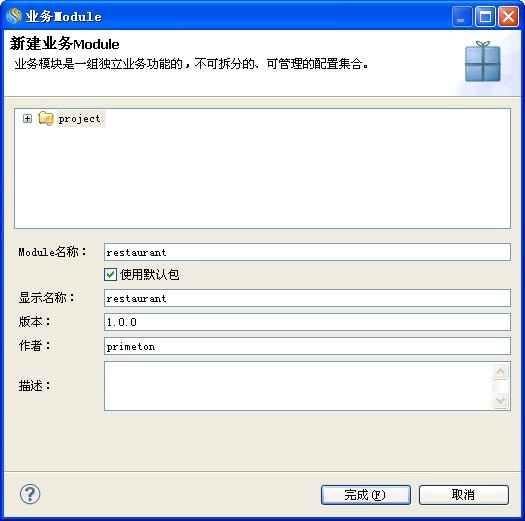

在"业务Module"向导中，输入业务Module的相关信息,点击"完成"按钮，创建业务Module，如下图所示。
业务Module创建完毕，展开新创建的业务Module，如下所示。

# 创建TUXEDO业务服务

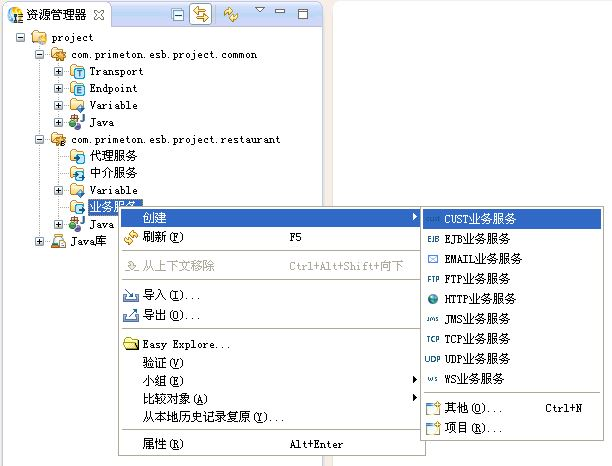

在资源管理器中，选中新建的业务Module中的"业务服务"，点击右键，选择"创建->CUST业务服务"菜单项，创建CUST业务服务，如下图所示。
在"创建CUST业务服务"向导中，输入相应的信息，点击"完成"按钮，完成CUST业务服务的创建，如下图所示。

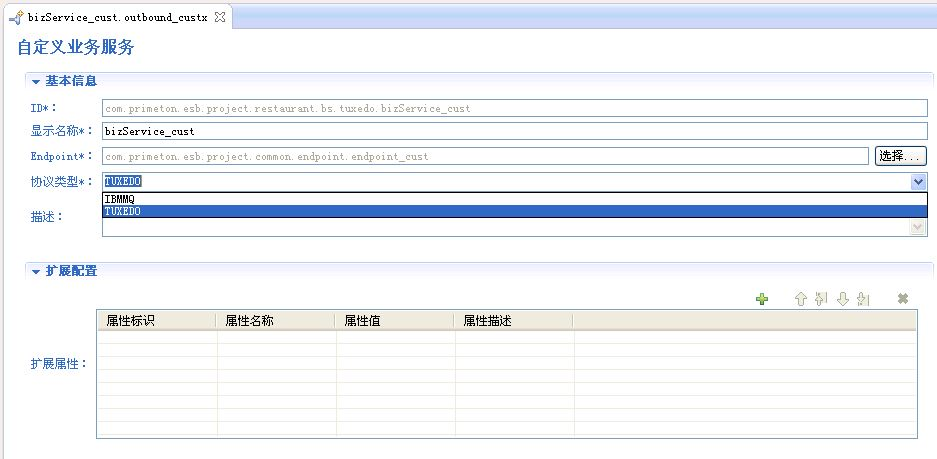

编辑生成的TUXEDO业务服务的文件。选择刚刚创建的CUSTEndpoint，如下图所示。

在"协议类型"下拉列表中选择TUXEDO。

# 创建JAVA方法

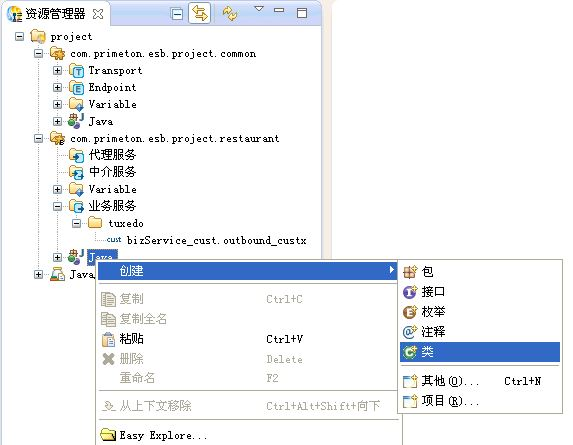

创建Java方法。在资源管理器中右键点击业务Module中的Java，选择"创建->类" 菜单项，如下图所示。

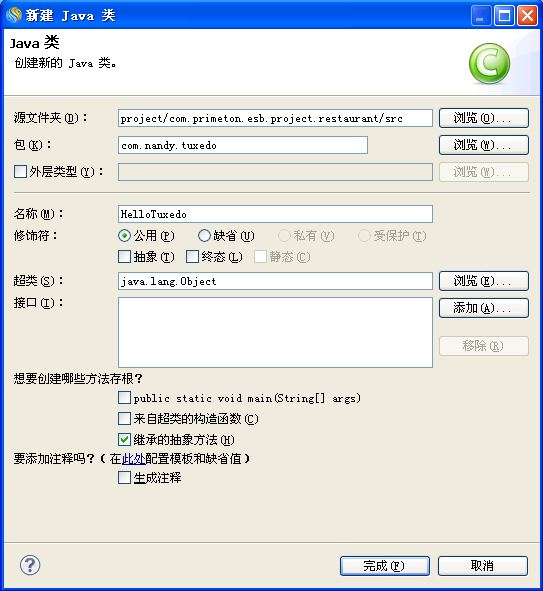

2.在弹出的"新建Java类"向导中输入相应信息后，点击"完成"按钮即可，如下图所示。

完整的HelloTuxedo代码如下所示。

package com.nandy.tuxedo;
import java.util.Map;
import com.primeton.esb.message.ITipMessagePayload;
import com.primeton.esb.message.TipMessageBuilder;
public class HelloTuxedo {
    public ITipMessagePayload firstTuxedo(ITipMessagePayload mesg){
        TipMessageBuilder<Object> mBuilder = TipMessageBuilder.withPayload(mesg.getMessagePayload());
        mBuilder.copySystemHeaders(mesg.getSystemHeaders());//放置系统头
        mBuilder.setMessageHeaders(mesg.getMessageHeaders()); //设置消息头
        @SuppressWarnings("unchecked")
        Map<String, Object> protocolHeaders = (Map<String, Object>) mesg.getProtocolHeaders();//设置协议头
        protocolHeaders.put("#tuxedo.jolt.service.name", "TOUPPER");
        protocolHeaders.put("#tuxedo.jolt.service.prepare", "com.nandy.tuxedo.PrepareClazz");
        mBuilder.setProtocolHeaders(protocolHeaders);
        ITipMessagePayload message=mBuilder.build();//构建出ITipMessagePayload
        return message;
    }
}

代码解析：本实例代码的主要作用是把中介服务中Java图元中传递的参数inMessage进行消息转换，向protocolHeaders中放入需要调用的Tuxedo服务端服务名称，这里的两个Key值是约定好的，不能改动（#tuxedo.jolt.service.name、#tuxedo.jolt.service.prepare），而"com.nandy.tuxedo.PrepareClazz"为下面规则中定义的类的完整路径，此类的报名和类名可以自行定义，向protocolHeaders中put时要特别注意。规则：同时需要创建一个类包含以下两个方法，并且该类编写完成后，需要打成jar包，导出到ESB_homelibs public JoltRemoteService prepareParams(JoltRemoteService tuxedoService); public Object prepareResults(JoltRemoteService tuxedoService); 我们该实例是以Tuxedo中的"TOUPPER"服务器代码为例进行讲解，所以给出的规定中该类的示例代码为PrepareClazz.java。

package com.nandy.tuxedo;
import bea.jolt.JoltRemoteService;
public class PrepareClazz {
    public JoltRemoteService prepareParams(JoltRemoteService tuxedoService){
        tuxedoService.setStringItem("STRING",0, "Yesterday once more!");
        return tuxedoService;
    }
    public Object prepareResults(JoltRemoteService tuxedoService) {
        Object obj = tuxedoService.getStringDef("STRING", "");
        return obj;
    }
}

# 创建中介服务

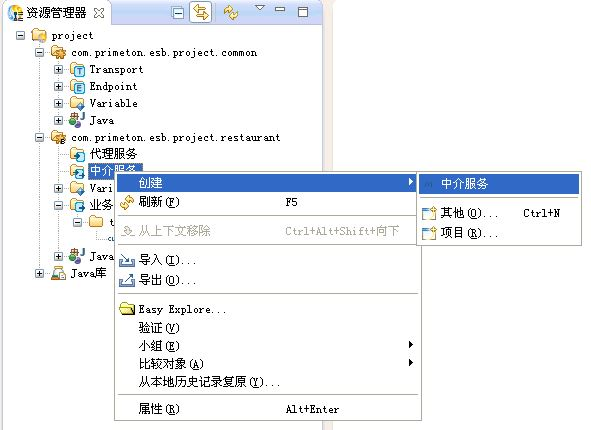

在资源管理器中，选中新建的业务Module的"中介服务"项，点击右键，选择"创建->中介服务"菜单项，创建中介服务，如下图所示。

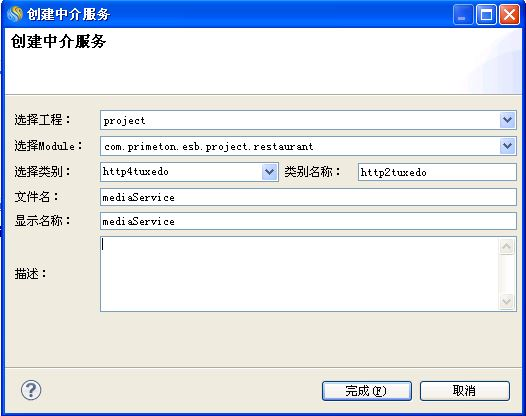

在"创建中介服务"向导中，输入相应的信息，点击"完成"按钮，如下图所示。

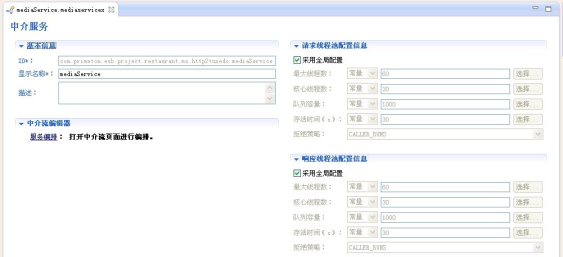

生成中介服务，如下图所示。

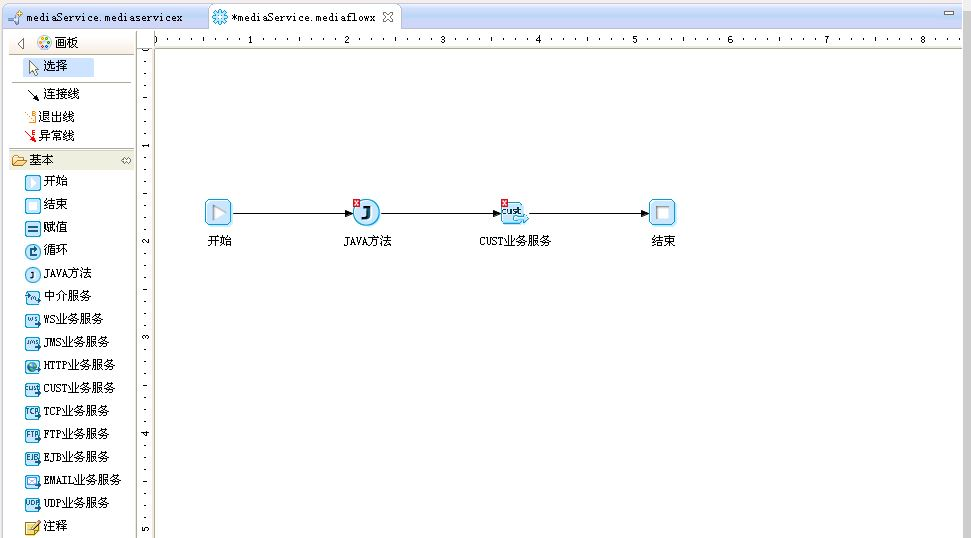

4.在"中介服务"编辑页面点击"服务编排"链接，进入编排中介服务的界面。在"选用板"中将"JAVA方法"和"CUST业务服务"图元拖拽到右边的编辑区，并用"连接线"依次连接，如下图所示。

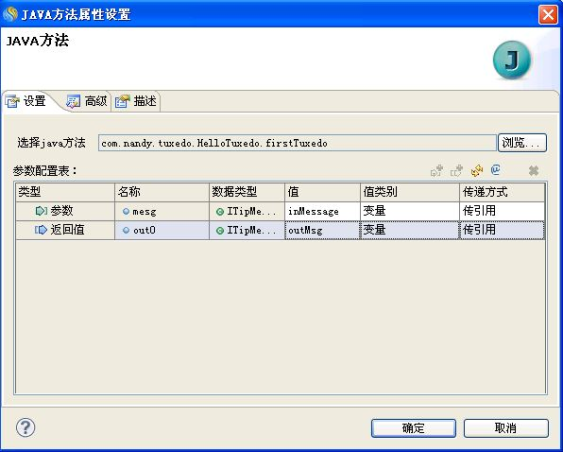

5.双击编辑区中的"Java方法"图元，弹出"JAVA方法属性设置"窗口，如下图所示。

在"JAVA方法属性设置"窗口中，点击"浏览..."，弹出"选择java方法"窗口，在"选择要打开的类型："的输入框中输入类名"TUXEDO.."，在"匹配的类型"中选中HelloTuxedo ，再选中firstTuxedo方法。
在"JAVA方法属性设置"中设置"参数配置表"，如下图所示。

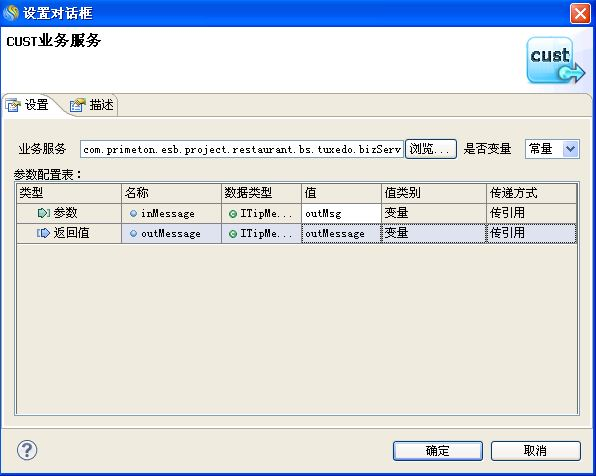

8.双击编辑区中的"CUST业务服务"图元，弹出JMS业务服务的"设置对话框"，点击"浏览..."按钮，选择刚创建的CUST业务服务。 9.在"设置对话框"中设置"参数配置表"，并点击"确定"按钮，如下图所示。

注意：步骤7中参数的"返回值"和步骤9中的"参数"，由于Java图元的返回至是下一个图元的输入参数，所以参数值"outMeg"一定要对应一致，否则会出错。至此，中介服务创建完成。

# 创建HTTP代理服务

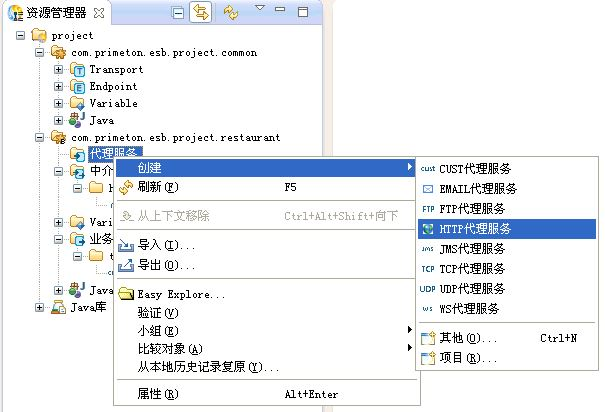

在资源管理器中，选中新建的业务Module的代理服务项，点击右键，选择"创建->HTTP代理服务"菜单项，创建HTTP代理服务，如下图所示。

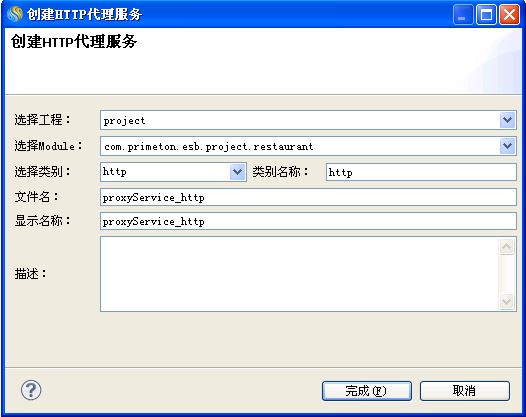

在"创建HTTP代理服务"向导中，输入相应的信息，点击"完成"按钮，如下图所示。

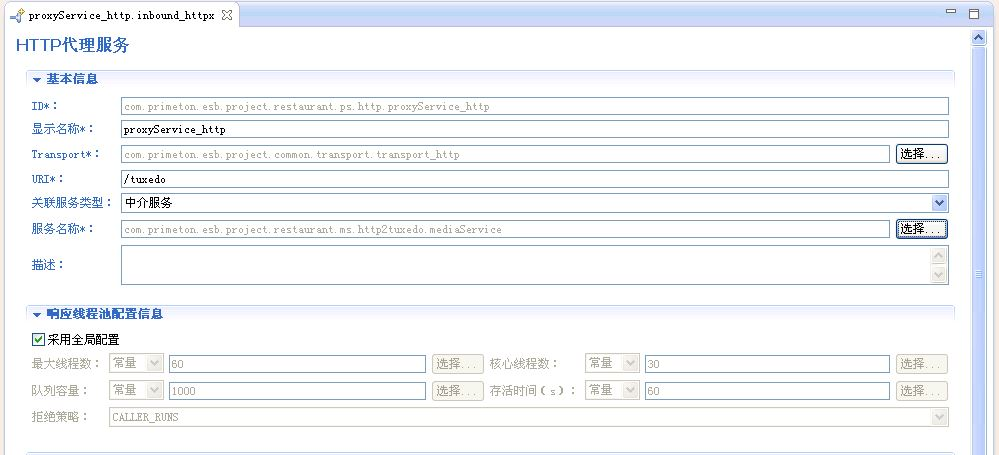

在HTTP代理服务的编辑界面中，需要输入"Url"并设置引用的中介服务，如下图所示。

4.至此，HTTP-TUXEDO协议转换场景中所涉及到的开发工作已经完成，可以启动APIGateway ESBServer，并进行测试。

# 启动和测试

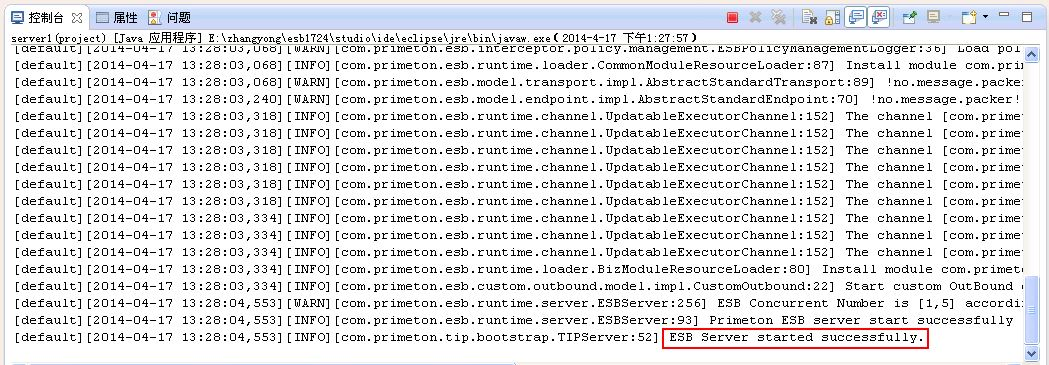

在APIGateway Studio中启动APIGateway ESBServer，如下图所示。

这里地址栏中输入的地址，根据工程中配置的具体情况而定，如：APIGateway ESBServer的IP地址：Transport中配置的端口/代理服务中配置URI 。
