JMS穿透场景：即JMS代理服务直接关联一个JMS业务服务，由业务服务完成所代理的服务请求。在JMS Transport中配置Broker、端口号，队列，在JMS Endpoint中关联JMS Transport。
JMS代理服务、JMS业务服务分别对应一个队列，消息生产者发送消息到队列中，JMS代理服务从中取出消息后传递给JMS业务服务，JMS业务服务再转发消息到另一个队列中，供消费者获取。JMS服务默认是不带确认消息的单向请求。
本节讲述了JMS协议穿透场景的创建过程，包括创建工程、创建JMS协议相关的服务、部署、监控和运行。通过本节你将了解到如下内容：
- 如何创建JMS协议穿透场景；
- 如何在Studio中测试运行开发的业务逻辑；
- 如果通过APIGateway Console部署JMS相关的Module；
- 如何通过Monitor监控JMS的信息；
示例如附件所示：jms.zip (opens new window)
# 创建工程

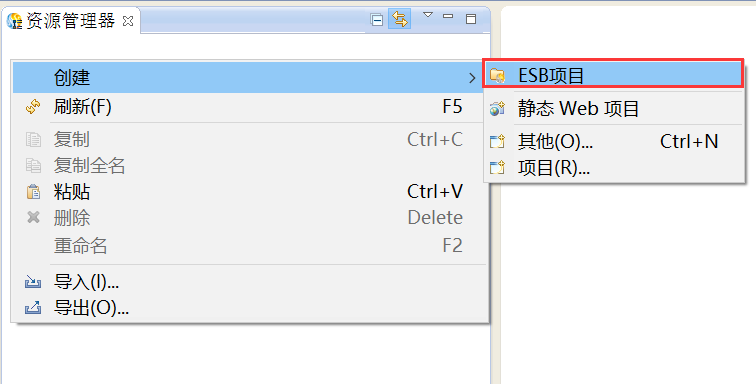

打开APIGateway Studio，在资源管理器中，点击右键，选择"创建 > ESB项目"菜单项，创建工程，如下图所示。

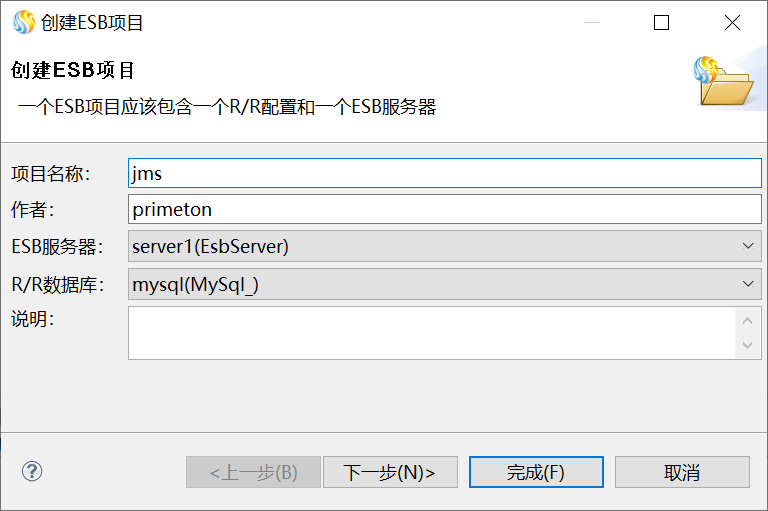

在工程创建向导中，填写工程的基本信息，如工程名称等，这里我们创建一个名为"jms"的工程，如下图所示。

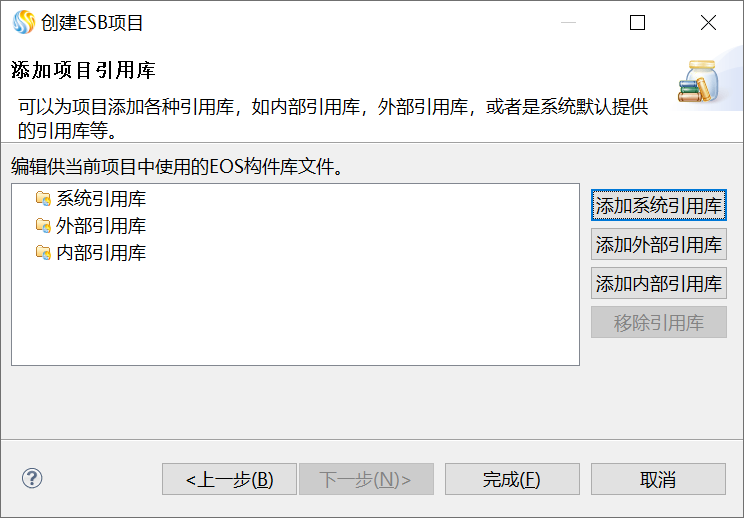

单击“下一步”，设置工程的引用库，这里使用缺省设置，如下图所示。

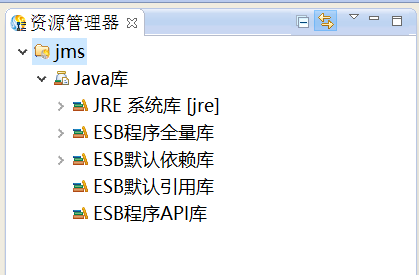

单击“完成”，完成创建工程。创建工程后，资源管理器如下图所示。
# 创建公共Module

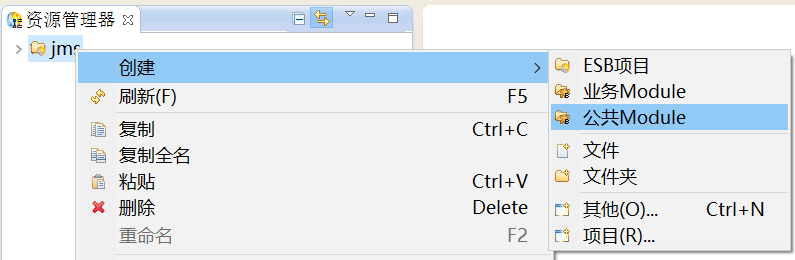

在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 公共Module”，创建公共Module，如下图所示。

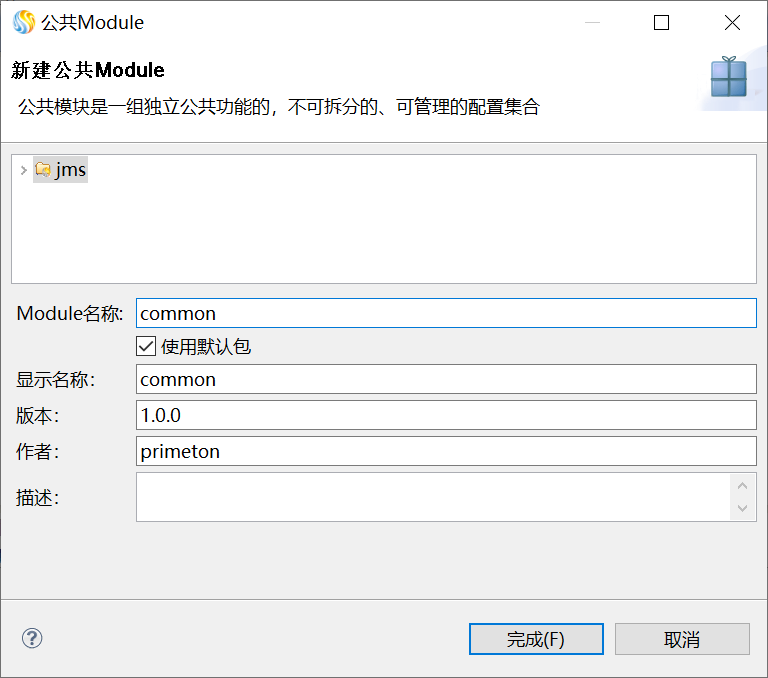

在“公共Module”对话框中，填写Module名称等信息，如下图所示。

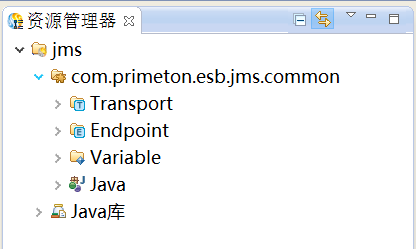

单击“完成”，公共Module创建完成，如下图所示。
# 创建JMS Transport

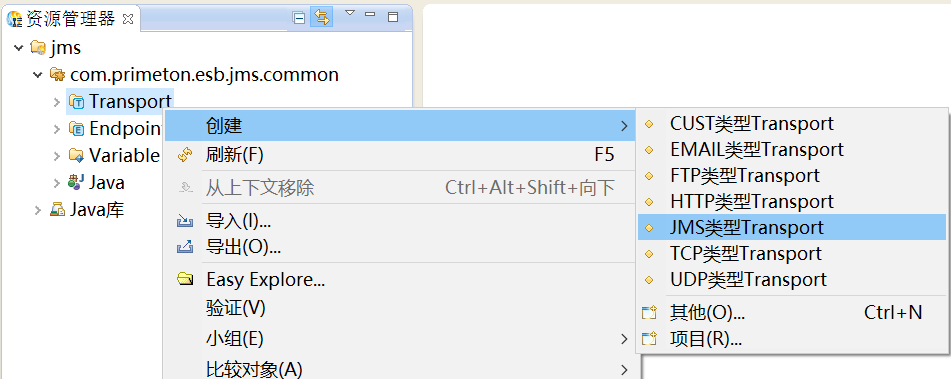

在创建的ESB项目的“Transport”上，右键选择“创建 > JMS类型Transport”，如下图所示。
在弹出的“创建JMS类型Transport”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。

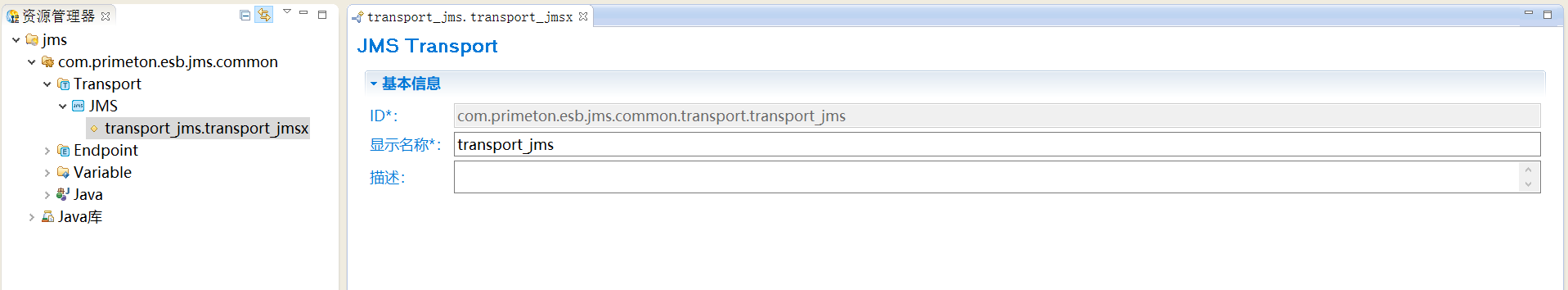

单击“完成”，打开JMS Transport编辑器，修改相关参数，JMS Transport创建完成，如下图所示。
# 创建JMS Endpoint

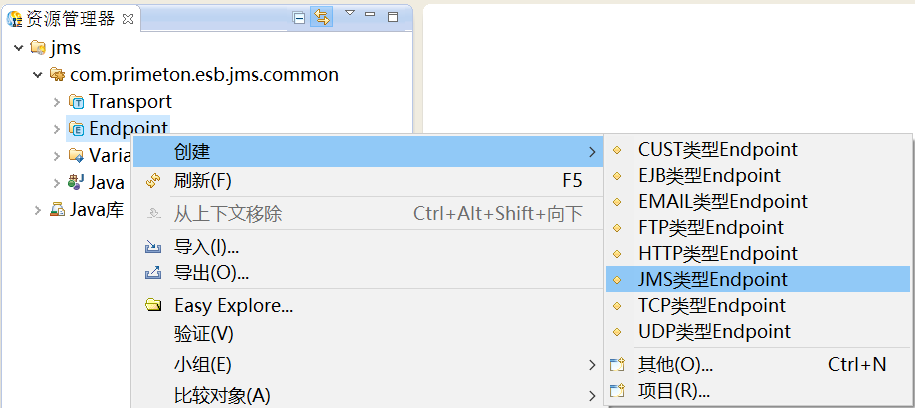

在创建的ESB项目的“Endpoint”上，右键选择“创建 > JMS类型Endpoint”，如下图所示。

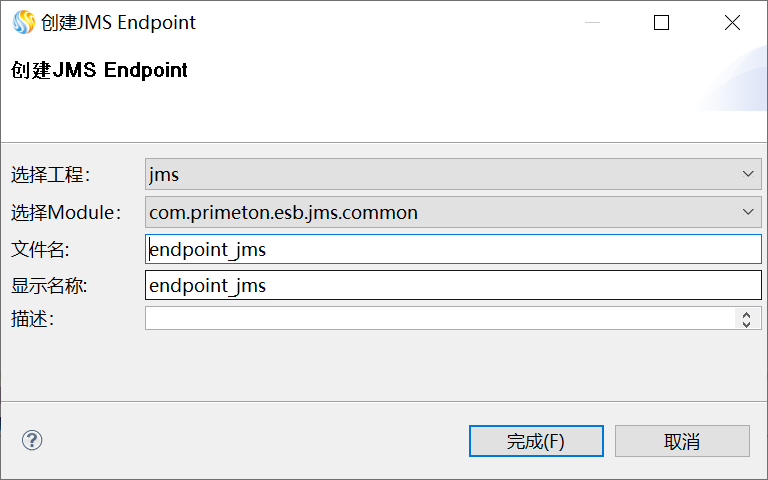

在弹出的“创建JMS类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。

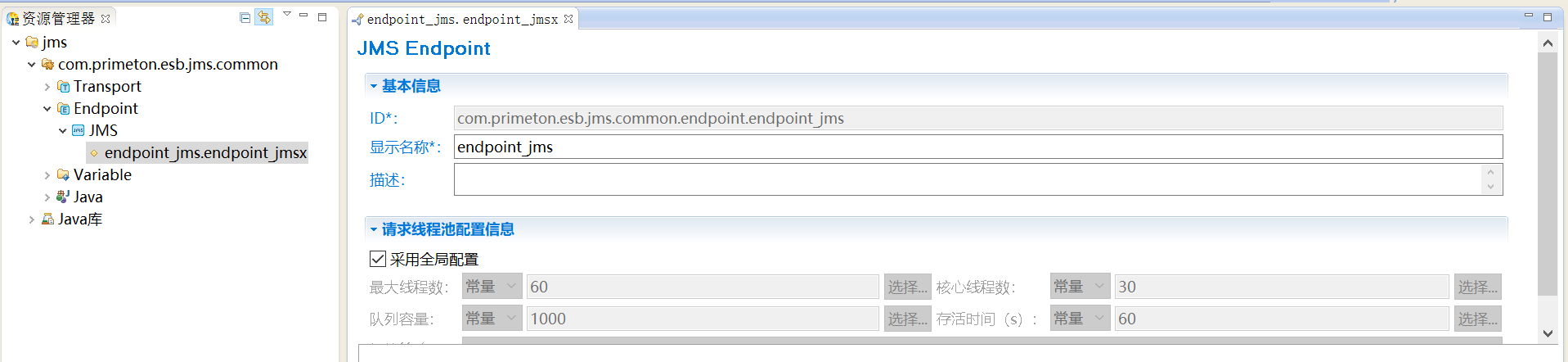

单击“完成”，打开JMS Endpoint编辑器，修改相关参数，JMS Endpoint创建完成，如下图所示。
# 创建业务Module

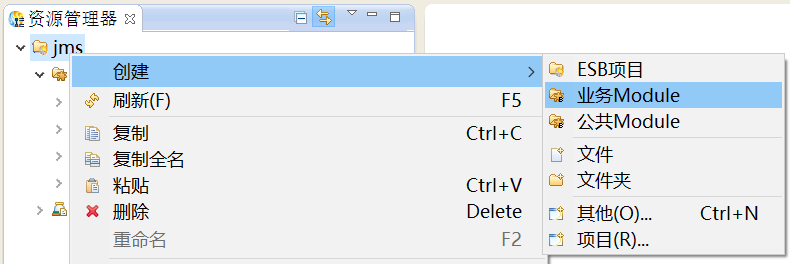

在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 业务Module”，创建业务Module，如下图所示。

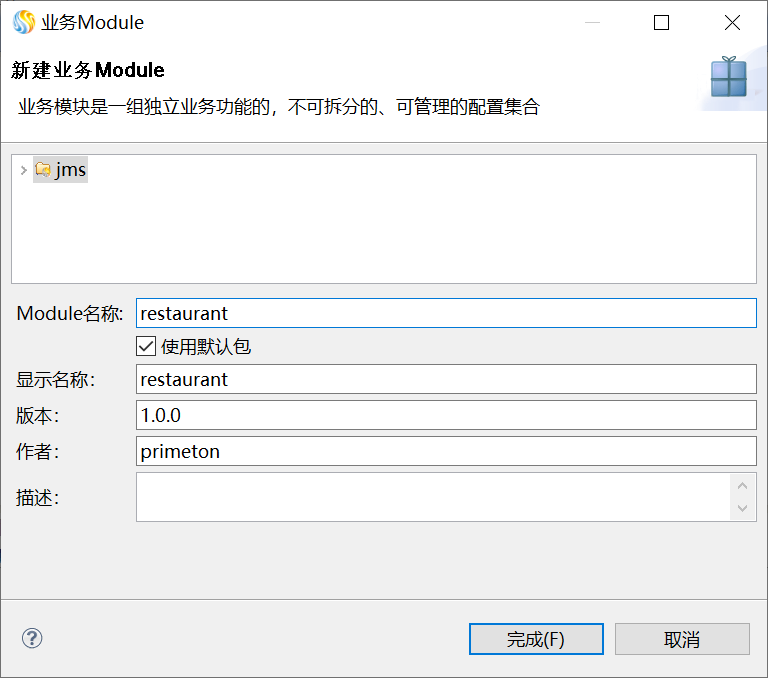

在“业务Module”对话框中，填写Module名称等信息，如下图所示。

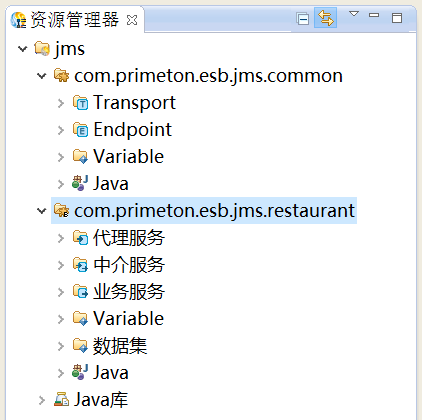

单击“完成”，业务Module创建完成，如下图所示。
# 创建JMS业务服务

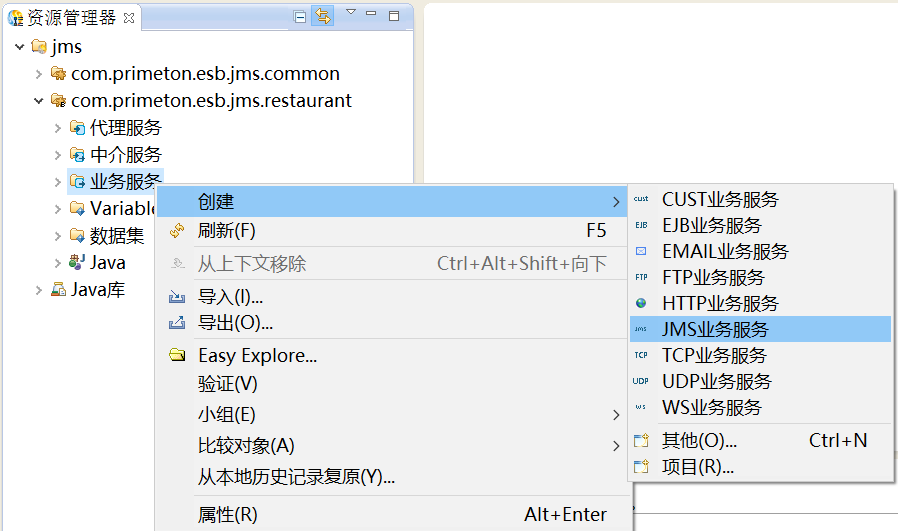

在资源管理器中，在新建的“业务服务”上，鼠标右键选择“创建 > JMS业务服务”，创建JMS业务服务，如下图所示。

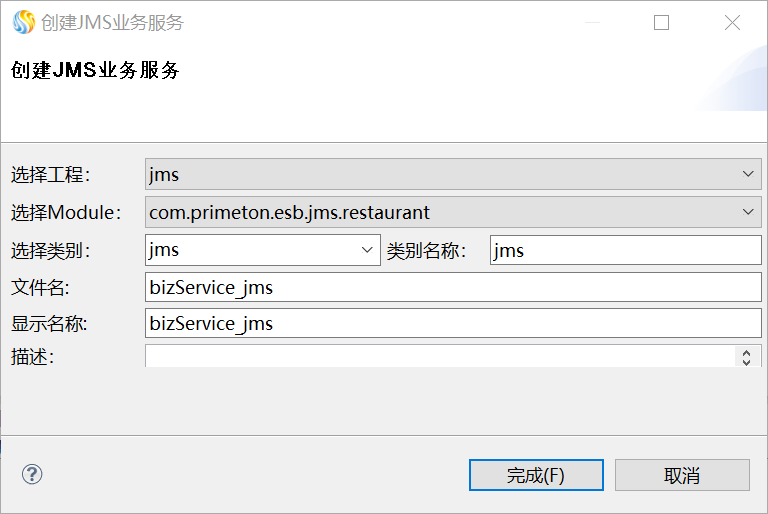

在打开的“创建JMS业务服务”对话框中，输入类别信息，如下图所示。

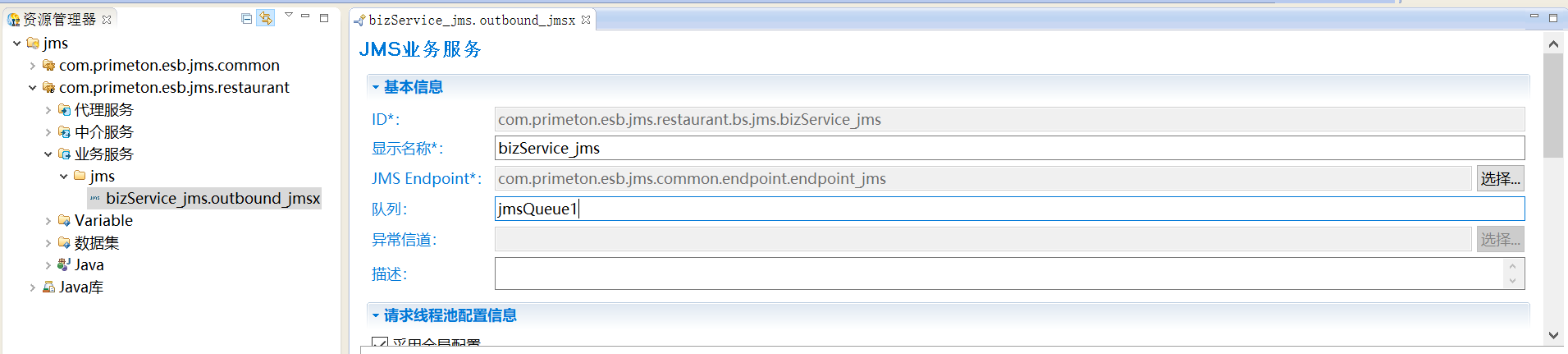

单击“完成”，在打开的“JMS业务服务”的编辑界面中，设置显示名称、Endpoint，如下图所示。
单击工具栏的保存。
# 创建JMS代理服务

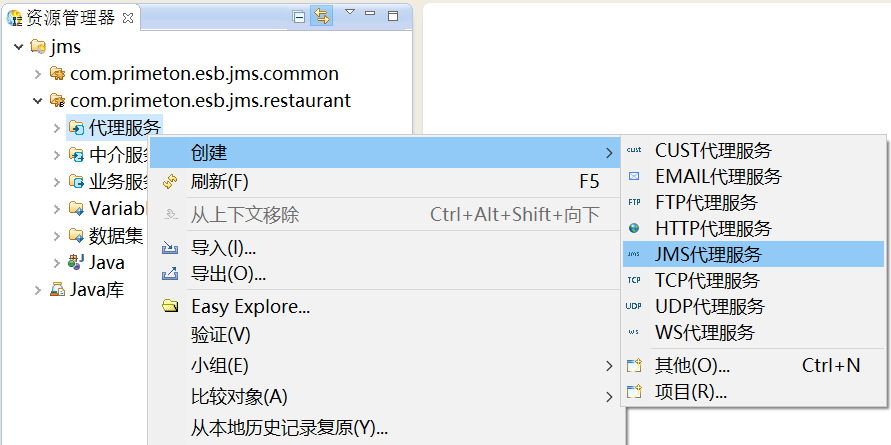

在资源管理器中，在“代理服务”上，鼠标右键选择“创建 > JMS代理服务”，创建JMS代理服务，如下图所示。

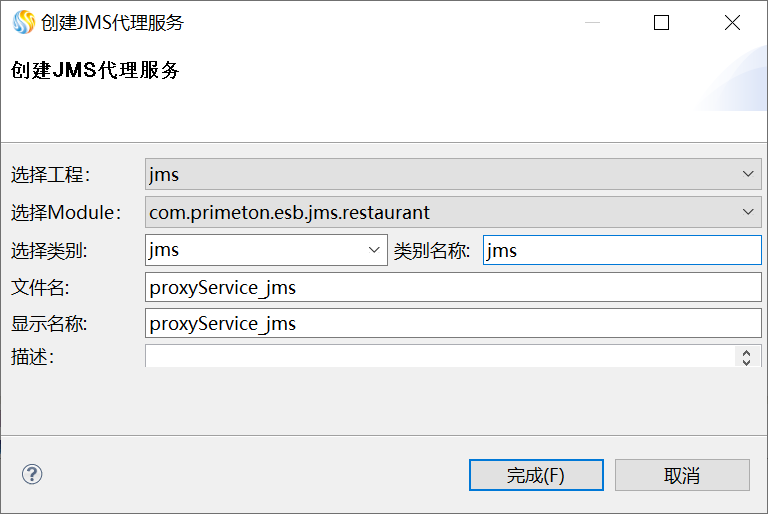

在打开的“创建JMS代理服务”对话框中，输入类别信息，如下图所示。

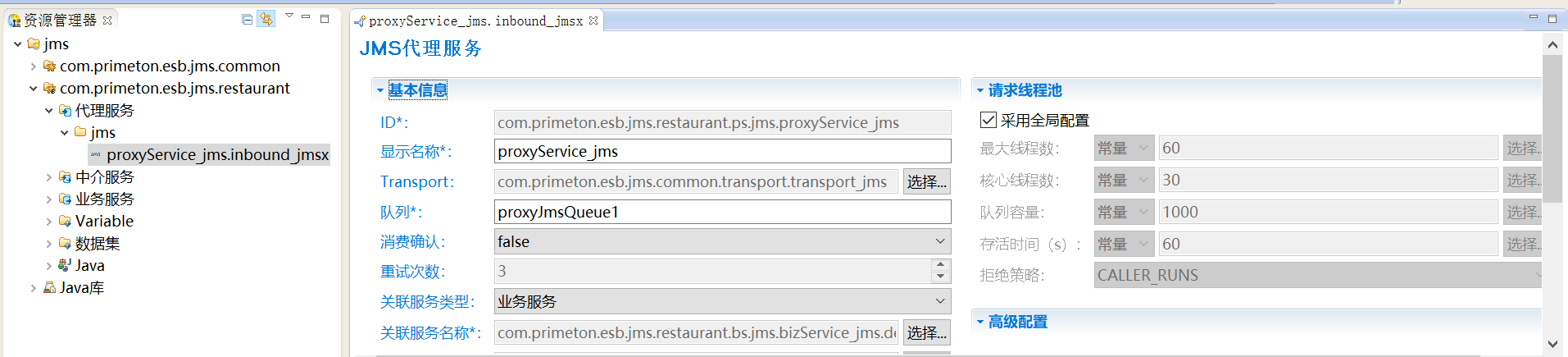

单击“完成”，在JMS代理服务的编辑界面中，设置JMS代理服务的配置，如下图所示。
单击工具栏的保存，完成JMS代理服务的创建。
# 导出部署包

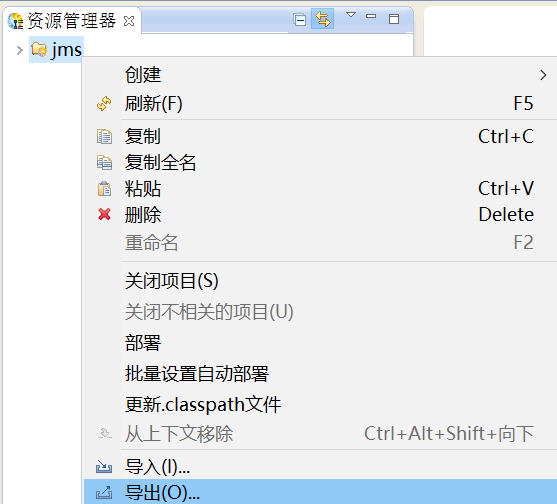

在资源管理器中，选中创建好的项目，鼠标右键单击“导出”，如下图所示。

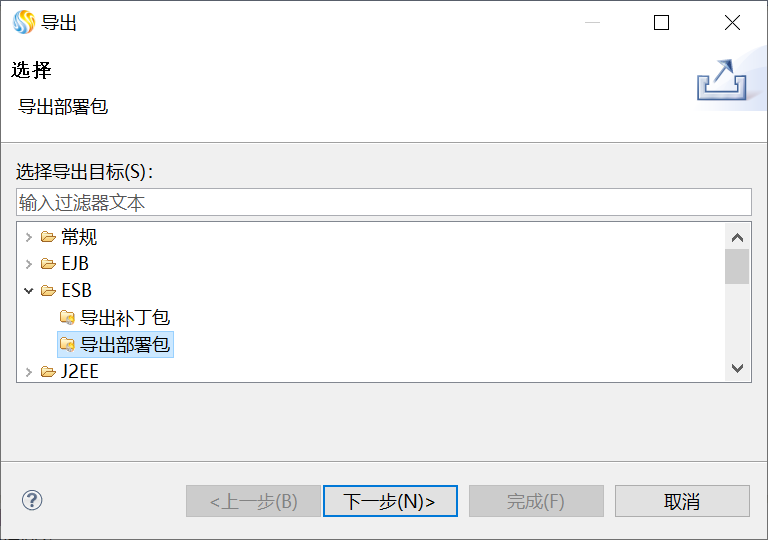

在"导出"界面中，选择"ESB > 导出部署包"，单击"下一步"，如下图所示。

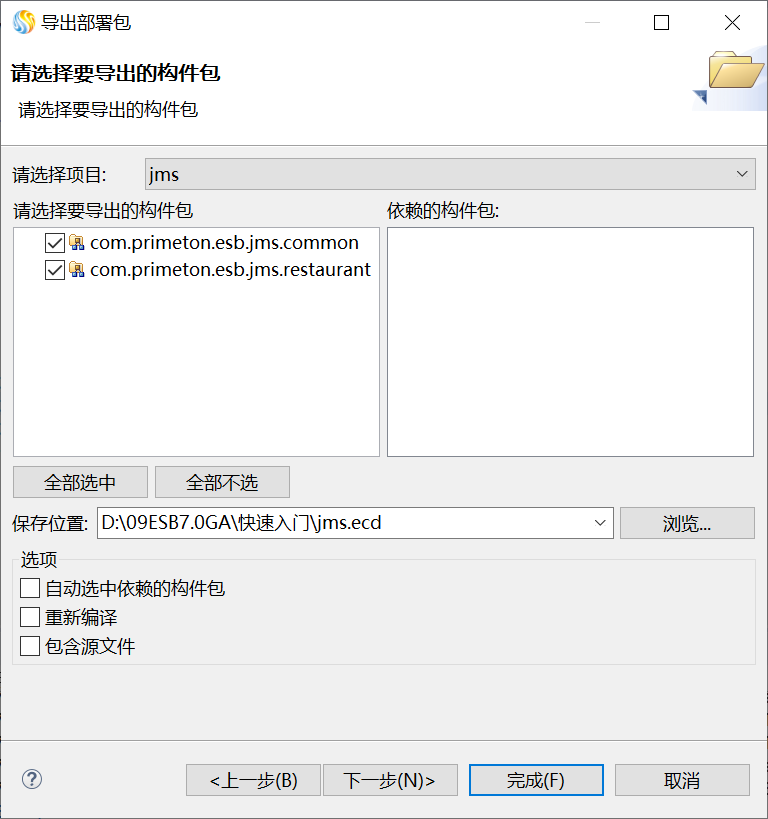

在弹出的"导出部署包"窗口中选择这两个Module，并指定"保存位置"，将部署包命名为jms.ecd，单击"下一步"，如下图所示。

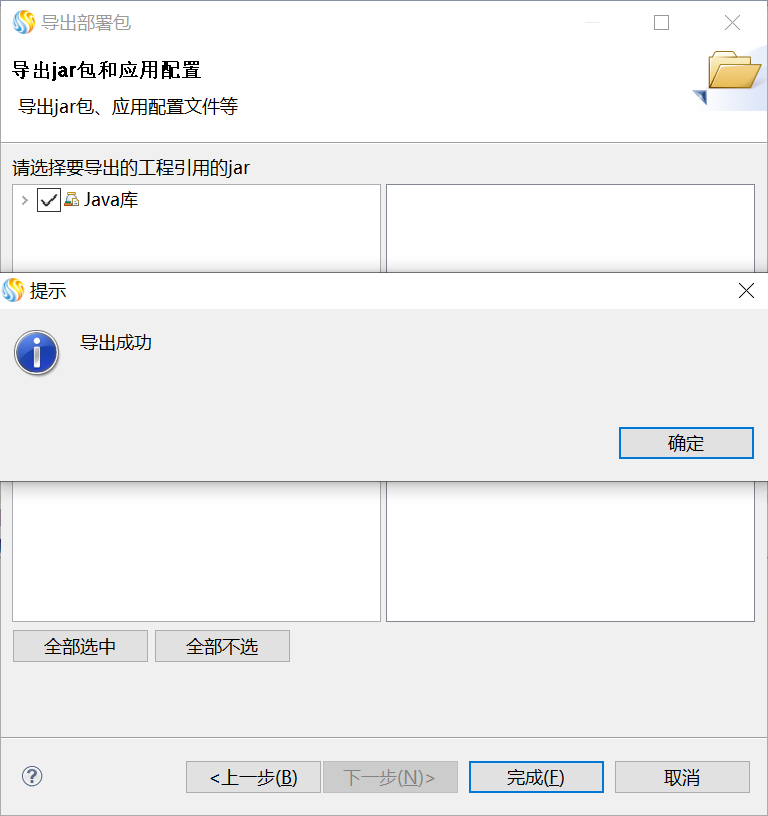

单击“完成”，提示“导出成功”，表明已经成功导出这两个Module，如下图所示。
# 部署

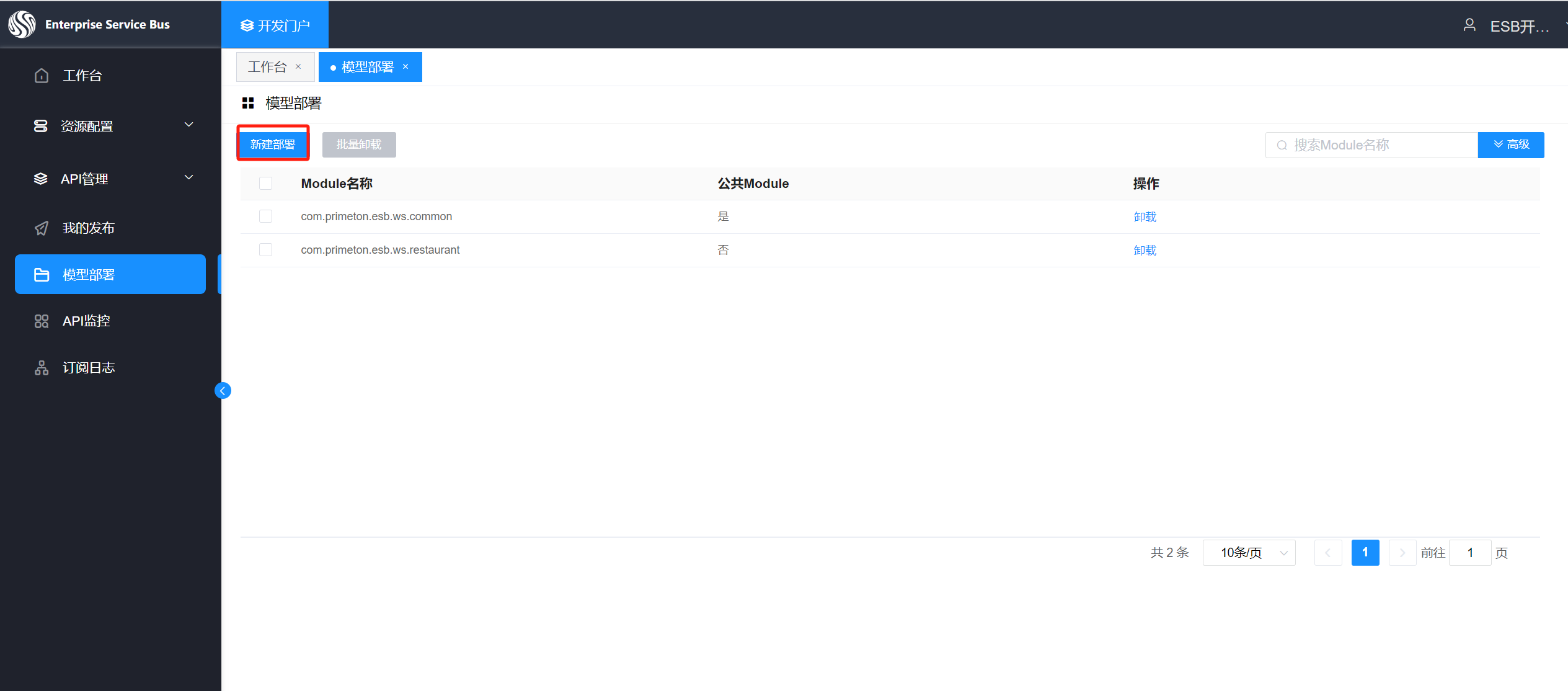

使用开发账户登陆开发门户，单击左侧导航树上的 “模型部署 >新建部署” ，弹出 “新建部署” 界面。

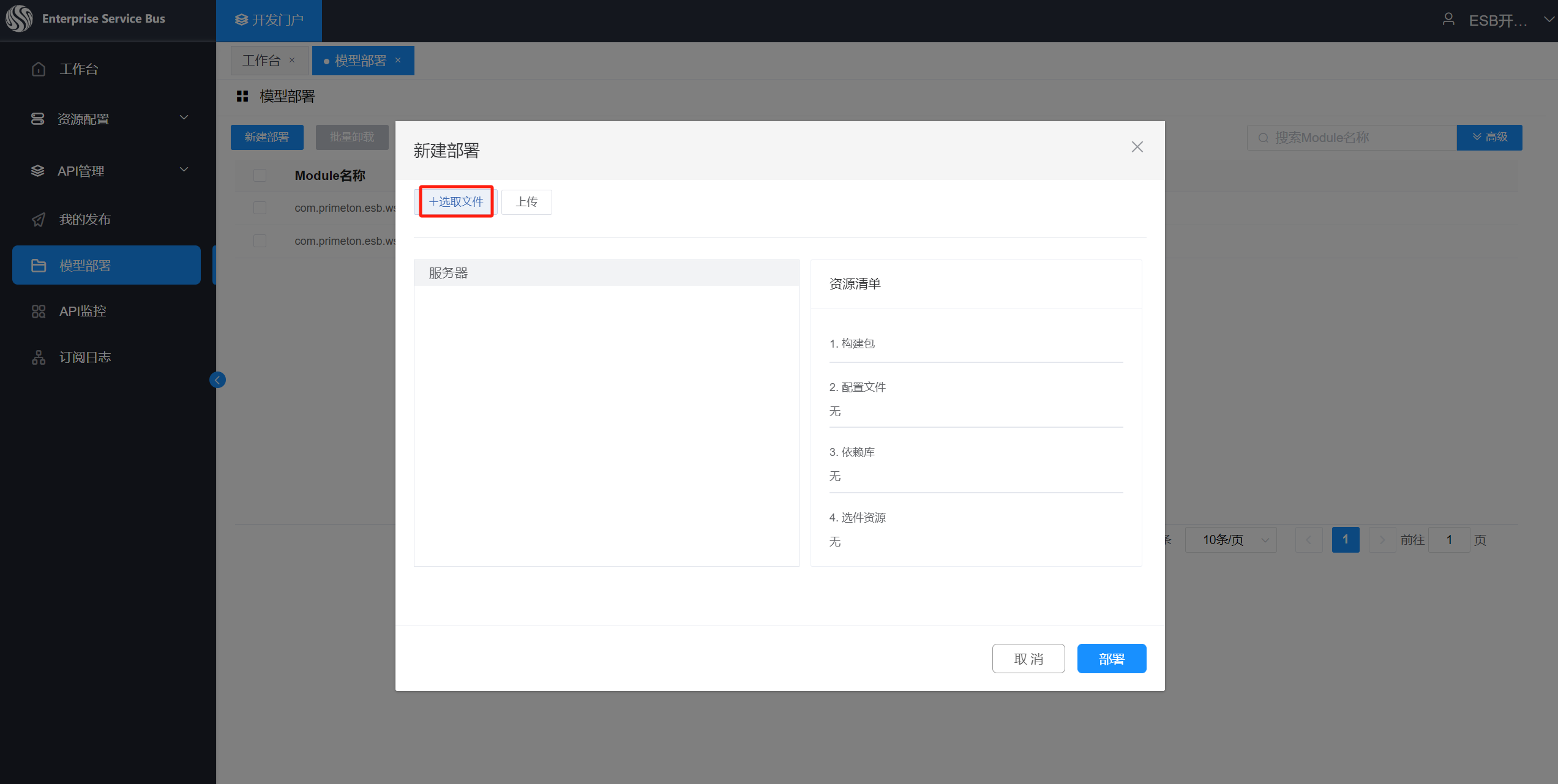

单击“新建部署“，显示新建部署页面，选取文件。
点击上传，选择服务器，点击部署。

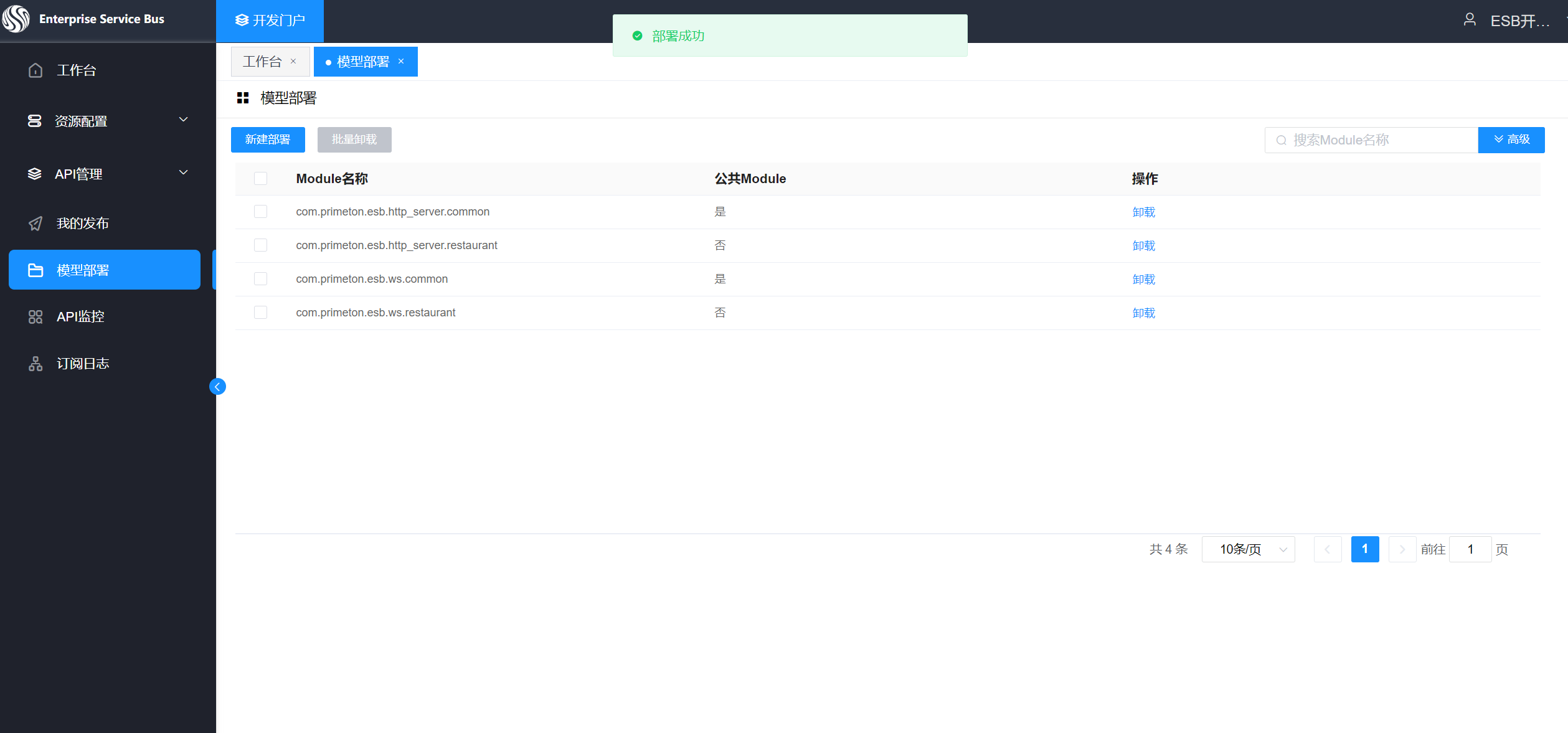

部署成功。
# 运行JMS客户端
启动APIGateway ESBServer：
通过JMS Producer代码往队列proxyJmsQueue1中发送文本类型的消息，消息体为"Hello, Primeton APIGateway"。然后，通过JMS Consumer从QueueOut队列中消费消息。JMS Client代码包括SimpleProducer和SimpleConsumer，分别用于发送和接收消息。代码如下所示。
package com.primeton.esb.jms.client;
import javax.jms.Connection;
import javax.jms.ConnectionFactory;
import javax.jms.Destination;
import javax.jms.JMSException;
import javax.jms.Message;
import javax.jms.MessageProducer;
import javax.jms.Session;
import com.primeton.pmq.PMQConnectionFactory;
public class SimpleProducer {
private String url;
private String queueName;
protected ConnectionFactory connectionFactory;
protected Connection connection;
protected Session session;
protected Destination destination;
protected MessageProducer producer;
public SimpleProducer(String url, String queueName) {
this.url = url;
this.queueName = queueName;
}
/**
* 初始化
*
*/
public void init() {
connectionFactory = new PMQConnectionFactory(this.url);
try {
connection = connectionFactory.createConnection();
connection.start();
session = connection.createSession(false, Session.AUTO_ACKNOWLEDGE);
destination = session.createQueue(this.queueName);
producer = session.createProducer(destination);
} catch (JMSException e) {
// @REVIEW Auto-generated catch block
e.printStackTrace();
}
}
/**
* 发送消息
*
* @param text 消息体
*/
public void sendMessage(String text) {
try {
Message message = session.createTextMessage(text);
producer.send(message);
System.out.println("发送消息 : " + text);
} catch (JMSException e) {
// @REVIEW Auto-generated catch block
e.printStackTrace();
}
}
/**
* 释放资源
*
*/
public void close() {
System.out.println("释放生产者资源。");
try {
if (producer != null) {
producer.close();
producer = null;
}
if (session != null) {
session.close();
session = null;
}
if (connection != null) {
connection.close();
connection = null;
}
} catch (JMSException e) {
// @REVIEW Auto-generated catch block
e.printStackTrace();
}
}
public static void main(String[] args) {
String url = "tcp://localhost:61616";
String queueName = "proxyJmsQueue1";
String text = "Hello , Primeton APIGateway";
SimpleProducer producer = new SimpleProducer(url, queueName);
producer.init();
producer.sendMessage(text);
producer.close();
}
}
package com.primeton.esb.jms.client;
import javax.jms.Connection;
import javax.jms.ConnectionFactory;
import javax.jms.Destination;
import javax.jms.JMSException;
import javax.jms.Message;
import javax.jms.MessageConsumer;
import javax.jms.Session;
import javax.jms.TextMessage;
import org.apache.activemq.ActiveMQConnectionFactory;
/**
* JMS消费者
* @author primeton
*
*/
public class SimpleConsumer {
private String url;
private String queueName;
protected ConnectionFactory connectionFactory;
protected Connection connection;
protected Session session;
protected Destination destination;
protected MessageConsumer consumer;
public SimpleConsumer(String url, String queueName) {
this.url = url;
this.queueName = queueName;
}
/**
* 初始化
*
*/
public void init() {
connectionFactory = new ActiveMQConnectionFactory(this.url);
try {
connection = connectionFactory.createConnection();
connection.start();
session = connection.createSession(false, Session.AUTO_ACKNOWLEDGE);
destination = session.createQueue(this.queueName);
consumer = session.createConsumer(destination);
} catch (JMSException e) {
// @REVIEW Auto-generated catch block
e.printStackTrace();
}
}
/**
* 接收消息
*
*/
public void receiveMessage() {
try {
Message message = consumer.receive(2000);
if (message instanceof TextMessage) {
TextMessage textMessage = (TextMessage) message;
System.out.println("接收到消息 : " + textMessage.getText());
}
} catch (JMSException e) {
// @REVIEW Auto-generated catch block
e.printStackTrace();
}
}
/**
* 释放资源
*
*/
public void close() {
System.out.println("释放消费者的资源。");
try {
if (consumer != null) {
consumer.close();
consumer = null;
}
if (session != null) {
session.close();
session = null;
}
if (connection != null) {
connection.close();
connection = null;
}
} catch (JMSException e) {
// @REVIEW Auto-generated catch block
e.printStackTrace();
}
}
/**
* @param args
*/
public static void main(String[] args) {
// TODO 自动生成方法存根
String url = "tcp://localhost:61616";
String queueName = "jmsQueue1";//JMS穿透服务中业务服务的队列
//String queueName = "dynamicQueue";//JmsToJms中介服务中动态设置的业务服务队列
SimpleConsumer receive = new SimpleConsumer(url, queueName);
receive.init();
receive.receiveMessage();
receive.close();
}
}
# 监控JMS消息

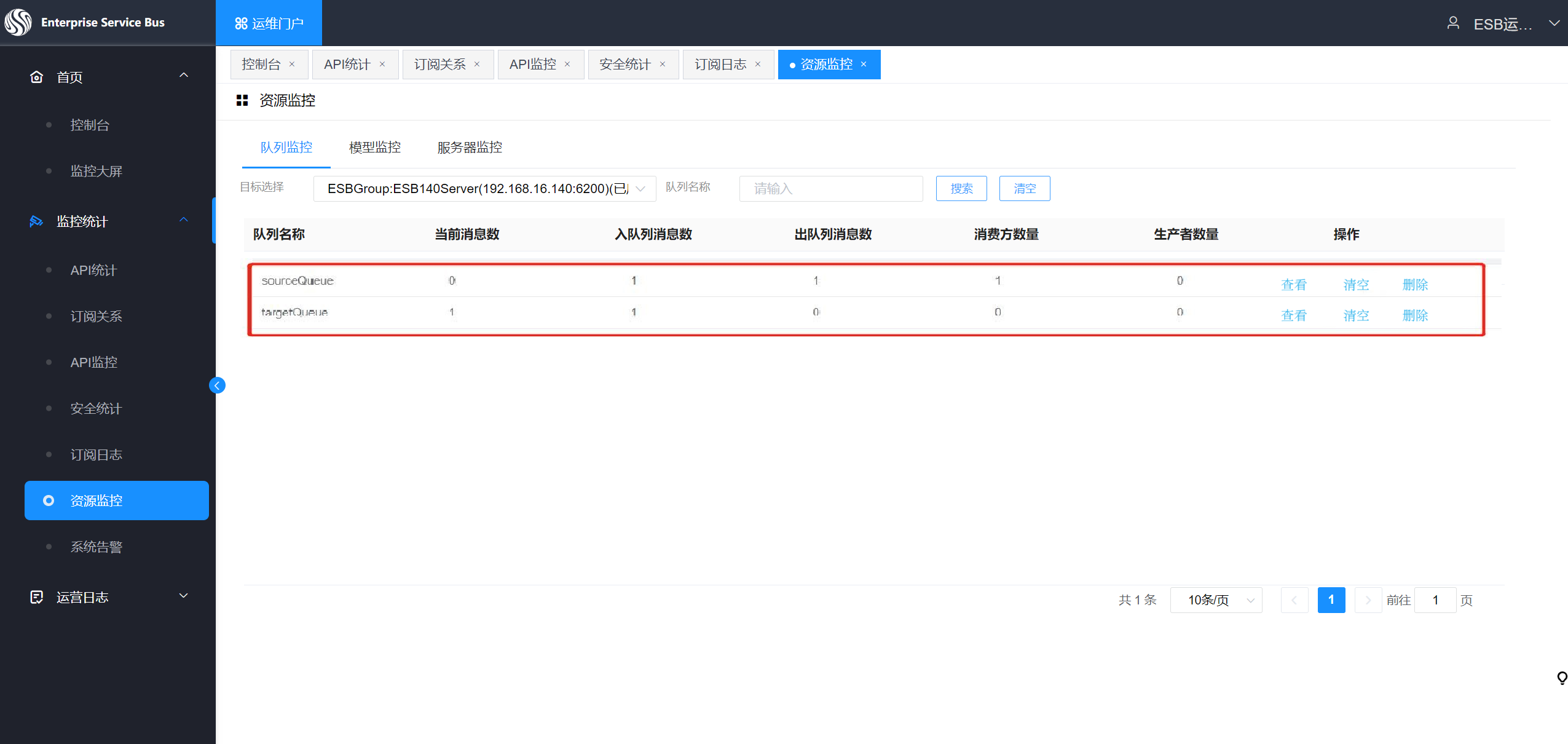

- 使用运维账户登陆，单击左侧导航树上的 “监控统计 >资源监控> 队列监控” ，右侧区域显示 “队列监控” 界面。
