本节讲述了HTTP-JMS协议转换场景的创建过程，包括创建工程、创建HTTP和JMS协议相关的服务和运行。通过本节你将了解到如下内容。
- 如何创建HTTP-JMS协议转换场景；
- 如何在Studio中测试开发的业务逻辑；
示例如附件所示：http_jms.zip (opens new window)
# 创建工程
启动APIGateway Studio。
在资源管理器中，鼠标右键选择“创建 > ESB项目”，创建ESB项目，如下图所示。

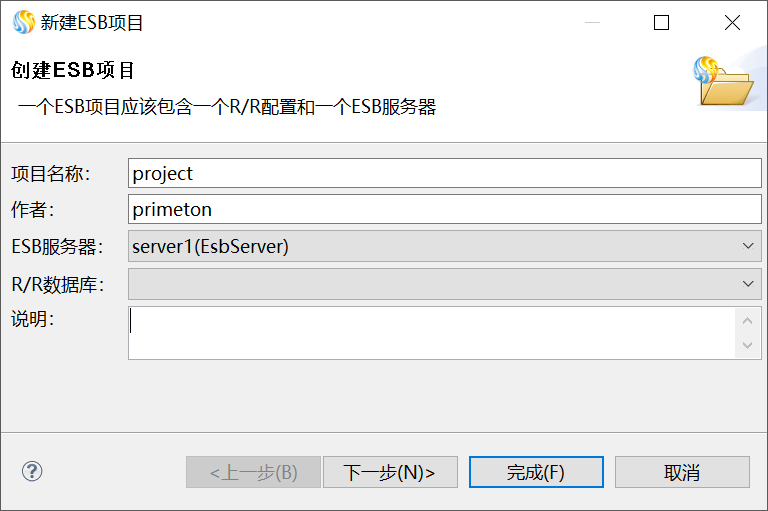

在“新建ESB项目”界面，输入“项目名称”、“作者”，选择“ESB服务器”、“R/R数据库”等基本信息。如下图所示。

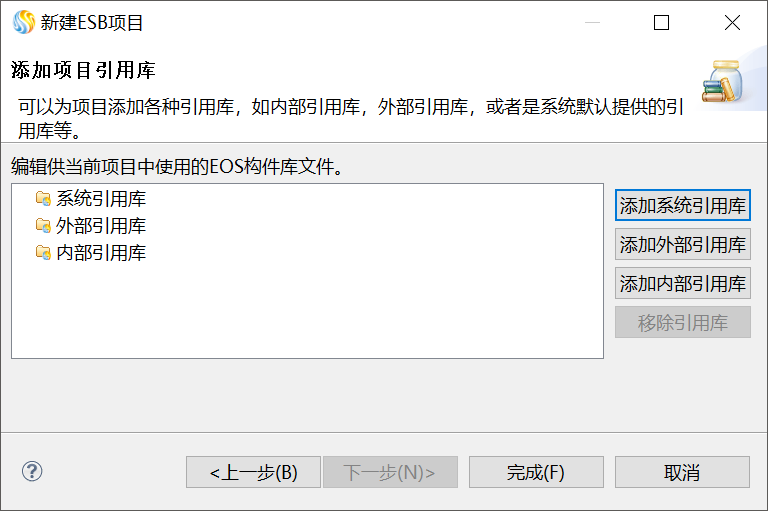

单击“下一步”，进入“添加项目引用库”界面，如下图所示。

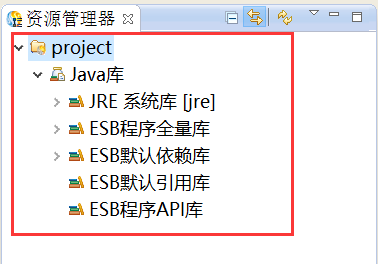

单击“完成”，系统返回ESB开发透视图，创建的项目在"资源管理器"视图中显示，如下图所示。
# 创建公共Module

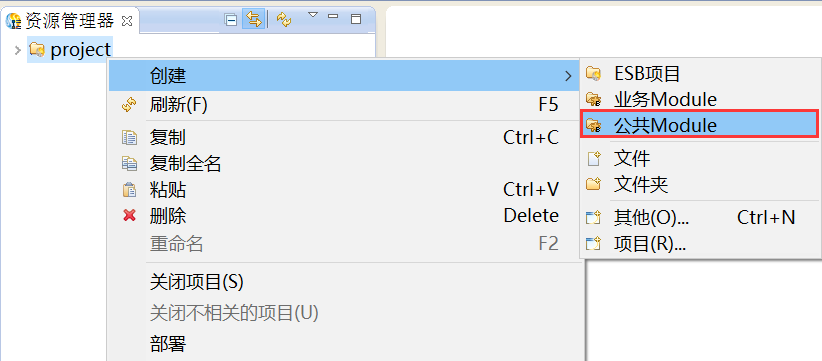

在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 公共Module”，创建公共Module，如下图所示。

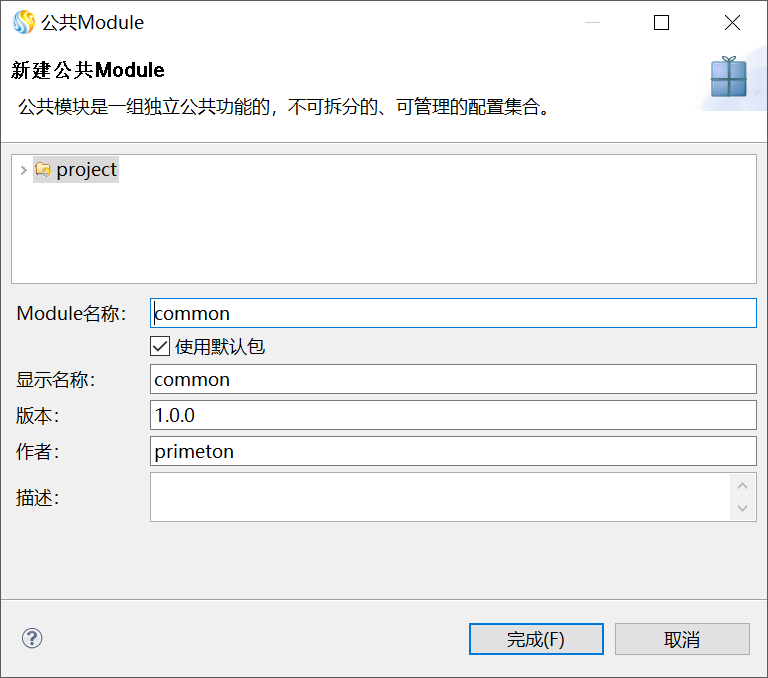

在“公共Module”对话框中，填写Module名称等信息，如下图所示。
公共Module相关填写项的填写规则如下。

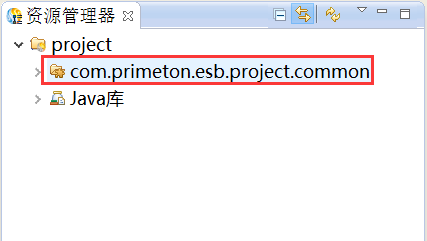

参数 说明 Module名称 Module的名称。由数字、字母、下划线（_）组成。 显示名称 Module显示名称。由数字、字母、中文、点（.）、下划线（_）组成。 版本 由数字和点（.）组成。 单击“完成”，公共Module创建完成，如下图所示。
# 创建HTTP Transport

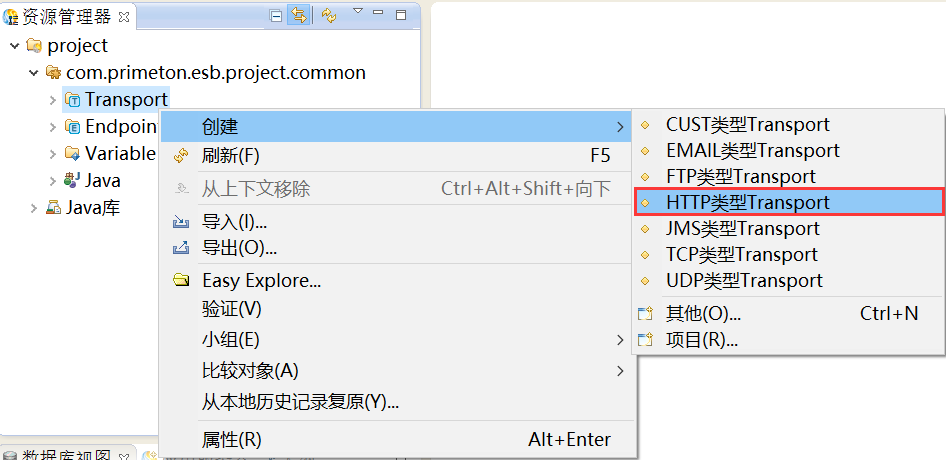

在创建的ESB项目的“Transport”上，右键选择“创建 > HTTP类型Transport”，如下图所示。
在弹出的“创建HTTP类型Transport”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。

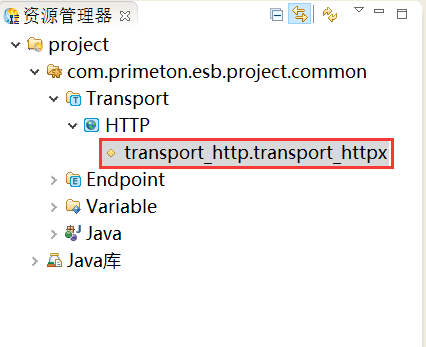

单击“完成”，HTTP Transport创建完成，如下图所示。

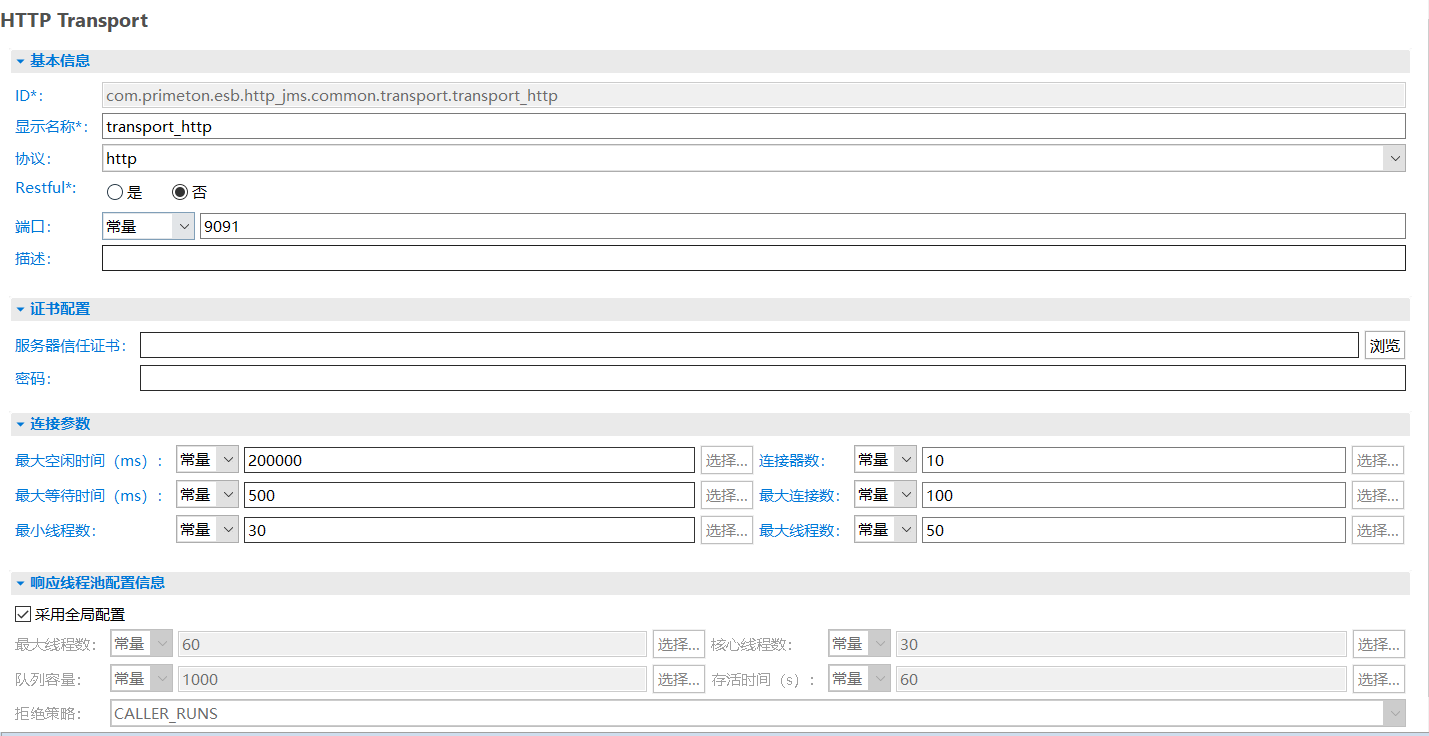

在资源管理器中，双击创建的HTTP Transport，打开HTTP Transport编辑器，修改相关参数。如下所示。
HTTP Transport配置完成后，单击工具栏中的图标保存。
# 创建JMS Endpoint

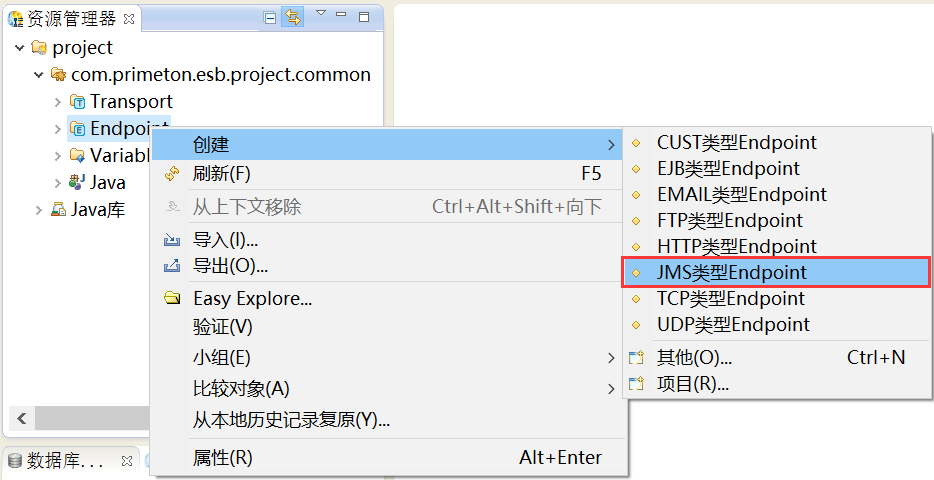

在创建的ESB项目的“Endpoint”上，右键选择“创建 > JMS类型Endpoint”，如下图所示。

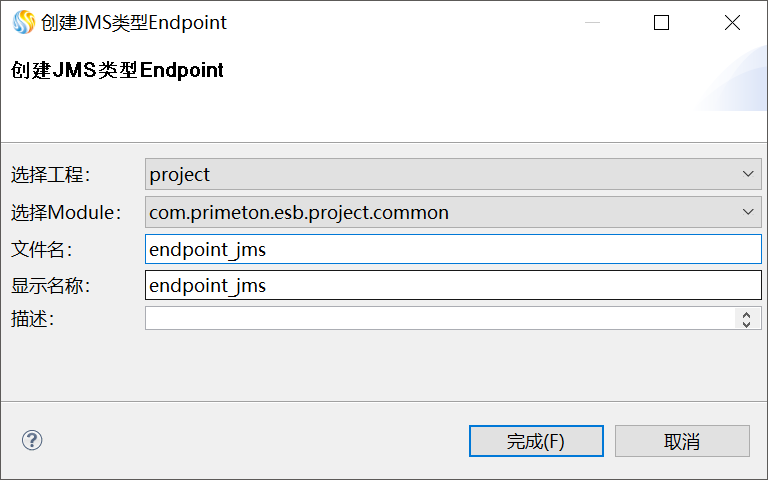

在弹出的“创建JMS类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。
单击“完成”，JMS Endpoint创建完成，如下图所示。

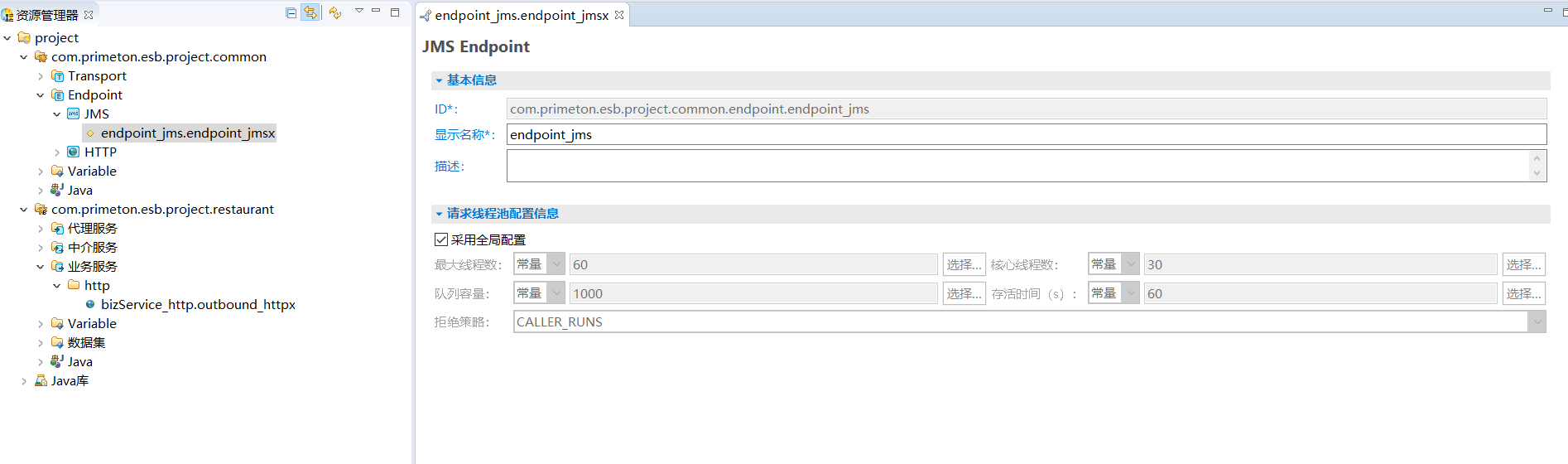

在资源管理器中，双击创建的JMS Endpoint，打开JMS Endpoint编辑器，修改相关参数。如下所示。
JMS Endpoint配置完成后，单击工具栏中的图标保存。
# 创建业务Module

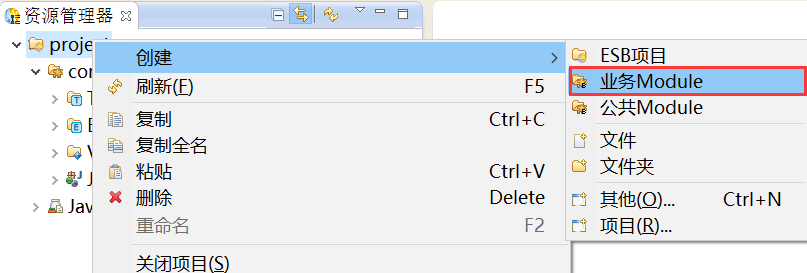

在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 业务Module”，创建业务Module，如下图所示。

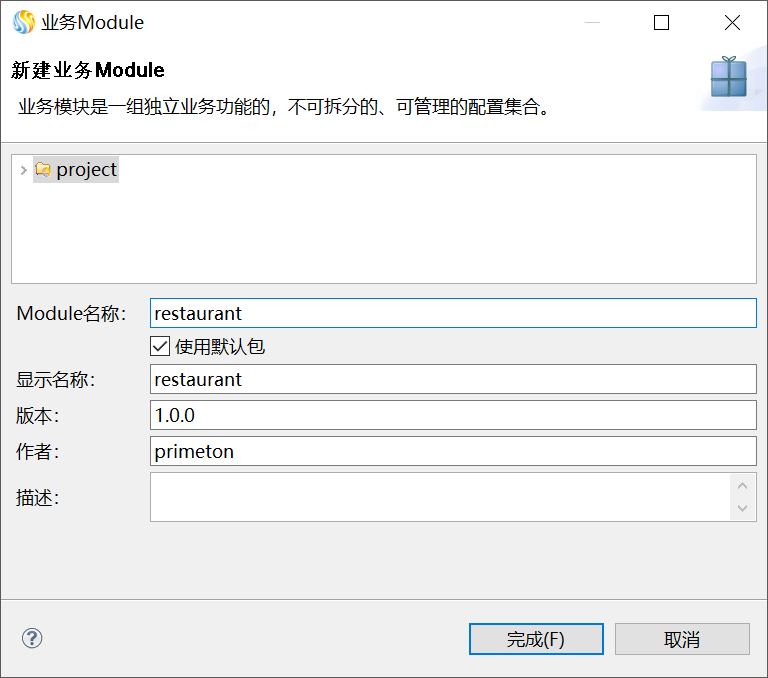

在“业务Module”对话框中，填写Module名称等信息，如下图所示。
业务Module相关填写项的填写规则如下。

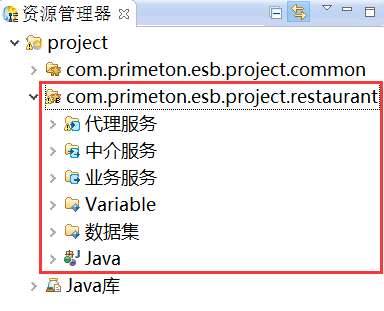

参数 说明 Module名称 Module的名称。由数字、字母、下划线（_）组成。 显示名称 Module显示名称。由数字、字母、中文、点（.）、下划线（_）组成。 版本 由数字和点（.）组成。 单击“完成”，业务Module创建完成，如下图所示。
# 创建JMS业务服务

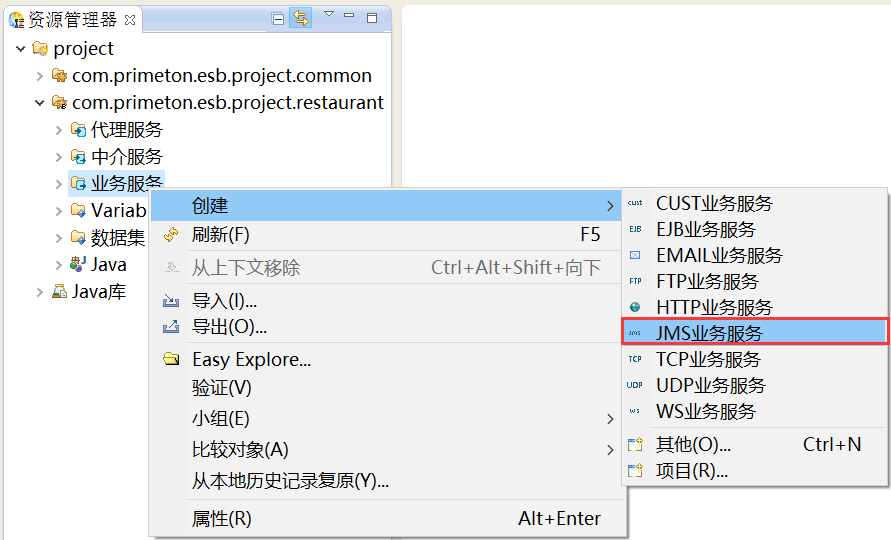

在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“业务服务”上，鼠标右键选择“创建 > JMS业务服务”，创建JMS业务服务，如下图所示。

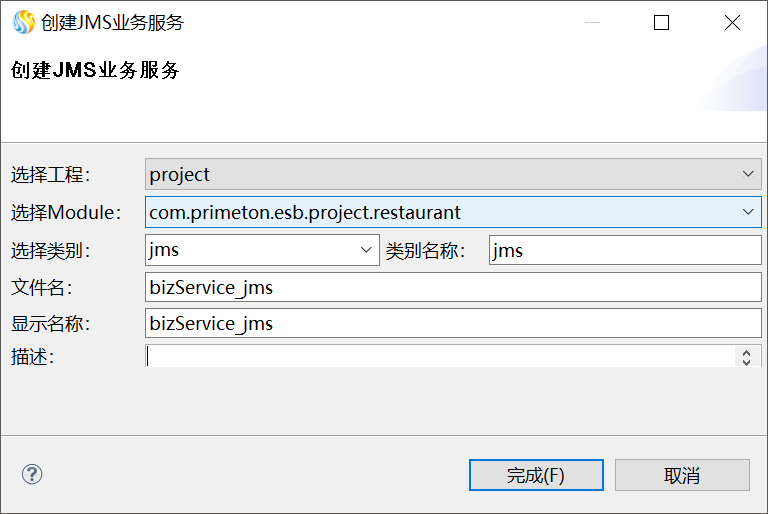

在打开的“创建JMS业务服务”对话框中，输入类别信息，如下图所示。

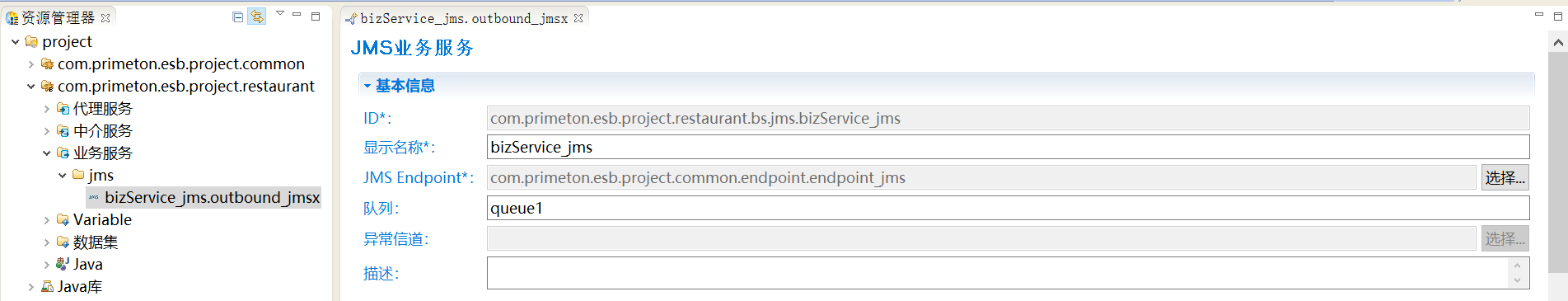

单击“完成”，在打开的“JMS业务服务”的编辑界面中，编辑生成的JMS业务服务的文件。选择刚刚创建的JMS Endpoint，填写队列名为“queue1”，如下图所示。
单击工具栏的保存，完成JMS业务服务的创建。
# 创建Java方法

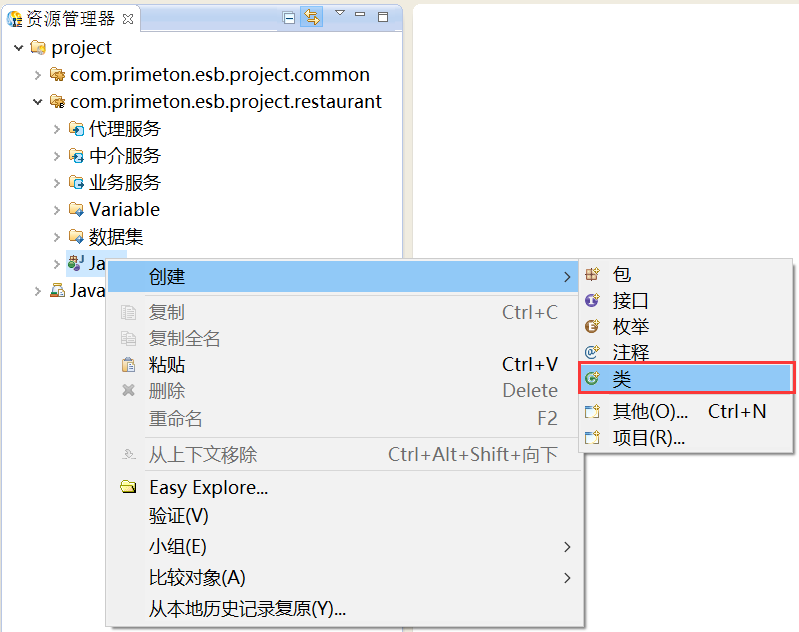

在资源管理器中，右键单击业务Module中的Java，选择“创建 > 类”，如下图所示。

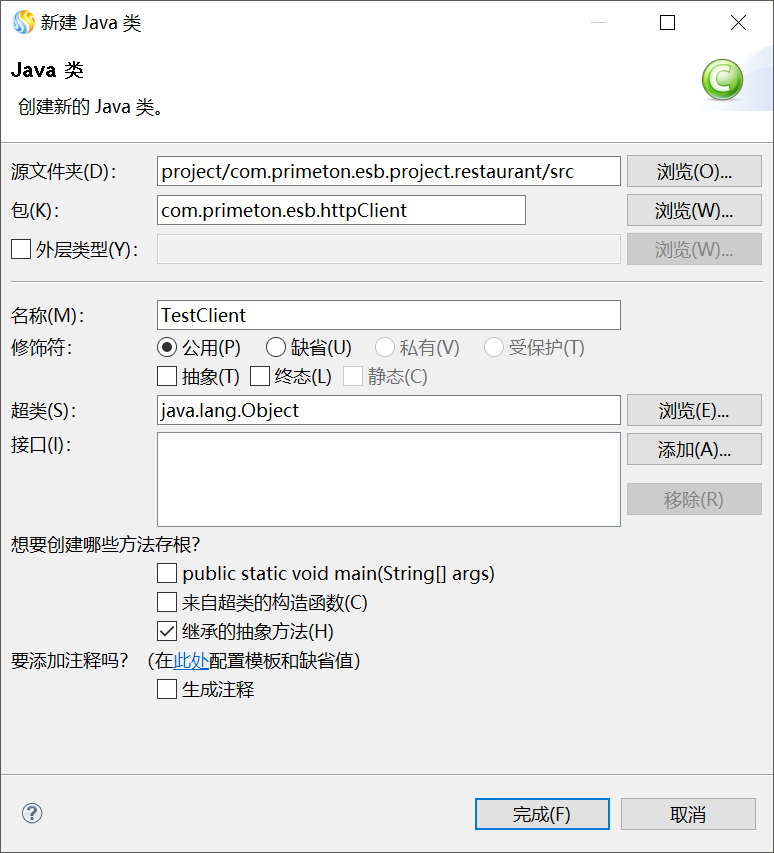

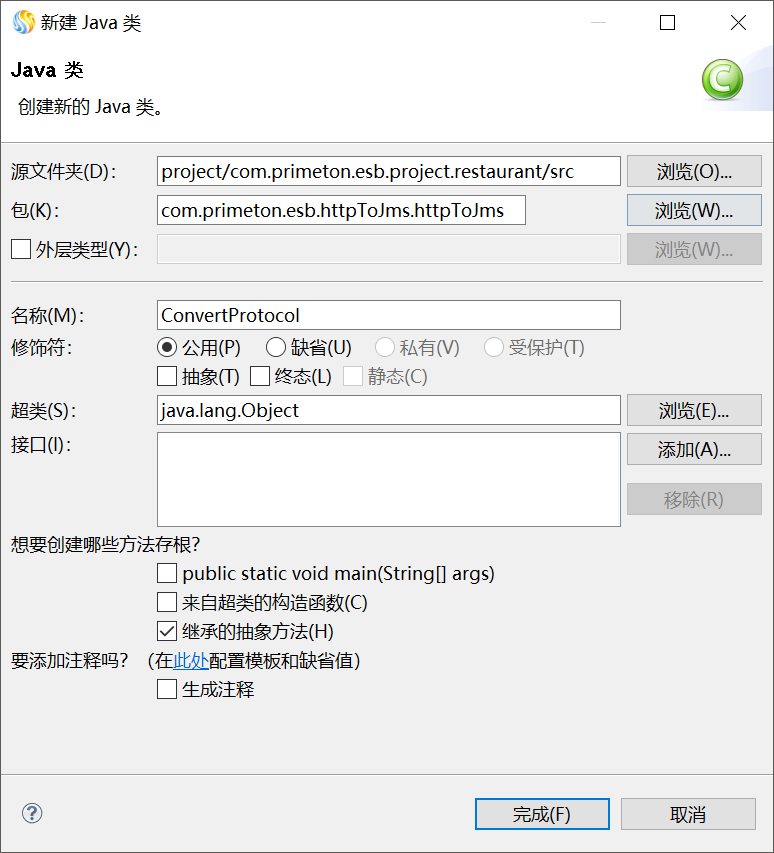

在弹出的"新建Java类"向导中输入相应信息后，点击"完成"按钮即可，如下图所示。
完整的“ConvertProtocol”类代码如下所示。
package com.primeton.esb.httpToJms.httpToJms; import java.util.HashMap; import com.primeton.esb.message.ITipMessagePayload; import com.primeton.esb.message.MessageConstants; import com.primeton.esb.message.TipMessageBuilder; public class ConvertProtocol { private static String httpReplyText ="<soapenv:Envelope xmlns:soapenv=\"http://www.w3.org/2003/05/soap-envelope\">" +"<soapenv:Body>" +" <ns:sayHiResponse xmlns:ns=\"http://quickstart.helloworld/xsd\">" +" <ns:return>Hello Primeton APIGateway!</ns:return>" +" </ns:sayHiResponse>" +" </soapenv:Body>" +"</soapenv:Envelope>"; /** * 根据HTTP请求消息构建JMS消息的消息体 * * @param httpRequestMsg * @return * @throws Exception */ public static ITipMessagePayload doHttpToJms( ITipMessagePayload httpRequestMsg) throws Exception { String requestText = (String) httpRequestMsg.getMessagePayload(); //根据messagePayload构建TipMessageBuilder TipMessageBuilder builder = TipMessageBuilder.withPayload(requestText); //定义消息头 HashMap<String, Object> messageHeaders = new HashMap<String, Object>(); //设置系统头-消息传递方向为单向消息 builder.setSystemHeader(MessageConstants.MESSAGE_INVOKE_TYPE, MessageConstants.ONE_WAY); //设置消息头 builder.setMessageHeaders(messageHeaders); //构建出JMS请求消息 return builder.build(); } /** * 自定义返回HTTP响应消息 * * @param httpRequestMsg * @return * @throws Exception */ public static ITipMessagePayload createHttpReply(ITipMessagePayload httpRequestMsg) throws Exception { String replyText = httpReplyText; //根据messagePayload构建TipMessageBuilder TipMessageBuilder builder = TipMessageBuilder.withPayload(replyText); //根据HTTP请求消息得到系统头 builder.copySystemHeaders(httpRequestMsg.getSystemHeaders()); //根据HTTP请求消息得到协议头 builder.setProtocolHeaders(httpRequestMsg.getProtocolHeaders()); //构建出HTTP响应消息 return builder.build(); } }同样的方法创建类“SimpleConsumer”和类“TestClient”，如下图所示。

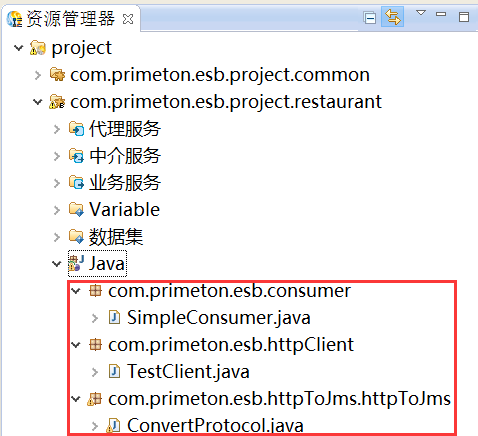

完整的“SimpleConsumer”类和“TestClient”类代码如下所示。
package com.primeton.esb.httpClient; import java.io.BufferedReader; import java.io.File; import java.io.FileInputStream; import java.io.FileNotFoundException; import java.io.IOException; import java.io.InputStreamReader; import java.io.OutputStream; import java.net.HttpURLConnection; import java.net.URL; public class TestClient { public static void main(String[] args) throws FileNotFoundException, IOException { //请求URL地址:httpTransport上的ip端口+代理服务上配的Uri // String urlString = "http://127.0.0.1:9090/RequestInfo"; //Http穿透服务 String urlString = "http://127.0.0.1:9091/HttpToJms"; //HttpToJms中介服务 // String urlString = "http://127.0.0.1:8088/servletdemo/servlet/jsonCustServlet";//HTTP+JSON的Servlet // String urlString = "http://192.168.10.78:9090/com.primeton.esb.provider.custsystem.custJsonService";//HTTP+JSON服务 // String urlString = "http://192.168.10.78:9090/com.primeton.esb.provider.custsystem.CustMgrService?wsdl";//HTTP+SOAP服务 //请求消息所在文件 String requestFile = "http.txt";//Test Http To Jms,当测试HTTP+JSON的Servlet时，内容为：{"custid":1} // String requestFile = "soap.xml";//HTTP+SOAP服务 URL url = new URL(urlString); HttpURLConnection httpConn = (HttpURLConnection) url.openConnection(); File fileToSend=new File(requestFile); byte[] buf=new byte[(int)fileToSend.length()]; new FileInputStream(requestFile).read(buf); httpConn.setRequestProperty("Content-Length",String.valueOf( buf.length ) ); httpConn.setRequestProperty("Content-Type","text/plain; charset=utf-8"); // httpConn.setRequestProperty("Content-Type","text/xml; charset=utf-8"); //HTTP+SOAP服务 // httpConn.setRequestProperty("ClientId","com.primeton.esb.consumer.custclient");//SAM中“服务消费者域”中“调用客户系统”的应用编码 // httpConn.setRequestProperty("OperationCode","com.primeton.esb.provider.custsystem.CustMgrService.getCustByID");//SAM中HTTP+SOAP服务的getCustByID操作编码 // httpConn.setRequestProperty("OperationCode","com.primeton.esb.provider.custsystem.custJsonService.getCust");//SAM中HTTP+JSON服务的getCust操作编码 httpConn.setRequestMethod( "POST" ); httpConn.setDoOutput(true); httpConn.setDoInput(true); OutputStream out = httpConn.getOutputStream(); out.write( buf ); out.close(); InputStreamReader isr = new InputStreamReader(httpConn.getInputStream(),"utf-8"); BufferedReader in = new BufferedReader(isr); String inputLine; StringBuffer sb =new StringBuffer(); while ((inputLine = in.readLine()) != null){ sb.append(inputLine); } in.close(); System.out.println(sb.toString()); } }Java方法创建完成如下图所示。
# 创建中介服务

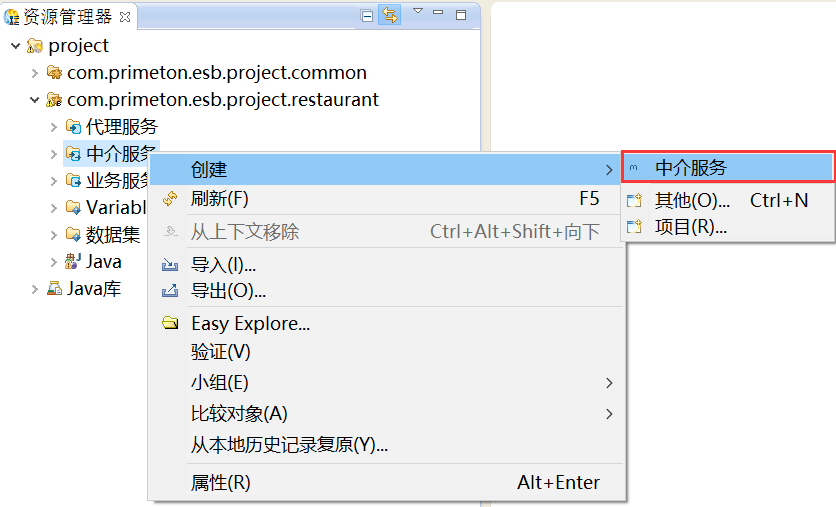

在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“中介服务”上，鼠标右键选择“创建 > 中介服务”，如下图所示。

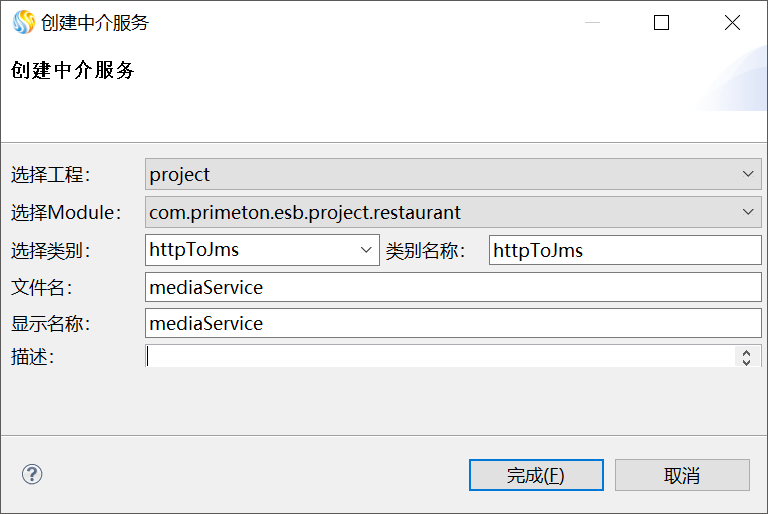

在打开的“创建WS代理服务”对话框中，输入类别信息，如下图所示。
单击“完成”，生成中介服务，如下图所示。

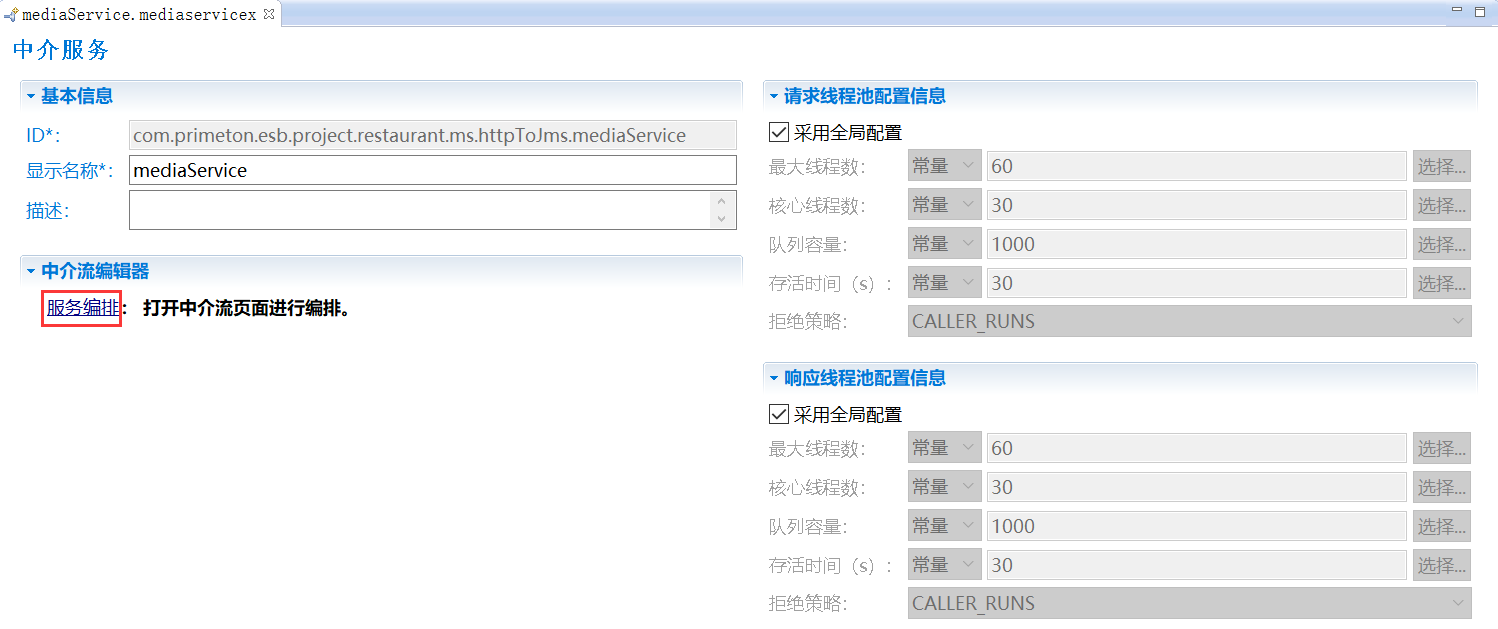

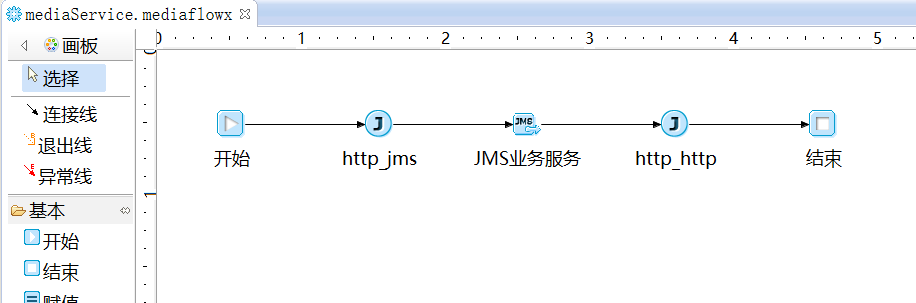

在"中介服务"编辑页面单击“服务编排”链接，进入编排中介服务的界面。在"选用板"中将"JAVA方法"和"JAVA业务服务"图元拖拽到右边的编辑区，并用"连接线"依次连接，如下图所示。

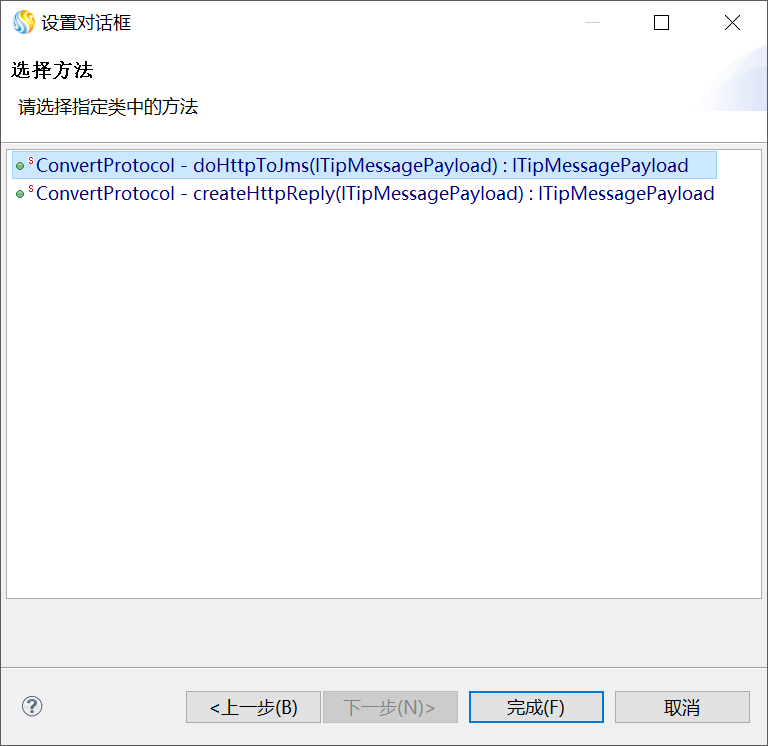

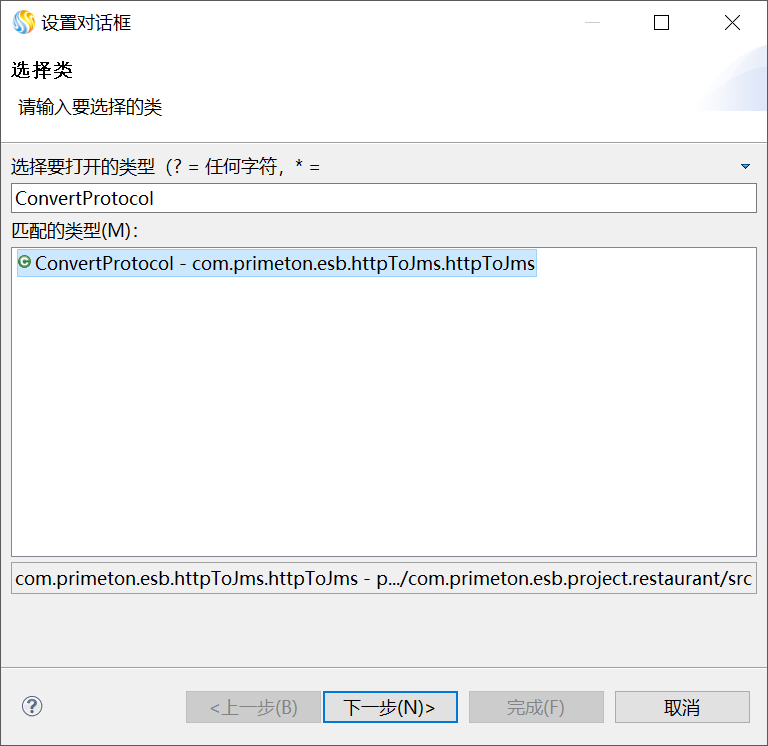

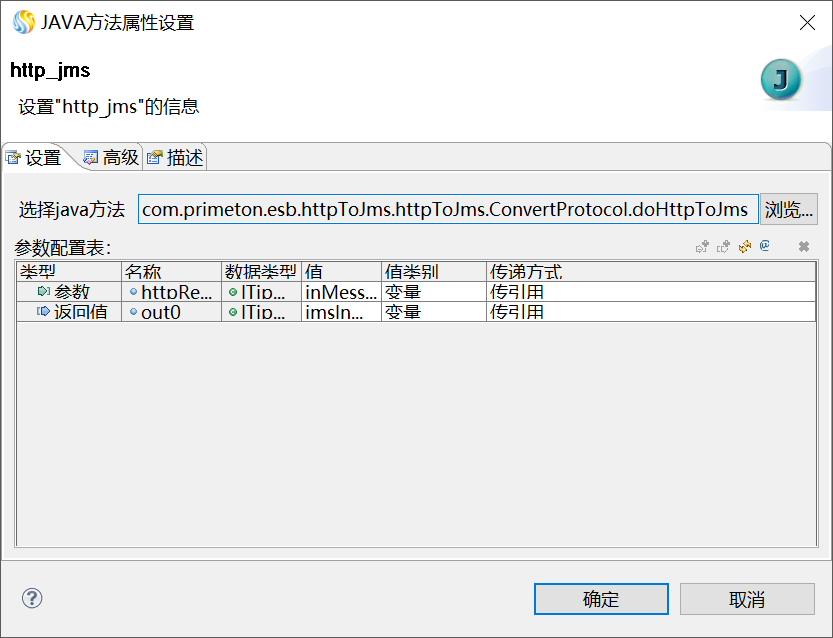

双击编辑区中的"http_jms"JAVA方法图元，在"JAVA方法属性设置"窗口中，单击"浏览..."，弹出"选择java方法"窗口，在"选择要打开的类型的输入框中输入类名"ConvertProtocol"，在"匹配的类型"中选中ConvertProtocol，单击“下一步”再选中doHttpToJms方法，如下图所示。
在"JAVA方法属性设置"中设置"参数配置表"，如下图所示。

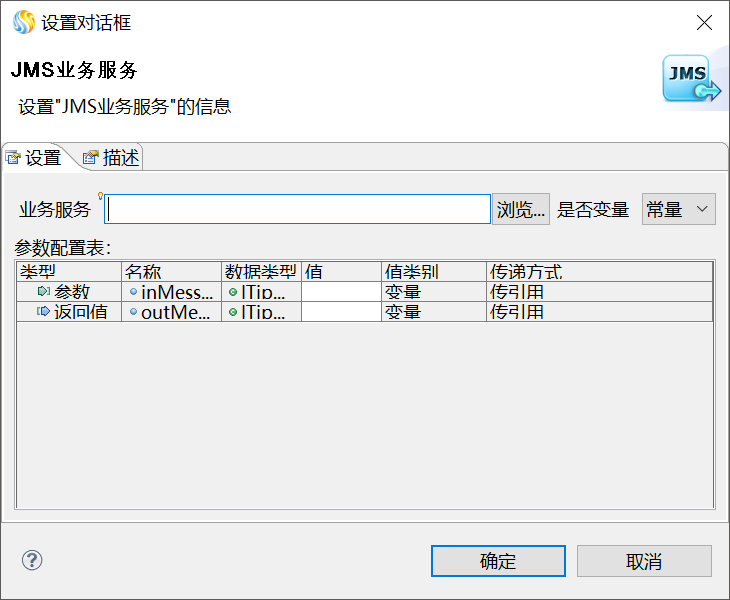

双击编辑区中的"JMS业务服务"图元，弹出JMS业务服务的"设置对话框"，单击"浏览..."，如下图所示。

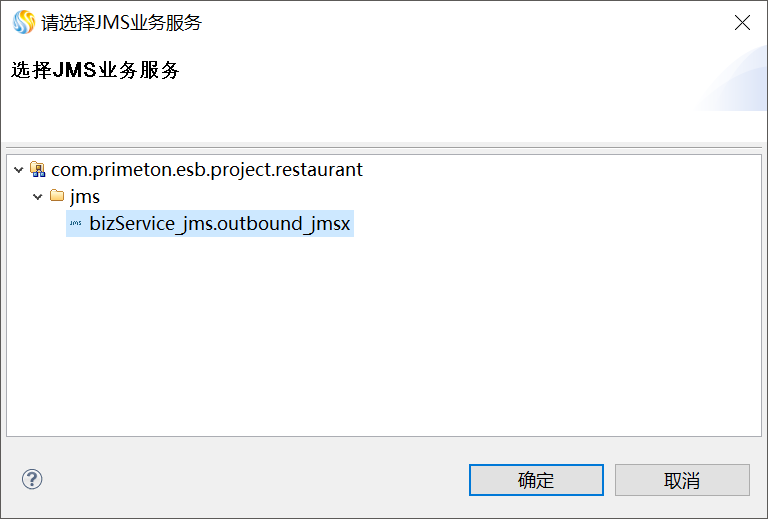

在弹出的"请选择JMS业务服务"窗口中，选择对应的JMS业务服务，单击“确定”，如下图所示。

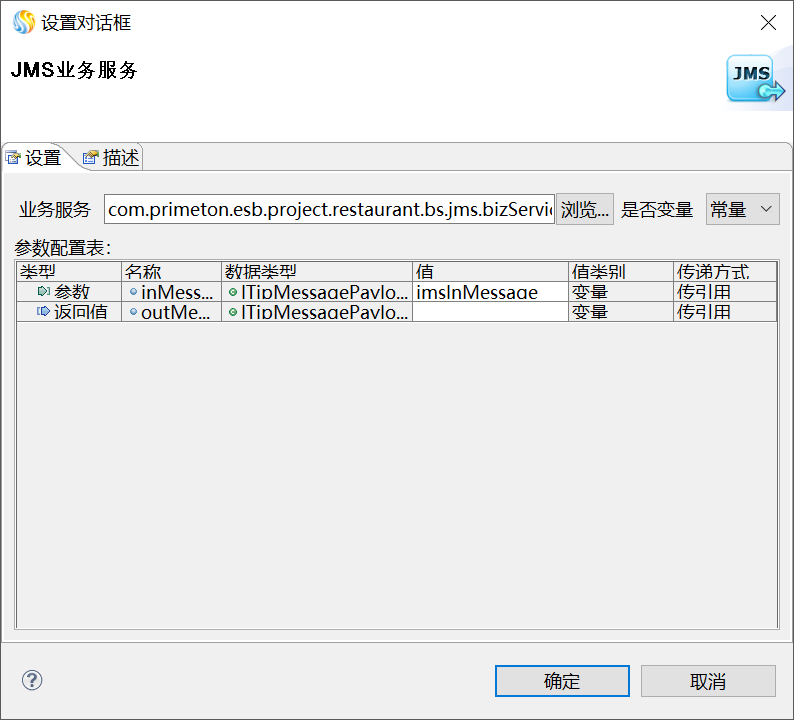

在"设置对话框"中设置"参数配置表"，单击“确定”，如下图所示。

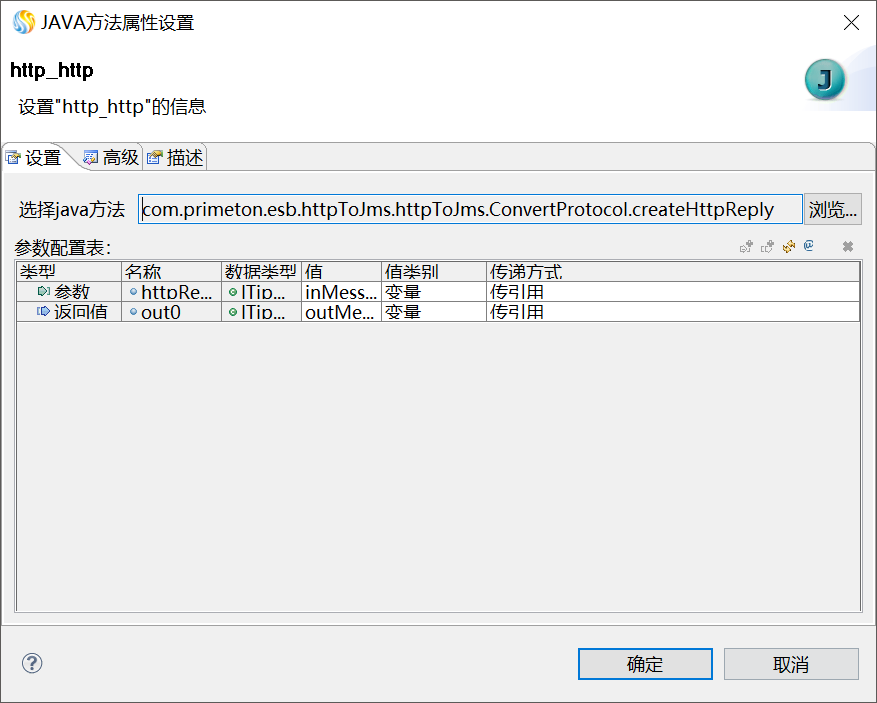

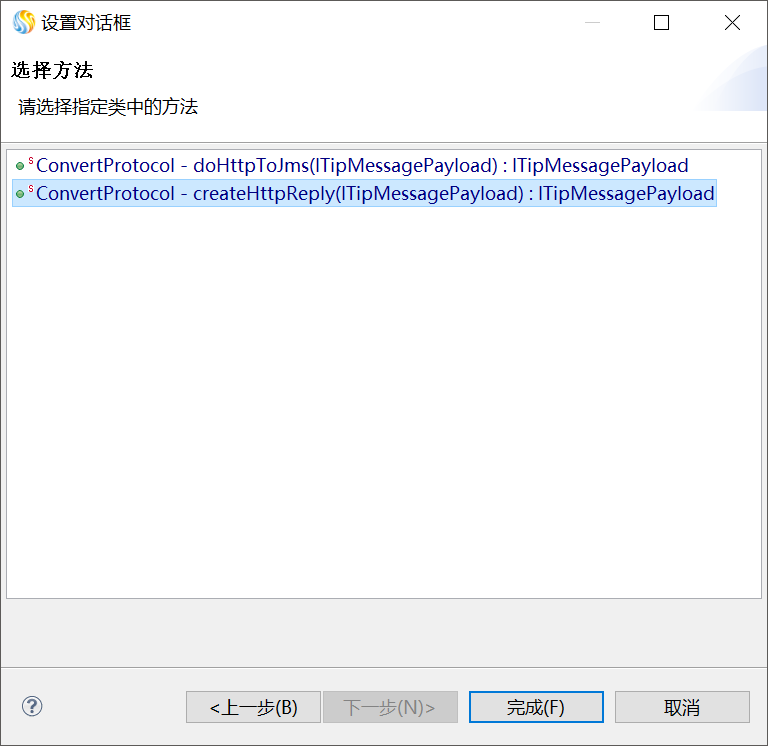

双击编辑区中的"http_http"JAVA方法图元，在"JAVA方法属性设置"窗口中，单击"浏览..."，弹出"选择java方法"窗口，在"选择要打开的类型的输入框中输入类名"ConvertProtocol"，在"匹配的类型"中选中ConvertProtocol，单击“下一步”再选中createHttpReply方法，如下图所示。
设置"参数配置表"，单击"确定"，如下图所示。

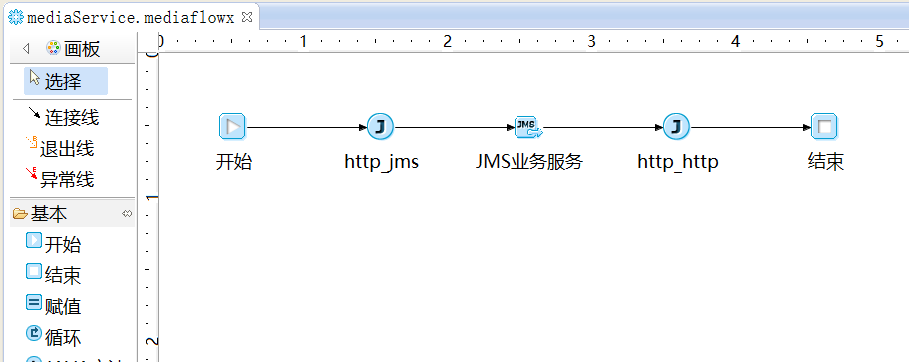

中介服务创建完成，如下图所示。
# 创建HTTP代理服务

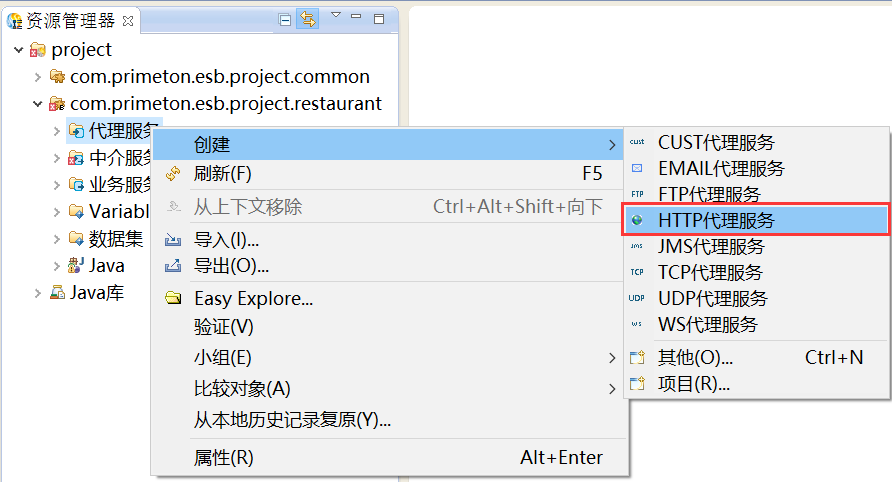

在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“代理服务”上，鼠标右键选择“创建 > HTTP代理服务”，创建HTTP代理服务，如下图所示。

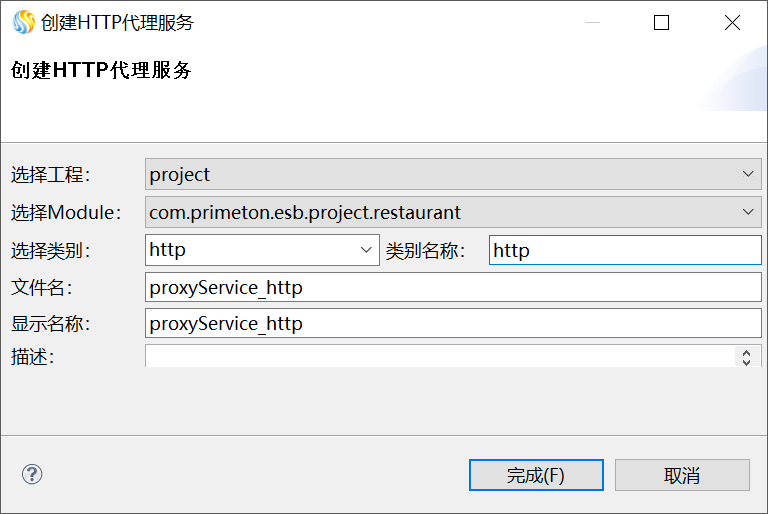

在打开的“创建HTTP代理服务”对话框中，输入类别信息，如下图所示。

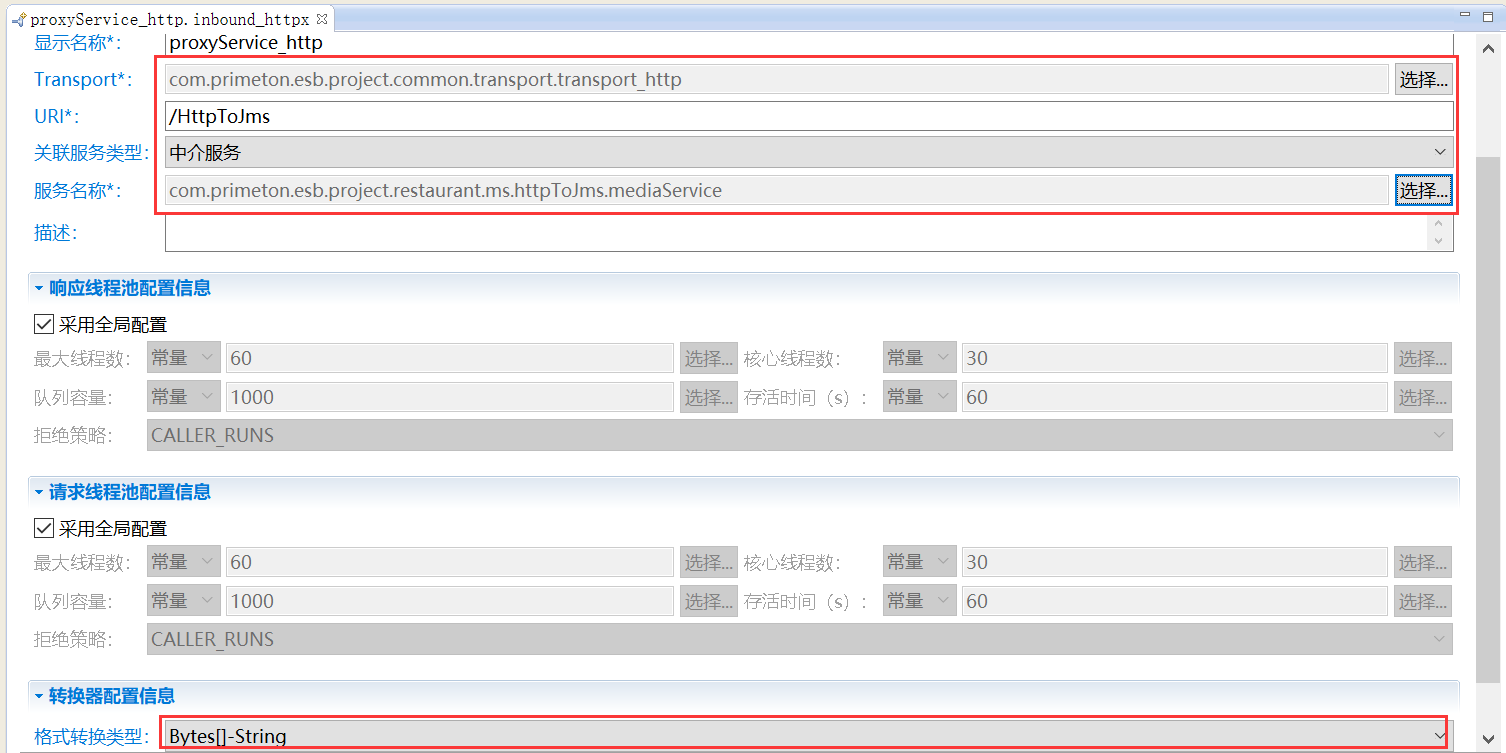

单击“完成”，在HTTP代理服务的编辑界面中，需要输入"URI"并设置引用的中介服务，如下图所示。
单击工具栏的保存，完成HTTP代理服务的创建。
# 创建文件

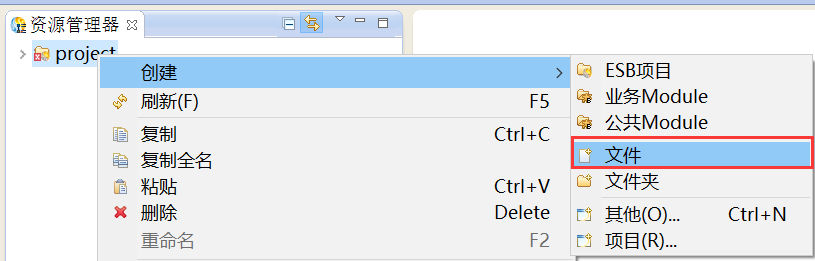

在资源管理器中，选中创建好的项目，鼠标右键选择“创建 >文件”，如下图所示。

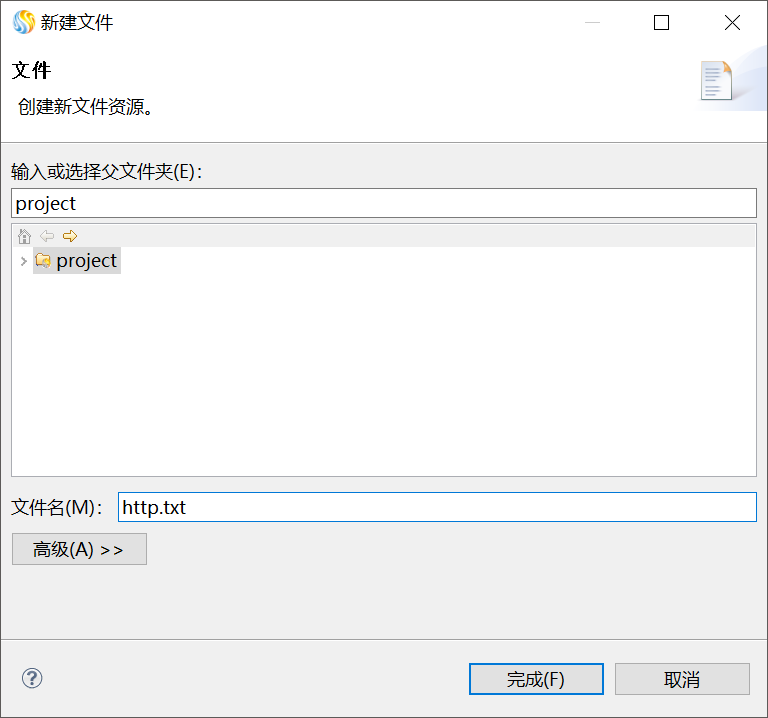

在“新建文件”对话框中，填写文件名，如下图所示。
单击“完成”。
在“http.txt”文件中输入文本消息“Test Http To Jms”，作为HTTP的请求消息。
# 启动和测试
在业务 Module（com.primeton.esb.project.restaurant）中点击“Java > com.primeton.esb.httpClient > TestClient，将 main 方法中 urlString 的值改为该示例中 HTTP 代理服务的 URL，修改如下所示。

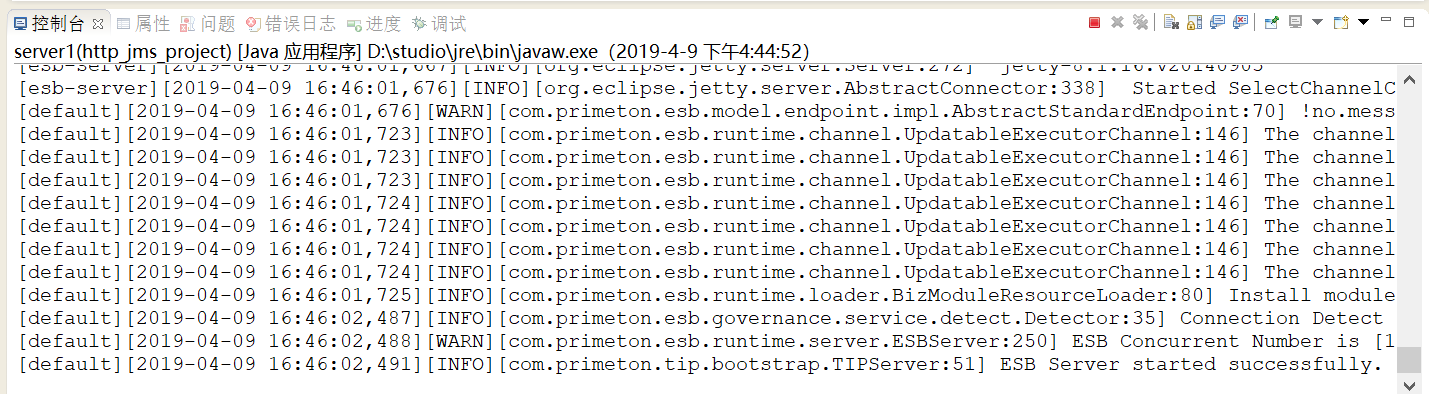

启动APIGateway ESBServer，如下图所示。
右键单击 TestClient.java 的空白处，在弹出来的菜单中选择“运行方式 > Java 应用程序”，运行该类的 main 方法后将返回信息打印在控制台中，如下所示。
<soapenv:Envelope xmlns:soapenv="http://www.w3.org/2003/05/soap-envelope">> <ns:sayHiResponse xmlns:ns="http://quickstart.helloworld/xsd"> <ns:return>Hello Primeton APIGateway!</ns:return> </ns:sayHiResponse> </soapenv:Body></soapenv:Envelope>返回的信息就是在“ConvertProtocol.java”中定义的“httpReplyText”响应消息内容，说明HTTP代理服务调用成功。
打开业务Module（com.primeton.esb.project.restaurant）中java类“SimpleConsumer.java”，执行main方法后，控制台打印信息如下所示。
