本节介绍WS-WS数据格式的转换，主要包括如下。

  • Http Tansport和Endpoint的创建
  • WS代理和业务服务的创建
  • 创建数据转换的中介服务

使用如下的输入WS示例数据（wsdemo中的CustMgrService服务）请求报文如下：

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsd="http://ws.apache.org/axis2/samples/Cust/xsd/">
    <soapenv:Header/>
    <soapenv:Body>
        <xsd:getCustByID>
        <xsd:custid>1</xsd:custid>
        </xsd:getCustByID>
    </soapenv:Body>
</soapenv:Envelope>

正常的WS穿透场景返回：

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/">
    <soapenv:Header/>
    <soapenv:Body>
        <ns:getCustByIDResponse xmlns:ns="http://ws.apache.org/axis2/samples/Cust/xsd/">
        <ns:return>
        <age xmlns="http://webservice.primeton.com/xsd">50</age>
        <custid xmlns="http://webservice.primeton.com/xsd">1</custid>
        <name xmlns="http://webservice.primeton.com/xsd">primeton1</name>
        <phone xmlns="http://webservice.primeton.com/xsd">8008205821</phone>
        <sex xmlns="http://webservice.primeton.com/xsd">男</sex>
        </ns:return>
        </ns:getCustByIDResponse>
    </soapenv:Body>
</soapenv:Envelope>

中介转换后的数据格式（erpdemo中的CustomerService服务）转换后报文如下：

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsd="http://ws.apache.org/axis2/samples/Customer/xsd/">
    <soapenv:Header/>
    <soapenv:Body>
        <xsd:getCustomerByID>
        <xsd:customerid>2</xsd:customerid>
        </xsd:getCustomerByID>
    </soapenv:Body>
</soapenv:Envelope>

最终返回后的数据：

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/">
    <soapenv:Header/>
    <soapenv:Body>
        <ns:getCustomerByIDResponse xmlns:ns="http://ws.apache.org/axis2/samples/Customer/xsd/">
        <ns:return>
        <age xmlns="http://erpservice.primeton.com/xsd">50</age>
        <customerid xmlns="http://erpservice.primeton.com/xsd">2</customerid>
        <gender xmlns="http://erpservice.primeton.com/xsd">男</gender>
        <name xmlns="http://erpservice.primeton.com/xsd">erp2</name>
        <telephone xmlns="http://erpservice.primeton.com/xsd">8008205821</telephone>
        </ns:return>
        </ns:getCustomerByIDResponse>
    </soapenv:Body>
</soapenv:Envelope>

通过dom4j解析修改报文内容，因为牵扯到跨WS调用，所以需要修改命名空间、SOAPAction，生成另外一种格式的soap消息，提交到目标服务，处理后返回给客户端。

示例如附件所示：ws_ws.zip (opens new window)

# 创建工程

  1. 启动APIGateway Studio。

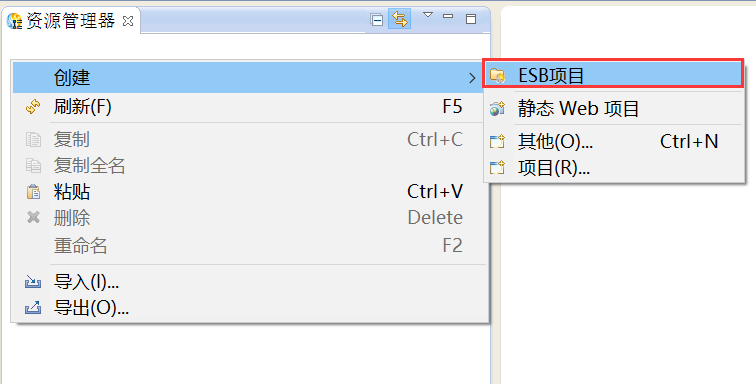

  2. 在资源管理器中，鼠标右键选择“创建 > ESB项目”，创建ESB项目，如下图所示。
    3.3.6 WS_WS协议转换 > image2018-10-10 17:56:4.png

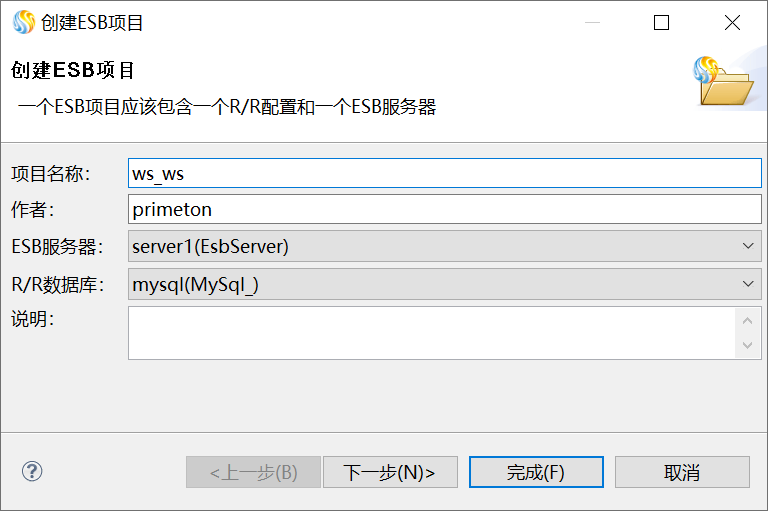

  3. 在“新建ESB项目”界面，输入“项目名称”、“作者”，选择“ESB服务器”、“R/R数据库”等基本信息。如下图所示。
    3.3.6 WS_WS协议转换 > image2018-10-10 17:56:4.png

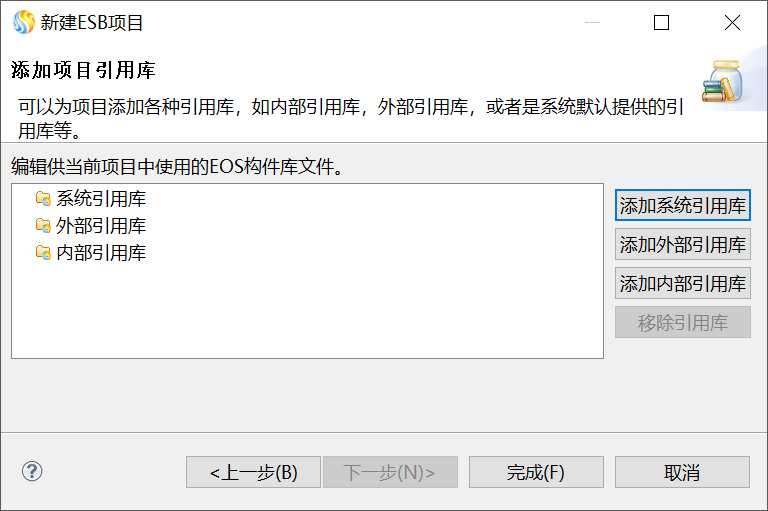

  4. 单击“下一步”，进入“添加项目引用库”界面，如下图所示。
    3.3.6 WS_WS协议转换 > image2018-10-10 17:59:15.png

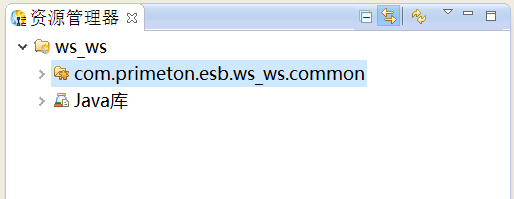

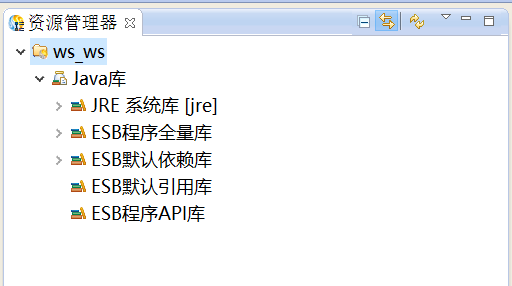

  5. 单击“完成”，系统返回ESB开发透视图，创建的项目在"资源管理器"视图中显示，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:40:41.png

# 创建公共Module

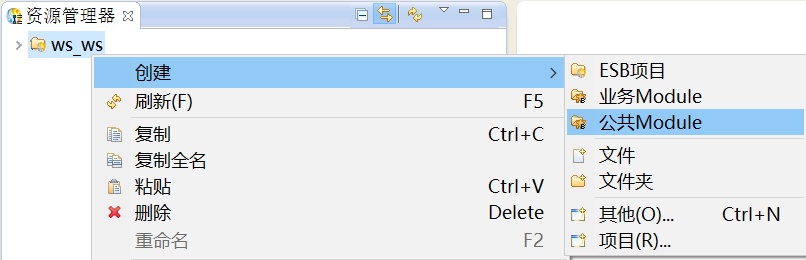

  1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 公共Module”，创建公共Module，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:41:37.png

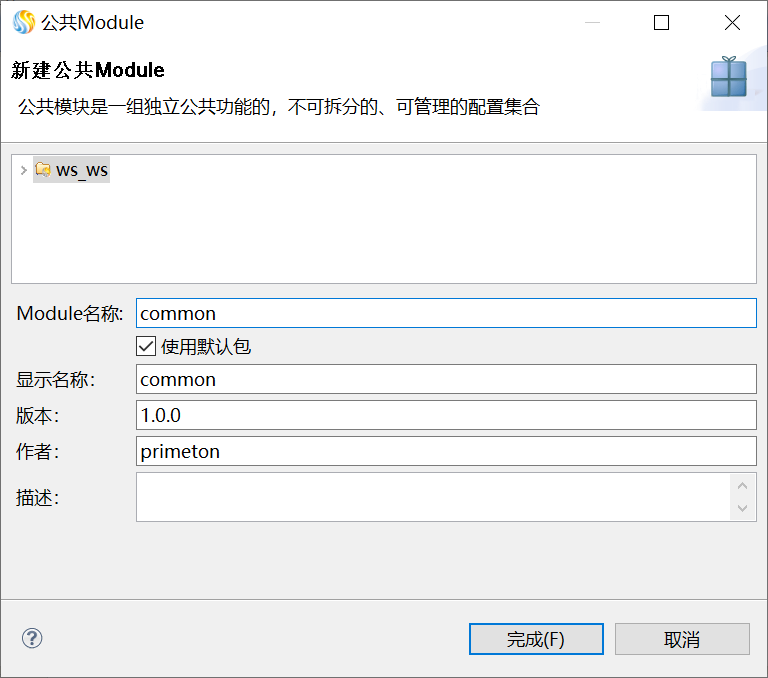

  2. 在“公共Module”对话框中，填写Module名称等信息，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:41:52.png

  3. 单击“完成”，公共Module创建完成，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:42:14.png

# 创建HTTP Transport

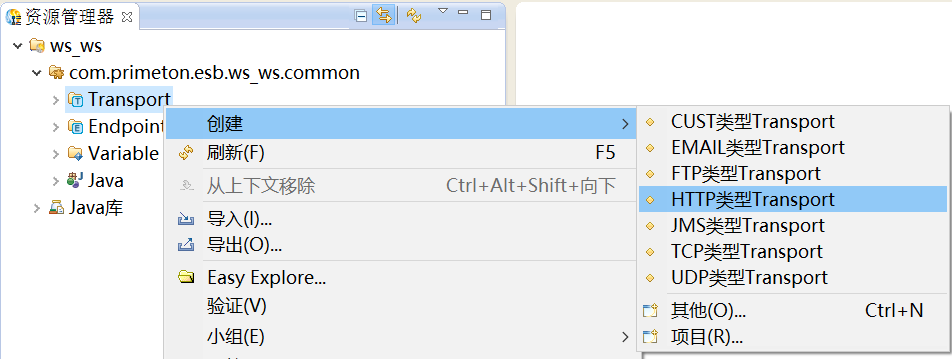

  1. 在创建的ESB项目的“Transport”上，右键选择“创建 > HTTP类型Transport”，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:42:57.png

  2. 在弹出的“创建HTTP类型Transport”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:43:17.png

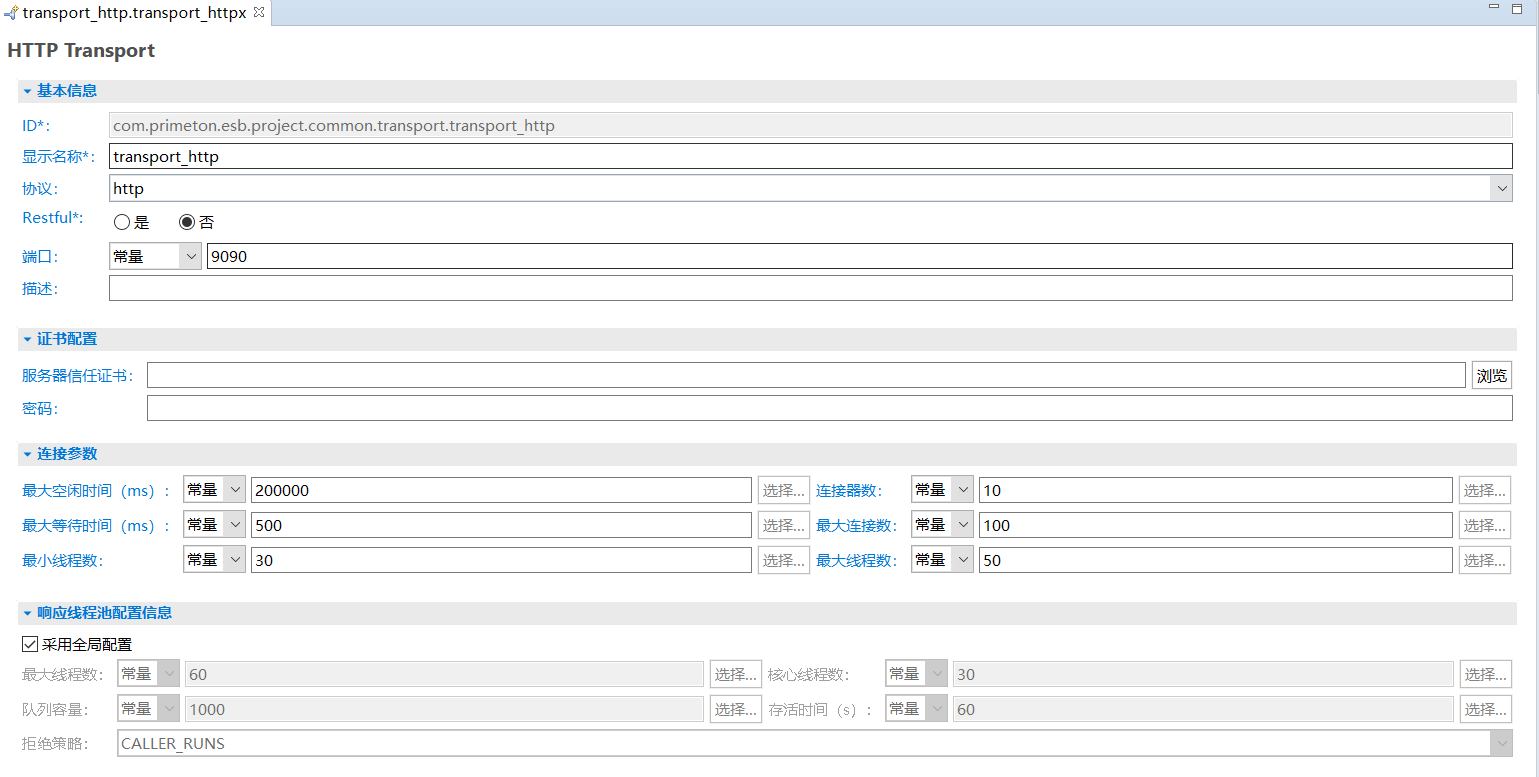

  3. 单击“完成”，在资源管理器中，双击创建的HTTP Transport，打开HTTP Transport编辑器，修改相关参数。如下所示。
    3.3.6 WS_WS协议转换 > image2020-7-10 16:44:16.png

  4. HTTP Transport配置完成后，单击工具栏中的图标保存。

# 创建HTTP Endpoint

  1. 在创建的ESB项目的“Endpoint”上，右键选择“创建 > HTTP类型Endpoint”，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:45:45.png

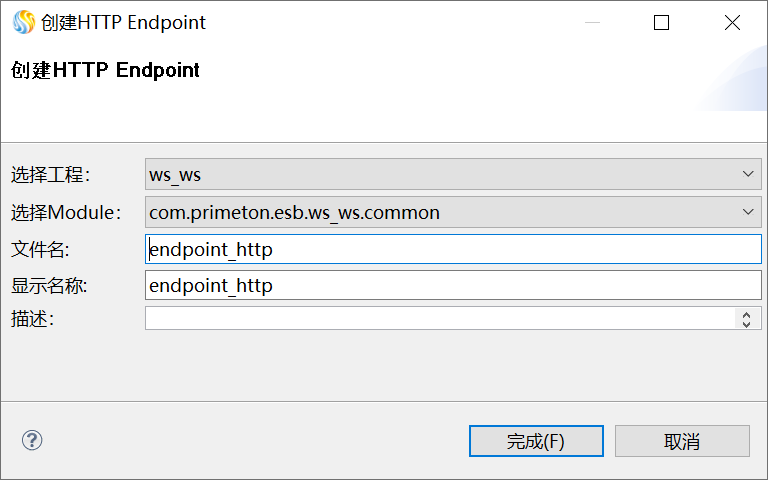

  2. 在弹出的“创建HTTP类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:46:2.png

  3. 单击“完成”，在资源管理器中，双击创建的HTTP Endpoint，打开HTTPEndpoint编辑器，修改相关参数。如下所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:47:20.png

  4. HTTP Endpoint配置完成后，单击工具栏中的图标保存。

# 创建业务Module

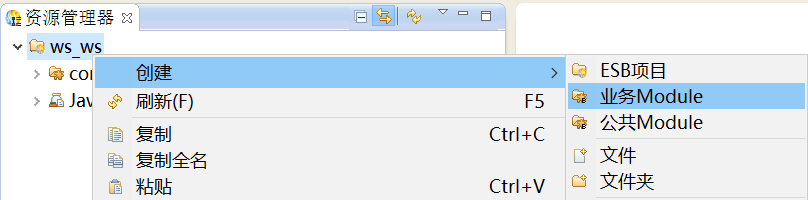

  1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 业务Module”，创建业务Module，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 16:48:10.png

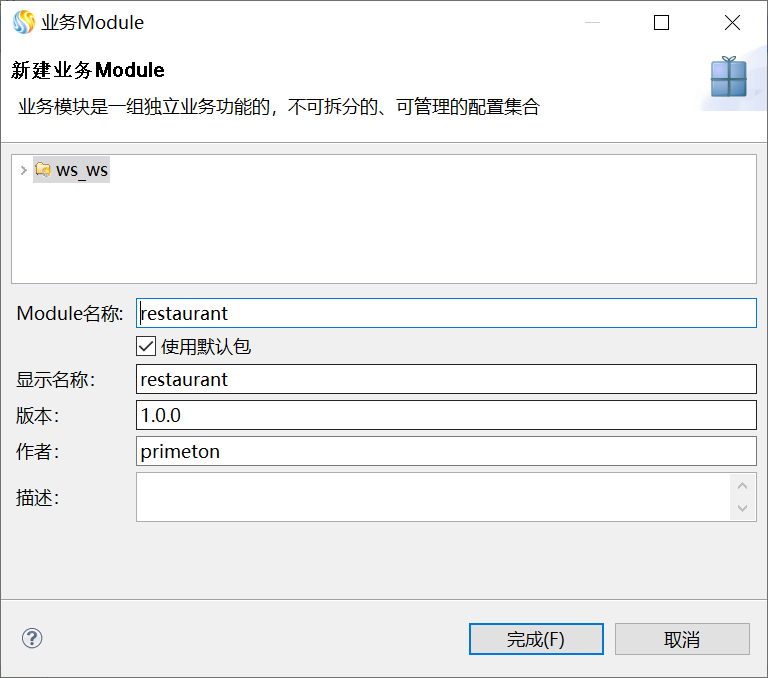

  2. 在“业务Module”对话框中，填写Module名称等信息，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 17:27:6.png

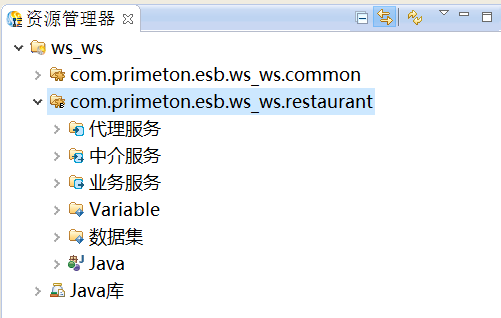

  3. 单击“完成”，业务Module创建完成，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 17:27:33.png

# 创建WS业务服务

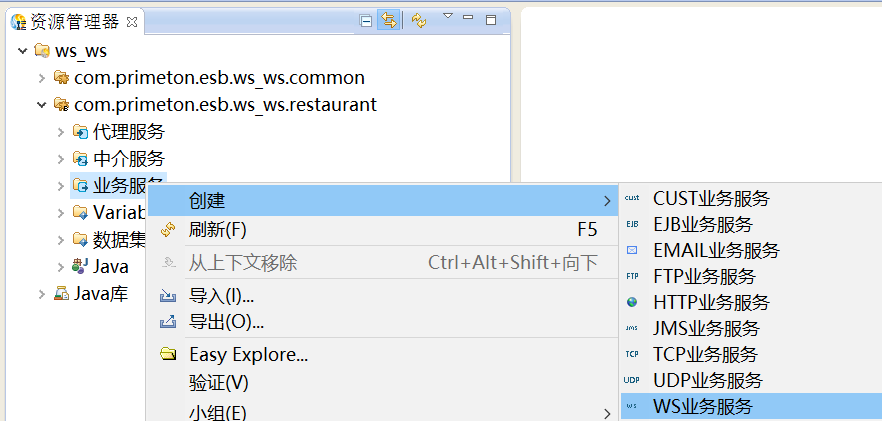

  1. 在资源管理器中，在新建的业务Module”的“业务服务”上，鼠标右键选择“创建 > WS业务服务”，创建WS业务服务，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 18:3:14.png

  2. 在打开的“创建WS业务服务”对话框中，输入类别信息，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 18:3:36.png

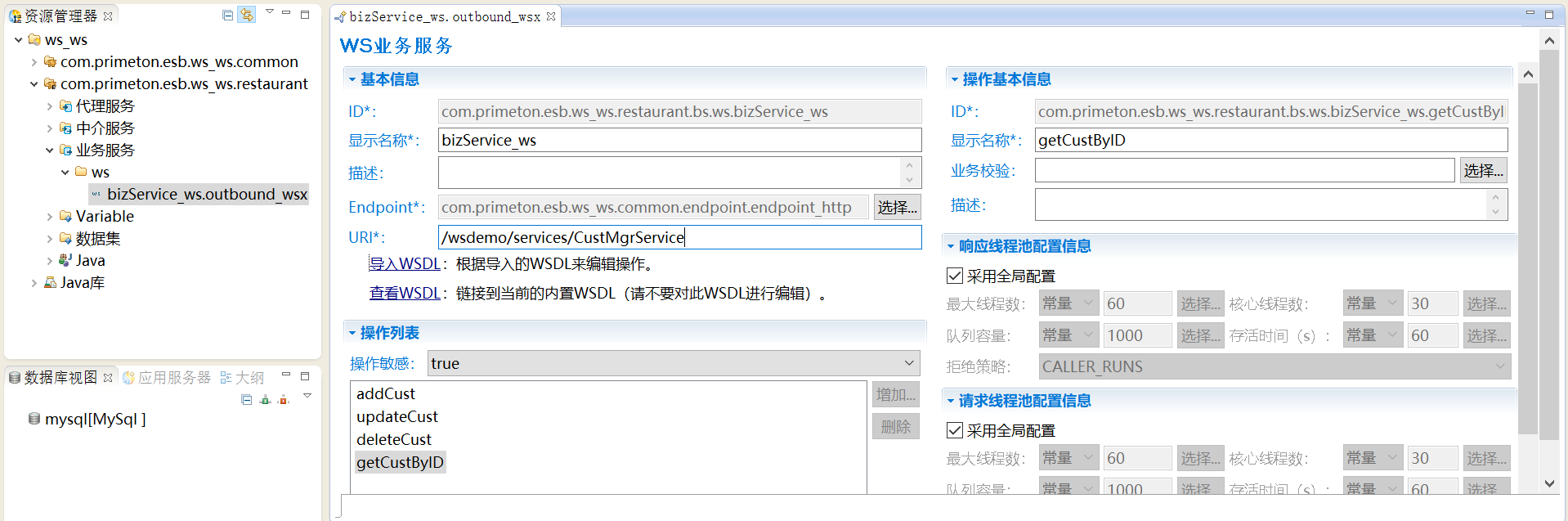

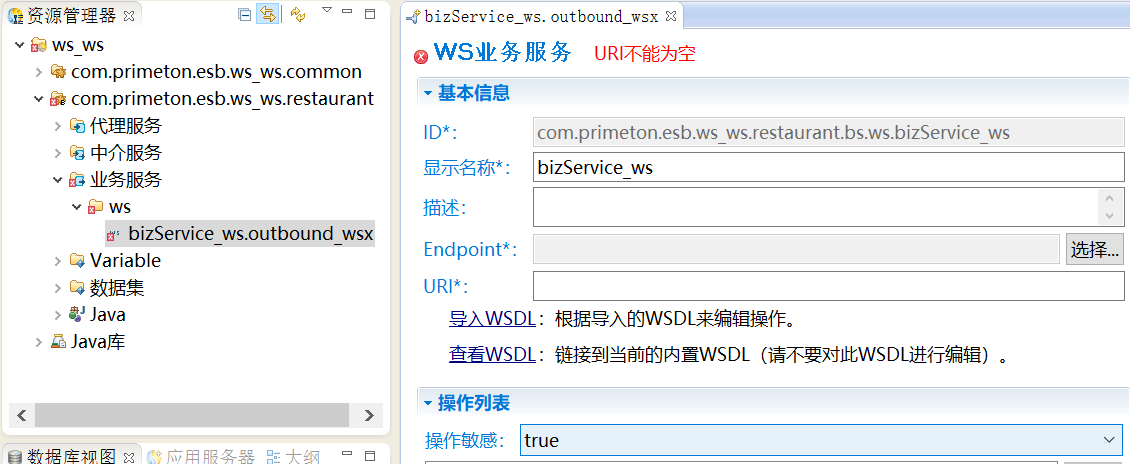

  3. 单击“完成”，在打开的“WS业务服务”的编辑界面中，需要选择Endpoint和填写URI信息，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 18:4:40.png

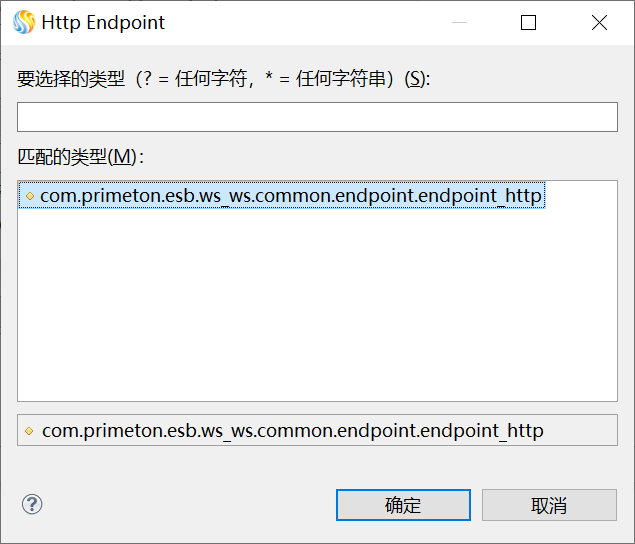

  4. 在“WS业务服务”的编辑界面，单击“Endpoint*”后面的“选择...”，弹出“Http Endpoint”对话框，选择之前创建的HTTP Endpoint，单击“确定”。如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-3 18:5:3.png

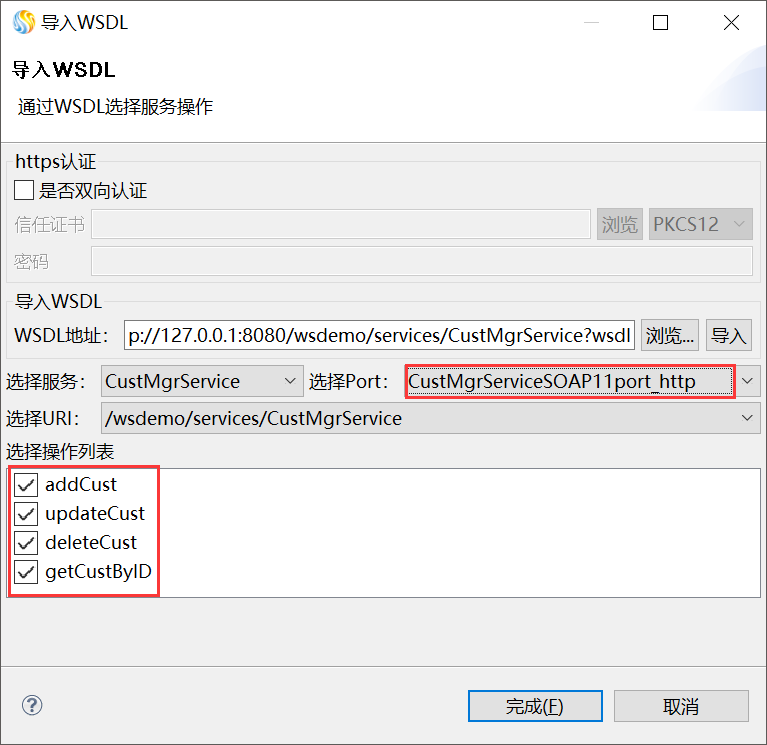

  5. 在“WS业务服务”的编辑界面，单击“URI*”下面的“导入WSDL”链接，弹出"导入WSDL"对话框。
    在“WSDL地址”的输入框中输入WSDL地址：http://127.0.0.1:8080/wsdemo/services/CustMgrService?wsdl (opens new window)，然后单击后面的“导入”，Studio会自动导入WSDL的相关信息，勾选操作列表的操作，最后单击“完成”，完成WSDL的导入步骤，如下图所示。
    3.3.6 WS_WS协议转换 > image2018-10-16 11:12:25.png

  6. 单击工具栏的保存，完成WS业务服务的创建，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:23:6.png

# 创建WS代理服务

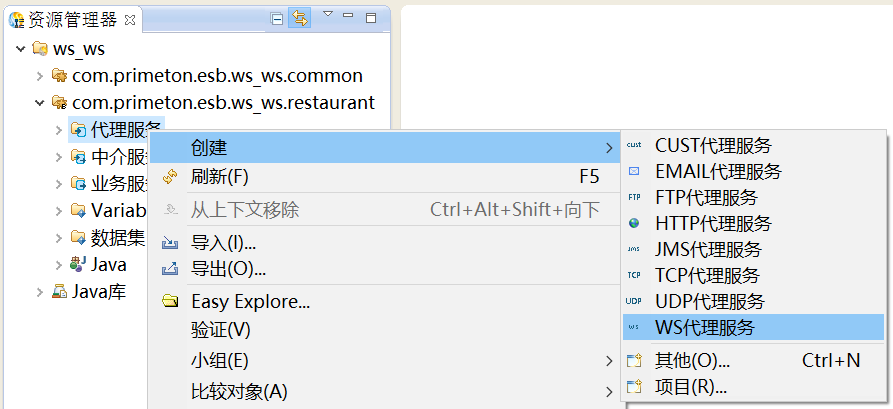

  1. 在资源管理器中，在新建的业务Module的“代理服务”上，鼠标右键选择“创建 > WS代理服务”，创建WS代理服务，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:23:47.png

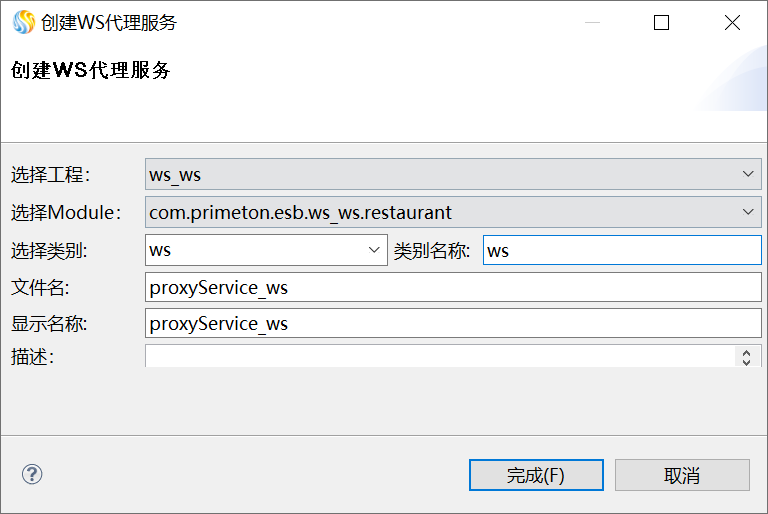

  2. 在打开的“创建WS代理服务”对话框中，输入类别信息，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:24:8.png

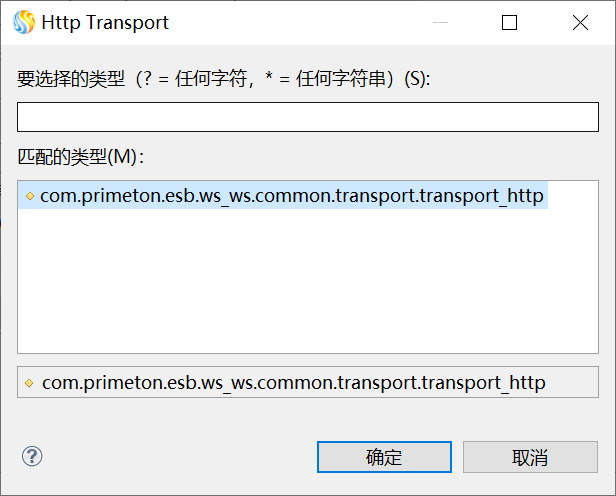

  3. 单击“完成”，在打开的“WS代理服务”的编辑界面中，单击“Transport”后面的“选择...”，弹出“Http Transport”对话框，选择之前创建的HTTP Transport，单击“确定”。如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:24:41.png

  4. 在“WS代理服务”的编辑界面，单击“URI*”下面的“导入WSDL”链接，弹出"导入WSDL"对话框。

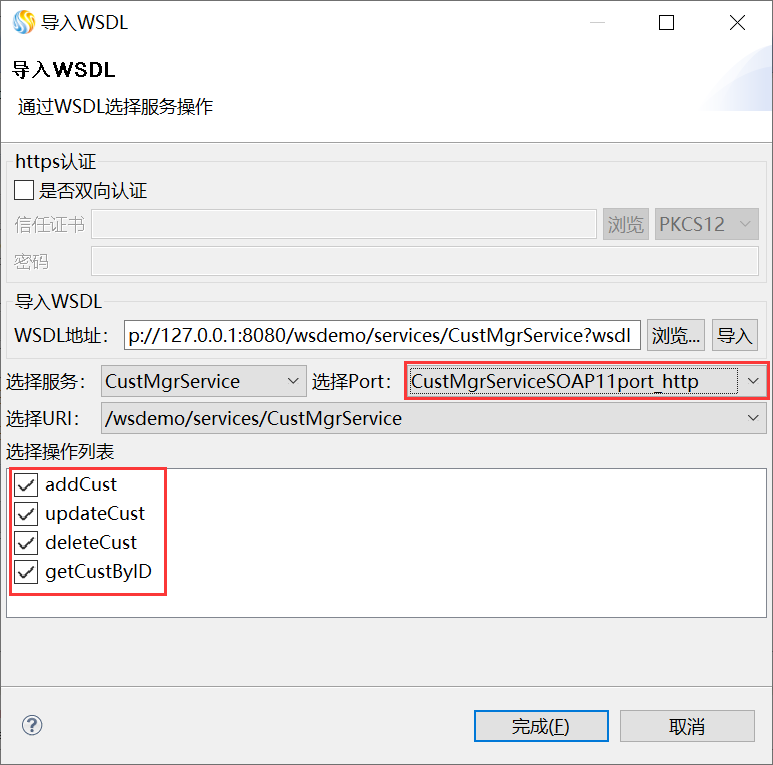

    在“WSDL地址”的输入框中输入WSDL地址：http://127.0.0.1:8080/wsdemo/services/CustMgrService?wsdl (opens new window)，然后单击后面的“导入”，Studio会自动导入WSDL的相关信息，全部选择操作列表中的操作，最后单击“完成”，完成WSDL的导入步骤，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:17:11.png

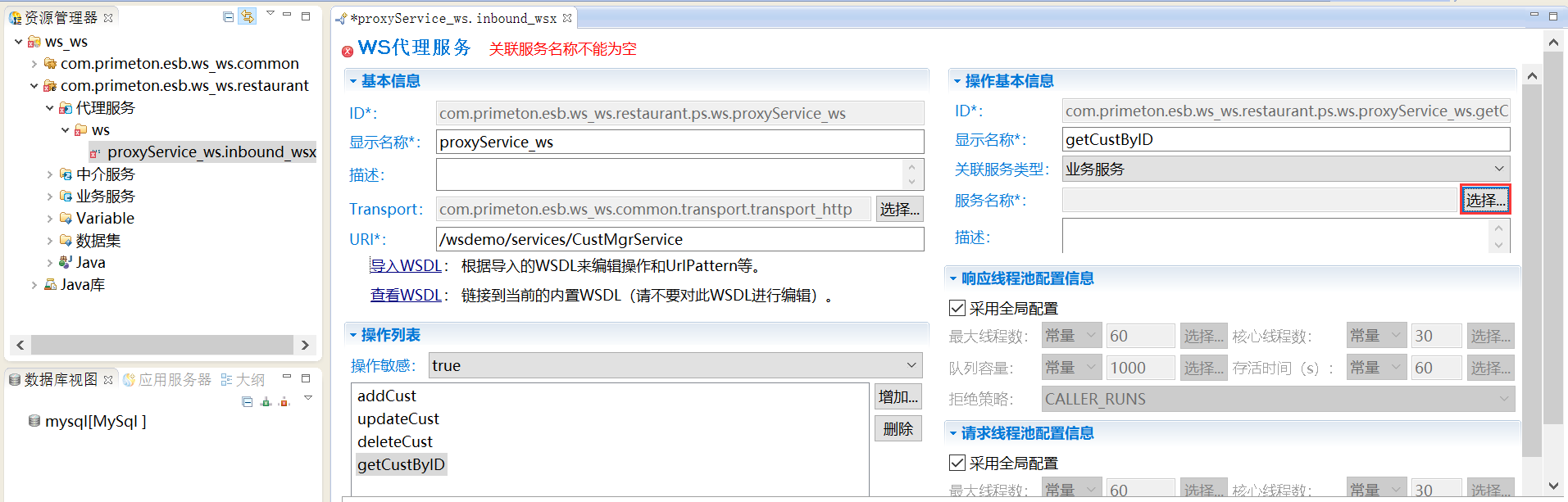

  5. 在WS代理服务编辑界面中导入WSDL后，还需要设置“操作列表”中每个操作所对应的WS业务服务。单击“操作列表”中的操作“getCustByID”，会打开设置该操作相关信息的界面，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:27:55.png

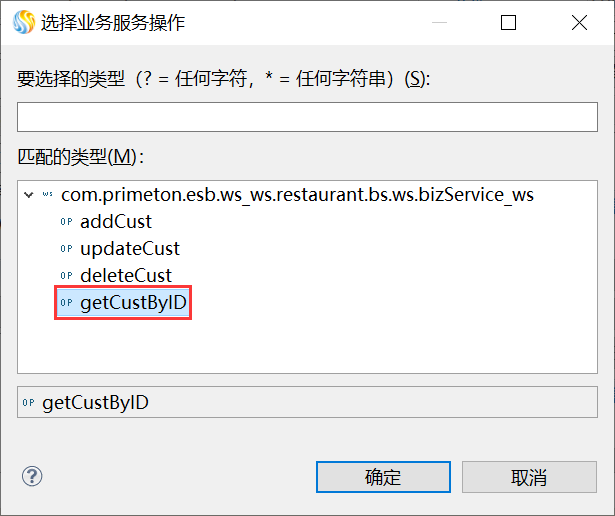

  6. 在“操作基本信息”区域，单击“服务名称”后面的“选择...”，弹出“选择业务服务操作”对话框，并选中“getCustByID”，单击“确定”，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:27:24.png

  7. 参考步骤6和7关联操作列表中的“addCust”、“updateCust”和“deleteCust”操作。

  8. 单击工具栏的保存，完成WS代理服务的创建，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:29:19.png

# 部署运行

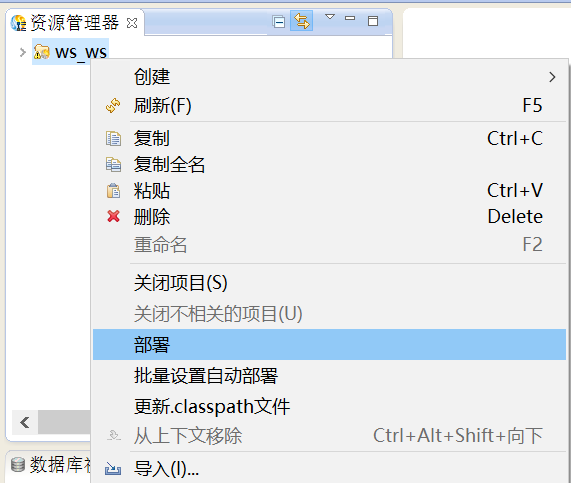

  1. 在资源管理器中，选中创建好的项目，鼠标右键单击“部署”，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:31:2.png

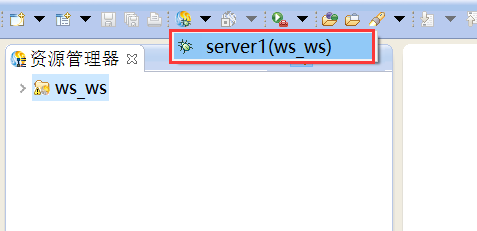

  2. 部署完成后，APIGateway Studio将公共Module和业务Module部署Studio内置的APIGateway ESBServer上，然后启动APIGateway ESBServer，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:33:32.png

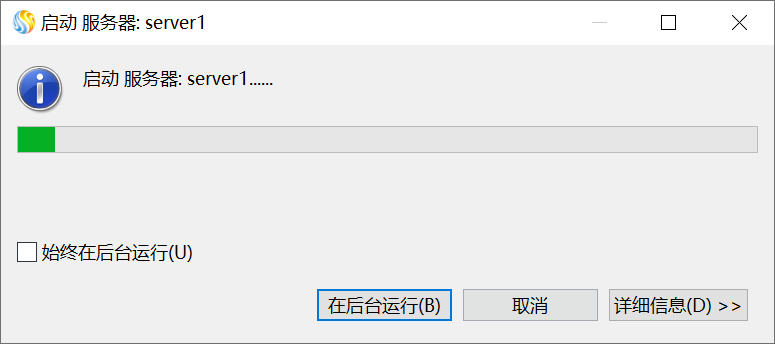

  3. APIGateway ESBServer启动时，弹出启动服务器进度窗口，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-6-4 11:34:9.png

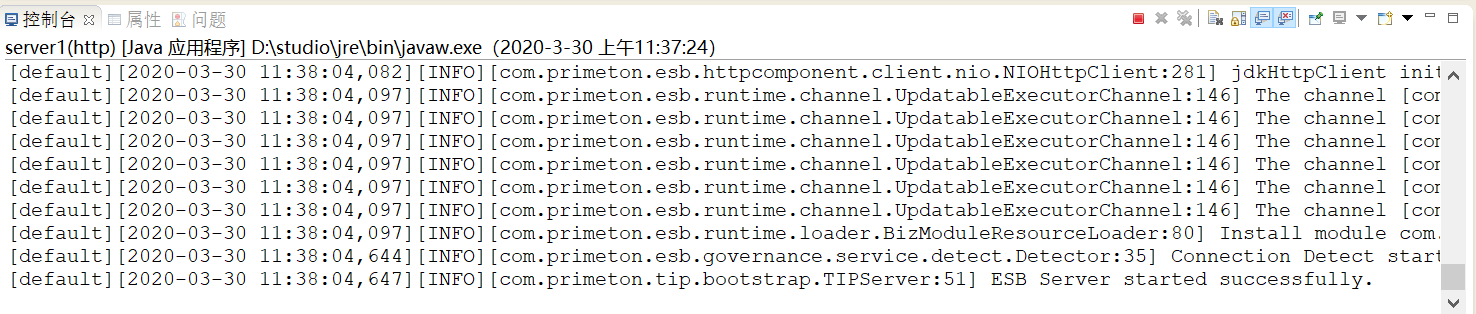

  4. 在APIGateway Studio控制台，看到“APIGateway ESBServer started successfully.”日志字样，表示APIGateway ESBServer启动成功，如下图所示。
    3.3.6 WS_WS协议转换 > image2020-3-30 11:38:39.png

# 测试

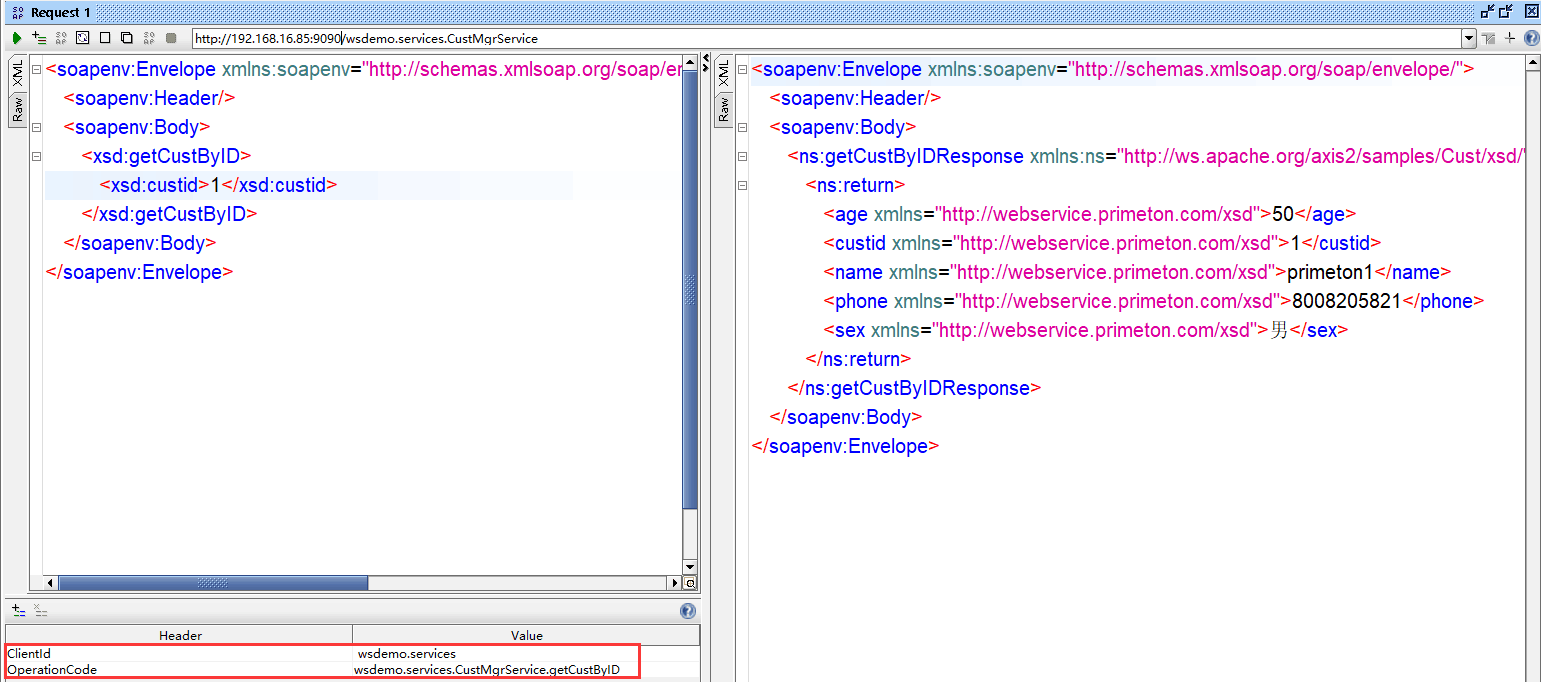

  1. 通过SOAPUI发送SOAP请求，如下图所示。
    3.3.6 WS_WS协议转换 > image2019-4-10 10:14:9.png
